本文探討利用GPRS/CDMA網絡對無人值守設備進行遠程無線監控的方案。

    　無人值守設備的穩定使用、售后支持、新版本更新一直是費時費力的難題，本方案提供一種安裝簡單，節省人力物力的遠程監控和維護的方案，即通過GPRS/CDMA無線網絡進行無人職守設備的遠程監控。

2系統結構

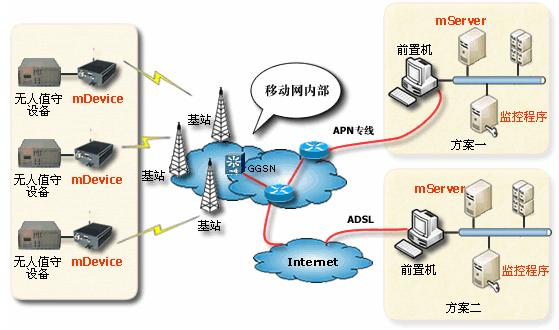

Ø　系統結構： 如上圖所示，主要由mServer、mDevice、用戶設備（上圖以無人值守設備為例）、監控程序組成。

Ø　mServer： 一款運行在Windows/Linux操作系統上的無線通信服務軟件。mServer具有良好的人機界面，簡單易用。mServer集成了強大的通信功能，可以對eTung各系列mDevice進行映射管理、查看狀態、鏈路測試、遠程配置、遠程更新等操作?；趀Tung自主研制的ETCP^TM協議，mServer保證了無線通訊的可靠性及用戶數據的完整性。

Ø　mDevice： eTung的各系列無線終端的通稱，如MD600、MR900。mDevice一方面通過無線（如：GPRS/CDMA/3G）連接到Internet，并接入到mServer，另一方面通過網口或者串口連接著用戶設備。

Ø　用戶設備： 指遠端的各種采集設備或者RTU等無人值守設備。這些設備是mDevice的數據源和目標。

Ø　監控程序： 指通過DCC接口或其他方式與mServer相接的用戶程序，能對從mDevice接收到的數據進行分析、處理、顯示、存儲，從而完成對無人值守設備完成監控或者軟件升級。它既可以與mServer運行于同一臺計算機上，也可以運行在與其有網絡連接的其他計算機上。

Ø　數據流向： 采集設備 ←→ mDevice ←→ mServer ←→ 監控軟件。

Ø　中心網絡選擇： 方案一后臺監控是通過專線直接連接到無線網絡，穩定性、安全性好。方案二中后臺監控是通過Internet連接到無線網絡，方便、費用底。

3 監控程序

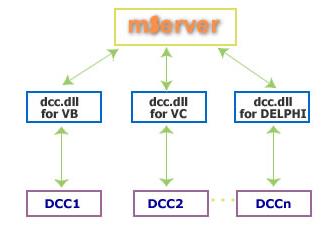

　　　最簡單的監控程序可以就是一個超級終端，通過虛擬串口連接mServer。無人值守設備的串口發出的運行信息通過超級終端顯示出來，更復雜的監控程序可能需要再次開發，總之，監控程序必須配合無人值守設備上的監控通訊協議，而利用mDevice + mServer架構起來的透明通道是作為傳輸這種通訊協議數據的一種手段。對多個無人值守設備的監控一般需要開發DCC接口。
