一、前言

    進入21世紀，信息是實現科學管理的基礎，通過信息共享，能夠增加管理的透明度，提高反應速度，提高管理效率。在公交線路設施管理發展歷程中，雖然管理人員對現有的管理方式已經積累了豐富的實踐經驗，但由于對現場信息的實時監控一直未得到解決，信息反饋不及時、不精確、不全面等問題，導致管理手段較為單一，對于突發、緊急事件的解決效率較低。面對當今客戶日益增長的服務需求，管理必須采用新的技術來提高效率，提高自身的管理質量與管理水平。

    二、公交線路設施管理無線視頻監控方案

    隨著監控技術在公交行業的不斷發展和應用，公交無線視頻監控系統已經成為城市智能交通不可或缺的組成部分。采用遠程無線視頻監控技術，可以有效地幫助解決以下問題：

    對各種破壞站亭設施的行為進行有效威懾和遏制；

    早期發現站亭周?chē)h(huán)境臟亂差的問題；

    根據站亭乘客數量，對公交車輛情況進行有效調度提供幫助；

    對站亭周?chē)姆缸锘顒?dòng)進行有效威懾，為事后處理提供取證依據；

    早期發現站亭受損情況，及時處理緊急事故。

    由于城市公交線路設施的特殊性，單純采用有線視頻監控技術，可行性很低，成本也太高。無線視頻監控技術作為監控技術領域的一個重要組成，近年來得到不斷發展，隨著移動數據傳輸網絡的不斷成熟，特別是CDMA網絡的不斷成熟，使基于無線公網的視頻監控技術，具備了進入智能交通實際應用的條件。

    1.系統結構

    公交站亭無線監控系統包括前端無線視頻服務器與智能報警系統、網絡傳輸系統以及監控中心組成，如圖1所示。

圖1無線監控系統結構圖

    (1)前端采集系統

    由攝像機、鏡頭、云臺、防雨罩、電源、視頻控制服務器與智能報警系統等構成。根據監控點的具體情況，在各監控點安裝相應的監控?cái)z像機（彩色或黑白、固定或活動云臺、定焦或變焦）和軟件系統。在每個監控點可以安裝一個或數個監控?cái)z像機。每個視頻采集點各匹配一臺視頻控制服務器。監控?cái)z像機用于各監控點實時視頻信號。作為監控系統的補充部分，設計了智能報警系統。該系統為站亭的廣告窗玻璃、頂棚玻璃安裝玻璃受損傳感裝置；為站亭燈管安裝燈管不亮傳感裝置，一旦發生玻璃破裂或燈管不亮等情況時，傳感器通過智能報警短信平臺將受損信息發到監控指揮中心。在下班時間，還可以采用將短信發往指定人員手機的方式，以便有關負責人員能及時了解情況并迅速做出處理決定。

    (2)網絡傳輸系統

    本系統使用CDMA傳輸網絡。CDMA理論速率153.6Kbps，目前實際測試速率為80kbps，超過目前普通有線電話撥號上網的56kbps，是平均30-40kbps的GPRS數據傳輸?shù)?-3倍?？梢詫⒉煌攸c(diǎn)的現場視頻信息通過無線通訊手段傳送到監控中心，支持采用H.263/MPEG-1/2/4等格式的數字視頻穩定可靠地進行傳輸，能夠保證視頻流的穩定持續傳輸，并且不受山川、河流、橋梁道路等復雜地形限制。

    (3)監控中心

    監控管理中心負責接收各監控點通過CDMA網絡傳輸過來的視頻信息，監控中心可以通過電視監視器顯示各現場監控點的圖像信息，也可在通過電視墻進行圖像的實時監控，并進行數碼錄像，控制信號的協調，視頻數據可同時存入存儲服務器，進行錄像的存儲、檢索、回放、備份、恢復等。監控人員可以通過計算機訪問存儲服務器查詢回放視頻錄像。

    2.系統原理

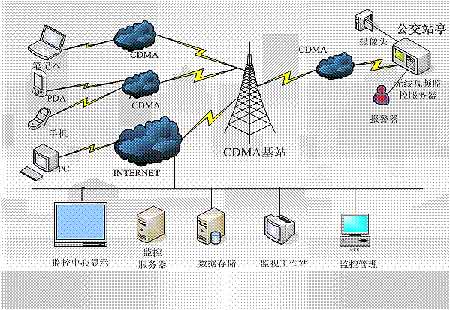

    如圖2所示，無線視頻監控系統通過前端采集設備采集現場信息形成視頻信號，嵌入式無線視頻監控系統將現場視頻信號協議通過硬件壓縮后，存儲在硬盤?？赏瑫r(shí)連接128路視頻信號,通過中國聯通的CDMA網絡實時傳送到監控中心。該系統采用MPEG-4視頻壓縮方式，在60Kbps記錄速率下采用CIF格式，達到８-15幀的效果。終端用戶可用PC、筆記本、PDA、手機等設備，在獲得權限的情況下登陸服務器使用視頻資源。

    如遇到緊急情況，報警被觸發時，監控設備在將圖像記錄到本機的硬盤的同時，將報警信號通過CDMA發送到監控中心。監控中心可根據需要決定是否將圖像記錄在中心。監控中心還可以調看任意一臺或多臺監控設備拍攝的現場實時圖像，并可根據線路速率及監控需要來調整監控設備的圖像質量和幀率。監控設備加電啟動后，將會保持與監控中心的通訊連接。如果通訊連接丟失，監控設備可以快速恢復連接并且再次發送圖像。

圖2CDMA無線視頻監控系統工作原理圖
