隨著現代電力電子技術和微電子技術的迅猛發展，自動化，智能化程度的不斷的提高，中高壓大功率變頻調速裝置的研制和應用漸漸成熟起來。

    由于高壓變頻器幾乎都是工礦企業的關鍵設備，對其可靠性的高要求是不言而喻的，因此，可靠性的保證是高壓變頻器得到承認和推廣應用的關鍵，為了達到這項要求，一些變頻器廠家設計了利用通信的方式，將現場的實時數據、運行狀態和故障狀態傳遞到遠方終端，以實現對現場設備的遠程監控和維護。以往實現這套遠程監控系統一般是利用公共電話網，通過MODEM撥號，配合相應軟件來實現監控。它明顯的缺點是只有撥號后才能通信，不能同時“點對多點”通信等等。實現遠程通信的其它方式是采用衛星、微波、光纖或電臺，而這些種方法不僅設備投入耗資巨大，而且伴隨著較高的采購成本和運行維護費用。

    隨著無線通訊技術的進步和不斷普及，GPRS網絡已經無處不在，而且應用成本已經降到了很低，而利用GPRS嵌入高壓變頻器，實現遠程監控通信，不但具有系統易維護性、可擴展性和安全性，而且具有GPRS通訊的所有優點。

    2、無線通信技術之GPRS介紹

    GPRS（General Packet Radio Service）是通用分組無線業務的簡稱，是在GSM基礎上發展起來的一種分組交換的資料承載和傳輸方式，目的是給移動用戶提供高速無線IP 或X.25 服務。GPRS 理論帶寬可達171.2Kbit/s，實際應用帶寬大約在40～100Kbit/s，在此信道上提供TCP/IP 連接，可以用于INTERNET 連接、數據傳輸?shù)葢?yīng)用。GPRS 采用分組交換技術，每個用戶可同時占用多個無線信道，同一無線信道又可以由多個用戶共享，資源被有效的利用。GPRS 允許用戶在端到端分組轉移模式下發送和接收數據，而不需要利用電路交換模式的網絡資源。GPRS 永遠在線，按流量計費，從而提供了一種高效、低成本的無線分組數據業務。特別適用于間斷的、突發性的和頻繁的、點多分散、中小流量的數據傳輸，也適用于偶爾的大數據量傳輸。

    基于GPRS的遠程監控具有以下特點：

    （1）快速登錄，永遠在線，覆蓋面廣

    （2）安全性高，系統在數據傳輸過程中加入了加密機制，資料可以在公網上安全地傳輸；

    （3）可靠性強，系統具有糾錯、重發機制，從而確保資料的完整性和正確性。其次，系統具有自動恢復功能，在GPRS網絡狀態不穩定的情況下，保證系統穩定工作，而無需人工干預；

    （4）多用戶的業務復用，不同的網絡用戶共享同一組GPRS信道，但只有當某一個用戶需要發送或接收資料時才會占用信道資源。系統依托相應的軟件，可以靈活同時實現點～點、點～多點的數據傳輸；

    （5）節電功能，在不發送資料的時間里設備可以處于待機狀態，定時或資料觸發登錄網絡。

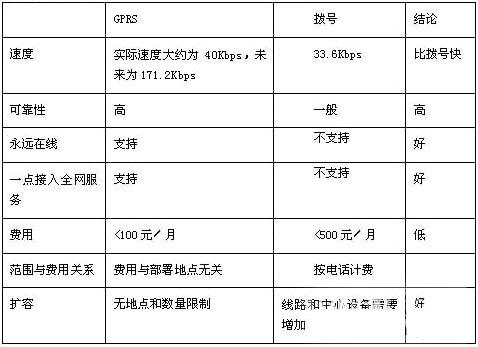

表1 GPRS接入與電話撥號接入的比較

    目前，我國移動推出的GPRS業務日趨成熟，GPRS的應用逐漸成為監控領域的一個研究熱點。而且用戶可以根據自己的需要，以月租、包月等多種形式進一步降低GPRS通信的費用。因此，GPRS作為目前和將來大規模發展的一種組網方式，具有分布式、集散型、網絡化、開放式特點，在工業控制、環境保護、水利水文監測、報警等行業中必將得到愈來愈廣泛的應用。

    3、GPRS遠程監控的實現

    下面描述了通過GPRS遠程監控的實現方法，并說明了如何利用AT指令與GPRS模塊通訊，提出了利用 （瀏覽器/服務器）架構進行監控的思想，并給出了試驗的步驟及應用實例。

    3.1 GPRS遠程監控系統

    GPRS遠程監控系統由智能控制器，GPRS通信模塊、中國移動通信網路（GPRS網絡）、Internet 公共網絡、數據服務器、企業局域網及其計算機設備等組成。

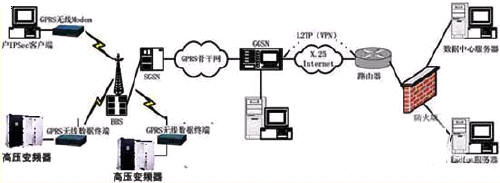

圖1 高壓變頻器GPRS遠程監控系統示意圖

    首先，高壓變頻系統采集到現場參數，并進行加密、壓縮處理后，以數據流形式通過串行方式接到GPRS通訊模塊上，與中國移動基站進行通信，基站SGSN再與網關支持節點GGSN進行通信，GGSN對分組資料進行相應的處理。GPRS模塊以GPRS資料包的形式通過GPRS網絡把資料發送到中國移動的內部網（CMNET），然后由中國移動通過GPRS服務節點（GSN），把資料發送到Internet上，并且去尋找在Internet上的一個指定IP地址的服務器。由于GPRS網絡工作方式是以IP地址尋址為基礎的，所以公網上的Internet數據服務器只需要簡單接入Internet，并具備公網分配的IP地址即可。數據服務器端利用WINSOCK編程，實現網絡資料的收發，并轉發到內部網絡的數據庫上去。數據庫方便數據維護和WEB Server調用。系統同時也可以實現資料、指令的反向傳輸，以達到遠程控制的目的。工作站通過Internet訪問WEB服務器，就可以瀏覽到各監測點的詳細信息了。

    基于GPRS的遠程監控系統依靠移動通信網路，在現場參數采集完畢后，再根據實際需要編寫GPRS終端通訊程序和相關軟件即可。

    3.2 GPRS遠程終端的實現

    GPRS遠程終端的硬件框圖：

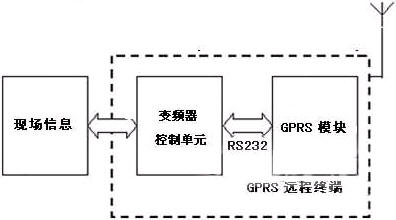

圖2 GPRS遠程數據采集示意圖

    GPRS遠程終端主要由數據采集器和GPRS模塊構成。首先，高壓變頻器的控制單元將采集到的工業現場參數，一方面在現場顯示、參與控制，另一方面要發送給GPRS模塊，控制GPRS模塊本身的操作，并在資料模式下把經過加密和容錯處理后的資料發送給數據服務器。

    高壓變頻裝置與GPRS模塊之間的通信協議是串口協議，高壓變頻裝置通過串口來對GPRS模塊進行設置，在建立數據信道之前的設置指令包括：

    AT+CGDCONT=1，"IP"，"CMNET"
    說明：初始化網絡會話，，在模塊上建立一個資料賬號，接入到中國移動GPRS網絡。

    返回：OK

    AT＊E2IPA=1，1 說明：當前會話上的IP連接

    返回：OK

    AT＊E2IPO=1，"218.79.163.201"，5000

    說明：初始化一個TCP連接，218.79.163.201為服務器端IP地址。

    返回：CONNECT 表明建立連接成功。

    建立連接后，GPRS模塊進入資料狀態，高壓變頻裝置即可發送和接收資料了。

3.3 遠程監控系統的組成結構

    （1）服務器端

    在基于GPRS的遠程監控系統中，數據服務器端通過基于TCP/IP協議的SOCKET套節字，進行與GPRS終端的資料收發，通過開發的在服務器運行的軟件對資料進行處理，然后更新到SQL數據庫中，讓合法用戶可以在任何時刻、任何地方通過瀏覽器查看資料。瀏覽器通過因特網查看遠程設備剛剛更新到數據庫中的信息，達到現場數據分析、顯示等功能。

    工作流程：

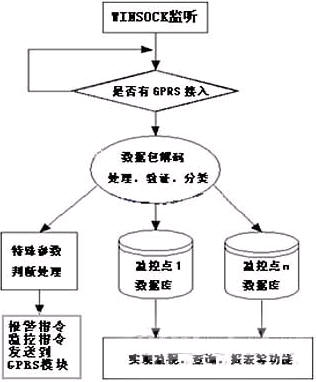

圖3 GPRS數據數據服務器工作流程圖

    （2）瀏覽器端

    瀏覽器端不需要特別的軟件，系統自帶的上網軟件就可以訪問到服務器上WEB接口。

    3.4 GPRS監控系統的通訊試驗

    （1）首先，要插入SIM 卡（插卡時要斷開電源），接好天線，用RS232 串行線纜將GPRS 模塊與計算機串口連接。接通GPRS 模塊電源，等信號指示燈開始閃動時表示模塊已經開機，并且注冊GSM 網絡成功。

    （2）GPRS設備上電，該設備自檢后，進入命令模式，指示燈顯示工作正常。

    （3）對GPRS模塊進行設置可以通過第三方軟件進行參數配置也可以通過超級終端進行測試，發送AT指令A(yù)T+CGDCONT=1，"IP"，"CMNET"，若有數據顯示回車后返回OK。說明硬件連接正確。也自編軟件進行測試。

    （4）啟動應用服務器SOCKET， 假設服務器IP地址為218.79.163.201，端口為5000。

    （5）利用AT＊E2IPO=1，"218.79.163.201"，5000，設置數據服務器IP地址和端口號?；剀嚭蠓祷谻ONNECT后表示成功建立連接。

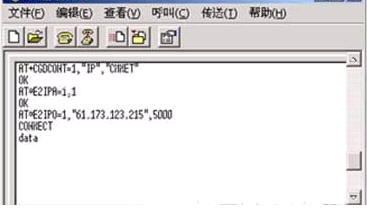

圖4 超級終端連接GPRS DTU畫面

    （6）服務器端利用WINSOCK編寫的軟件發送接收資料，GPRS端采用超級終端模擬遠程設備發送和接收資料。

    （7）服務器端運行上位軟件程序，將GPRS傳送來的數據存入Microsoft ACCESS數據庫，并進行顯示。

    （8）客戶端啟動瀏覽器，查看并修改服務器上數據庫中的內容。

    4、服務器端上位軟件

    本系統上位軟件采用北京昆侖通態的MCGS組態軟件通用版組態而成，利用組態軟件設置好與GPRS DTU
