1、  工藝簡介
    輕烴作為一種無色透明的液體，組分輕，易揮發，大量揮發氣可使人窒息；輕烴易燃易爆，在儲存運
輸及生產過程中要嚴防泄漏。我國某油田銷售事業部儲運工區作為油田第一大公路銷售渠道，廠區面積達
7.35 公頃，庫存容量達 2600m3 時，日裝車量達到 600t/d。共有四具 400m3 球罐，6 具 150m3 臥罐，2 具
50m3 臥罐，2具 2000m3 水罐及機泵管網若干；有日灌裝 6000 瓶的機械化灌裝線。主要承擔油田輕烴儲藏、
外運及灌瓶工作。由于廠區面積大，巡查點多，對泄漏及事故隱患難以及時發現，給安全生產留下隱患。

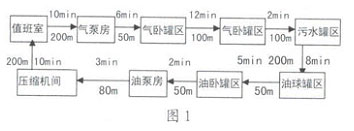

下圖是廠區巡回檢查路線圖：

    詳細巡檢一周，所用時間約為 60min，平面移動近千米，且容器所帶液位計夜間不易觀察，廠區無可
燃?xì)怏w探測裝置。因此依據相關標準和工區實際，系統共配置輸入/輸出點 147
個，具體配置見下表：

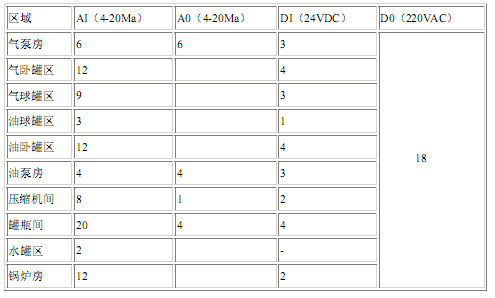

表 1 I/O 點數分布:

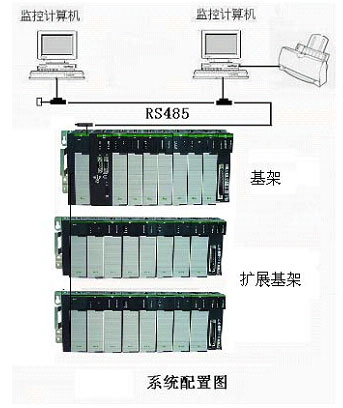

2、PLC系統組成：     廠區檢測采用德維森公司ATCS PPC22系列 PLC系統，控制器CPU為CPU22。ATCS PPC22系列控制器為一
種實時面向?qū)ο蟮目刂破?，該控制器?nèi)置DOS操作系統的內核和實時IEC 1131-3數據庫引擎，從而使得PPC
系統由封閉式系統變?yōu)檩^為開放的系統模式。

用戶可將 ATCS PPC22 系列控制器作為專門實時控制器，通過使用 ATCS BUTTERFLY 面向?qū)ο蟮钠脚_(tái)功
能，用戶可以將一臺 PC機附加上所有基于 PC 機的軟件邏輯控制功能，用戶也可以通過 RS-232C 通訊口以
MODBUS 協議方式將一個圖形界面與 CPU22 系列 CPU 相連。

PPC22 PLC 的 CPU 模塊上有兩個串行通訊端口，一個是 RS232 接口，例外一個既可做為 RS232接口，
又可以做為 RS485 接口，這要通過在主板上加上一個跳線實現。
本系統中模擬量比較多，采用 8 個 4~ 20mA 模擬量輸入模塊 IAD31。每個 IAD31 模塊可采集 4 個電流
輸入信號。模擬量輸出采用 4 個 OAD20 模塊，OAD20 模塊有 4 個通道 4~20mA
輸出。數字量輸入、輸出各采用 IDD50，ODD50 模塊各一個，均為 32 點。這些模塊分布在 8 槽CPU 機架、
8 槽本地機架及 4 槽本地機架上。機架之間通過通訊線連接。
    系統采用二臺 Intel PIII 工控機作為監控站，除具備編程，組態，系統生成功能外，還具備了操作
站的所有操作及顯示功能。其中 l#監控站主要監控可燃?xì)怏w報警和產生動態報表；2#工作站主要檢測廠
內容器的生產動態。二站互為熱備。此外，系統還配備一臺打印機，定時或隨機打印各種報表、圖形和報
警信息。
2、  PLC 系統軟件開發
針對廠區檢測過程中控制功能較弱，監測功能為主的狀況，主要就監測組態軟件作一介紹。它包括生
產流程圖，歷史趨勢圖，報警系統圖和參數報表等。操作畫面為全中文顯示。各參數的高限、低限及故障
報警各設置成相關變量，監測畫面上以不同的醒目顏色標出，對操作員起到提醒，警示作用。

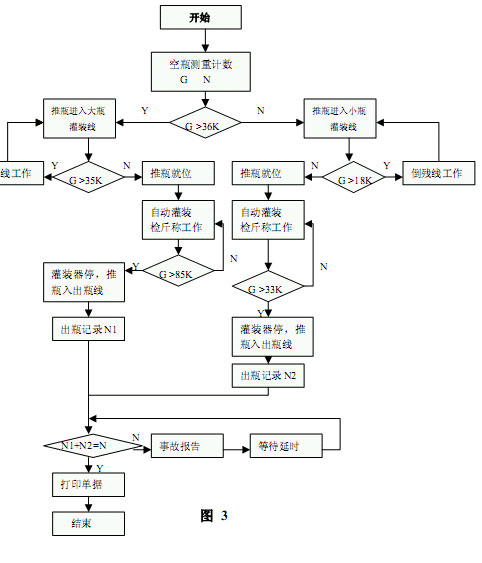

    機械化灌裝作業流程為：整批進入灌裝線的鋼瓶經過記數（N） 、測重（G）分別進入大小瓶灌裝
  圖 3 線和倒殘線，灌裝完成進入出瓶線并記數（N2，N3） ，圖 3 為其功能框圖。
    由于生產過程中流量信號及鍋爐系統的控制信號的加入，系統功能進一步擴展，將更加充分利用
其豐富的功能。由于加入流量信號：液化氣進站流量，輕油進站流量及水蒸氣流量和天然氣流量要進行考
核，而硬件配置上沒有流量積算儀和脈沖輸入模板，故流量累積只能通過組態有關算法模塊來實現。
