“自切斷”定時器

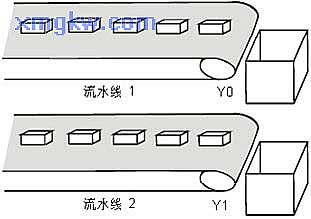

【控制要求】 PLC產品生產線中，一個作業員需同時負責將兩條傳送帶上的產品放入到包裝箱里。將一條傳送帶運行 30秒后，該條流水線停止傳送，另外一條流水線開始運行 30秒。如此，兩條傳送帶交替運行，保證作業員有足夠時間去將產品放入包裝箱。

【元件說明】

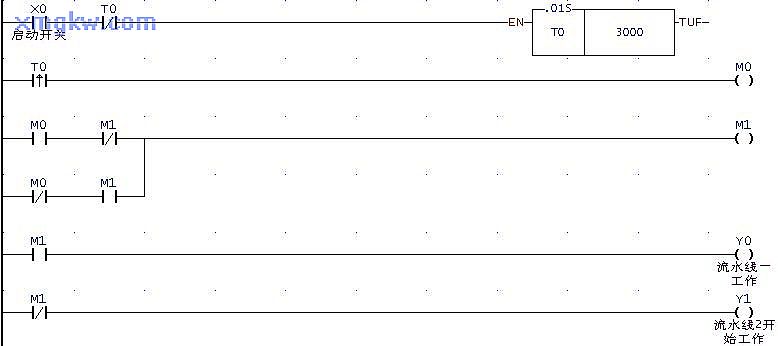

【控制程序】

【程序說明】

T0的常閉接點作為定時器指令執行的條件，定時器 T0到達30秒的預設值時， T0由 OFF→ON變化一次，觸發電路執行， M1的狀態改變，一條流水線運行。
2. T0變?yōu)镺N之后，T0的常閉接點關斷， T0定時器停止執行， T0接點又變?yōu)?OFF。在下一個掃描周期，定時器接點又變?yōu)?OFF，定時器 T0又開始執行，到達 30秒的預設值后， T0由OFF→ON變化一次，觸發電路執行，觸發電路執行， M1的狀態改變，另外一條流水線運行。
程序使用了觸發電路來實現 Y0，Y1的交替導通，使得兩條流水線輪流傳送產品。
