產品概述：

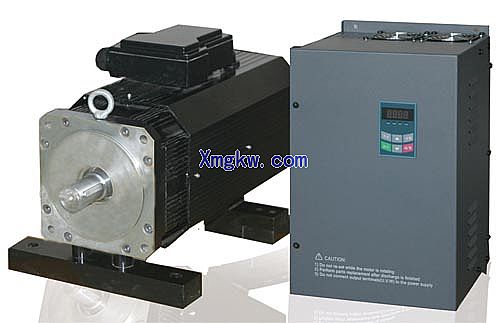

歐瑞傳動SDZ10系列注塑機專用交流伺服系統是我公司自主研發，具有完全自主知識產權的高性能伺服驅動系統。SDZ10系列伺服驅動器采用32位高性能的數字信號處理器（DSP），具有電壓利用率高、功率因數高、動態響應速度快、控制精度高、噪音低等特點。
產品特性：
◇全系列內置制動單元，占用空間更少。
◇具有電機KTY溫度保護。
◇支持0~10V模擬量信號以及線性校正，無需更換和修改注塑機計算機控制，便于舊機改造。
◇支持多泵合流控制。
◇省電節能：比傳統定量泵系統省電40%~90%。
◇系統油溫低、機器使用壽命高：采用伺服系統以后，按動作需要用油量供應，沒有溢流損耗，系統發熱減少，油溫降低，漏油減少，機器維護成本降低，使用壽命高。
◇節水、降低成本、減少污染：油溫降低，冷卻需求較少，用水量減少。
◇重復精度高、合格率提高：系統將注塑機控制由開環控制升級為閉環控制，實現了精密的壓力和流量控制，穩定性提高，產品合格率提高。
◇噪音小：采用內嚙合齒輪泵，系統噪音由85db降低到70db左右，工作環境得到改善。
◇保壓時間長：對壁厚制品十分有利。
◇頻率響應佳：采用交流永磁同步電機，流量響應速度最高可達20ms。
◇耐惡劣環境：電機采用防振、防油、防塵的優質旋轉變壓器作為反饋信號。
伺服系統推薦配置表：(系統流量（L/min）,系統壓力,最高轉速（r/min）,油泵排量（mL/r）)
系統流量
|
系統壓力
|
最高轉速
|
油泵排量
|
伺服驅動器
|
伺服電機
|
制動電阻
|
50
|
140
|
1800
|
28
|
SDZ10-0075T3C1RD
|
180ST0007A-RF2A*
|
50Ω/500W
|
58
|
140
|
1800
|
32
|
SDZ10-0075T3C1RD
|
180ST0007A-RF2A*
|
50Ω/500W
|
72
|
140
|
1800
|
40
|
SDZ10-0075T3C1RD
|
180ST0082A-RF2A*
|
50Ω/500W
|
81
|
140
|
1800
|
45
|
SDZ10-0110T3C2RD
|
180ST0100A-RF2A*
|
50Ω/500W
|
90
|
140
|
1800
|
50
|
SDZ10-0110T3C2RD
|
180ST0100A-RF2A*
|
50Ω/500W
|
115
|
140
|
1800
|
64
|
SDZ10-0150T3C3RD
|
180ST0160A-RF2A*
|
50Ω/500W
|
135
|
140
|
1800
|
75
|
SDZ10-0180T3C3RDX
|
180ST0160A-RF2A*
|
30Ω/1KW
|
144
|
140
|
1800
|
80
|
SDZ10-0180T3C3RDX
|
238ST0190A-RF2A*
|
30Ω/1KW
|
162
|
140
|
1800
|
90
|
SDZ10-0250T3C5RDX
|
238ST0240A-RF2A*
|
30Ω/1KW
|
180
|
140
|
1800
|
100
|
SDZ10-0250T3C5RDX
|
238ST0240A-RF2A*
|
30Ω/1KW
|
225
|
140
|
1800
|
125
|
SDZ10-0320T3C5RD
|
293ST0290A-RF2A*
|
30Ω/1KW
|
系統流量
|
系統壓力
|
最高轉速
|
油泵排量
|
伺服驅動器
|
伺服電機
|
制動電阻
|
50
|
160
|
1800
|
28
|
SDZ10-0075T3C1RD
|
180ST0007A-RF2A*
|
50Ω/500W
|
58
|
160
|
1800
|
32
|
SDZ10-0075T3C2RD
|
180ST0082A-RF2A*
|
50Ω/500W
|
72
|
160
|
1800
|
40
|
SDZ10-0110T3C2RD
|
180ST0100A-RF2A*
|
50Ω/500W
|
81
|
160
|
1800
|
45
|
SDZ10-0110T3C2RD
|
180ST0124A-RF2A*
|
50Ω/500W
|
90
|
160
|
1800
|
50
|
SDZ10-0110T3C3RD
|
180ST0124A-RF2A*
|
50Ω/500W
|
115
|
160
|
1800
|
64
|
SDZ10-0180T3C3RDX
|
180ST0160A-RF2A*
|
30Ω/1KW
|
135
|
160
|
1800
|
75
|
SDZ10-0180T3C5RDX
|
238ST0190A-RF2A*
|
30Ω/1KW
|
144
|
160
|
1800
|
80
|
SDZ10-0250T3C5RDX
|
238ST0240A-RF2A*
|
30Ω/1KW
|
162
|
160
|
1800
|
90
|
SDZ10-0250T3C5RDX
|
238ST0240A-RF2A*
|
30Ω/1KW
|
180
|
160
|
1800
|
100
|
SDZ10-0320T3C5RD
|
293ST0290A-RF2A*
|
30Ω/1KW
|
225
|
160
|
1800
|
125
|
SDZ10-0390T3C5RD
|
293ST0400A-RF2A*
|
15Ω/1.5KW
|
系統流量
|
系統壓力
|
最高轉速
|
油泵排量
|
伺服驅動器
|
伺服電機
|
制動電阻
|
50
|
175
|
1800
|
28
|
SDZ10-0075T3C1RD
|
180ST0007A-RF2A*
|
50Ω/500W
|
58
|
175
|
1800
|
32
|
SDZ10-0075T3C2RD
|
180ST0082A-RF2A*
|
50Ω/500W
|
72
|
175
|
1800
|
40
|
SDZ10-0110T3C2RD
|
180ST0100A-RF2A*
|
50Ω/500W
|
81
|
175
|
1800
|
45
|
SDZ10-0110T3C3RD
|
180ST0124A-RF2A*
|
50Ω/500W
|
90
|
175
|
1800
|
50
|
SDZ10-0150T3C3RD
|
180ST0124A-RF2A*
|
50Ω/500W
|
115
|
175
|
1800
|
64
|
SDZ10-0180T3C3RDX
|
238ST0190A-RF2A*
|
30Ω/1KW
|
135
|
175
|
1800
|
75
|
SDZ10-0250T3C5RDX
|
238ST0240A-RF2A*
|
30Ω/1KW
|
144
|
175
|
1800
|
80
|
SDZ10-0250T3C5RDX
|
238ST0240A-RF2A*
|
30Ω/1KW
|
162
|
175
|
1800
|
90
|
SDZ10-0320T3C5RD
|
293ST0290A-RF2A*
|
30Ω/1KW
|
180
|
175
|
1800
|
100
|
SDZ10-0320T3C5RD
|
293ST0290A-RF2A*
|
30Ω/1KW
|
225
|
175
|
1800
|
125
|
SDZ10-0390T3C5RD
|
293ST0400A-RF2A*
|
15Ω/1.5KW
|
系統流量
|
系統壓力
|
最高轉速
|
油泵排量
|
伺服驅動器
|
伺服電機
|
制動電阻
|
59
|
140
|
2100
|
28
|
SDZ10-0075T3C1RD
|
180ST0008B-RF2A*
|
50Ω/500W
|
67
|
140
|
2100
|
32
|
SDZ10-0075T3C1RD
|
180ST0008B-RF2A*
|
50Ω/500W
|
84
|
140
|
2100
|
40
|
SDZ10-0075T3C1RD
|
180ST0110B-RF2A*
|
50Ω/500W
|
95
|
140
|
2100
|
45
|
SDZ10-0110T3C2RD
|
180ST0150B-RF2A*
|
50Ω/500W
|
105
|
140
|
2100
|
50
|
SDZ10-0110T3C2RD
|
180ST0150B-RF2A*
|
50Ω/500W
|
134
|
140
|
2100
|
64
|
SDZ10-0180T3C3RD
|
180ST0250B-RF2A*
|
30Ω/1KW
|
158
|
140
|
2100
|
75
|
SDZ10-0250T3C3RDX
|
180ST0250B-RF2A*
|
30Ω/1KW
|
168
|
140
|
2100
|
80
|
SDZ10-0250T3C3RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
189
|
140
|
2100
|
90
|
SDZ10-0250T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
210
|
140
|
2100
|
100
|
SDZ10-0320T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
262
|
140
|
2100
|
125
|
SDZ10-0390T3C5RD
|
293ST0390B-RF2A*
|
15Ω/1.5KW
|
系統流量
|
系統壓力
|
最高轉速
|
油泵排量
|
伺服驅動器
|
伺服電機
|
制動電阻
|
59
|
160
|
2100
|
28
|
SDZ10-0075T3C1RD
|
180ST0008B-RF2A*
|
50Ω/500W
|
67
|
160
|
2100
|
32
|
SDZ10-0075T3C2RD
|
180ST0110B-RF2A*
|
50Ω/500W
|
84
|
160
|
2100
|
40
|
SDZ10-0110T3C2RD
|
180ST0150B-RF2A*
|
50Ω/500W
|
95
|
160
|
2100
|
45
|
SDZ10-0110T3C2RD
|
180ST0180B-RF2A*
|
50Ω/500W
|
105
|
160
|
2100
|
50
|
SDZ10-0150T3C3RD
|
180ST0180B-RF2A*
|
50Ω/500W
|
134
|
160
|
2100
|
64
|
SDZ10-0180T3C3RDX
|
180ST0250B-RF2A*
|
30Ω/1KW
|
158
|
160
|
2100
|
75
|
SDZ10-0250T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
168
|
160
|
2100
|
80
|
SDZ10-0250T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
189
|
160
|
2100
|
90
|
SDZ10-0320T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
210
|
160
|
2100
|
100
|
SDZ10-0320T3C5RD
|
293ST0390B-RF2A*
|
30Ω/1KW
|
262
|
160
|
2100
|
125
|
SDZ10-0390T3C5RD
|
293ST0480B-RF2A*
|
15Ω/1.5KW
|
系統流量
|
系統壓力
|
最高轉速
|
油泵排量
|
伺服驅動器
|
伺服電機
|
制動電阻
|
59
|
175
|
2100
|
28
|
SDZ10-0075T3C1RD
|
180ST0008B-RF2A*
|
50Ω/500W
|
67
|
175
|
2100
|
32
|
SDZ10-0075T3C2RD
|
180ST0110B-RF2A*
|
50Ω/500W
|
84
|
175
|
2100
|
40
|
SDZ10-0110T3C2RD
|
180ST0150B-RF2A*
|
50Ω/500W
|
95
|
175
|
2100
|
45
|
SDZ10-0150T3C3RD
|
180ST0180B-RF2A*
|
50Ω/500W
|
105
|
175
|
2100
|
50
|
SDZ10-0150T3C3RD
|
180ST0180B-RF2A*
|
50Ω/500W
|
134
|
175
|
2100
|
64
|
SDZ10-0250T3C3RDX
|
180ST0250B-RF2A*
|
30Ω/1KW
|
158
|
175
|
2100
|
75
|
SDZ10-0250T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
168
|
175
|
2100
|
80
|
SDZ10-0320T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
189
|
175
|
2100
|
90
|
SDZ10-0320T3C5RD
|
293ST0390B-RF2A*
|
30Ω/1KW
|
210
|
175
|
2100
|
100
|
SDZ10-0390T3C5RD
|
293ST0390B-RF2A*
|
15Ω/1.5KW
|
|
262
|
175
|
2100
|
125
|
SDZ10-0480T3C5RD
|
293ST0480B-RF2A*
|
15Ω/1.5KW
|
驅動器結構尺寸:
|
結構代號
|
外形尺寸(A×B×H)
|
安裝尺寸(W×L)
|
安裝螺釘
|
|
C1
|
225×220×340（mm）
|
160×322（mm）
|
M6
|
|
C2
|
230×225×380（mm）
|
186×362（mm）
|
M6
|
|
C3
|
265×235×435（mm）
|
235×412（mm）
|
M6
|
|
C5
|
360×265×555（mm）
|
320×530（mm）
|
M8
|
|
C6
|
410×300×630（mm）
|
370×600（mm）
|
M10
|

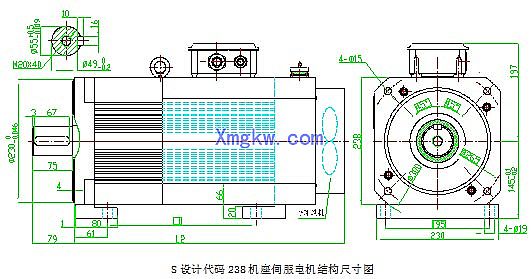

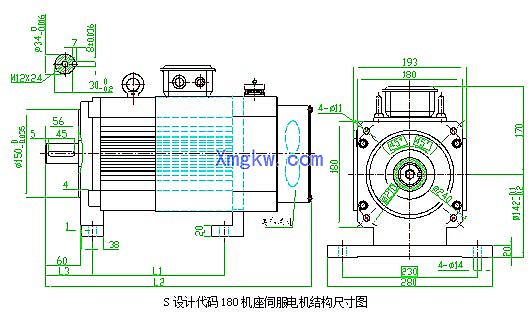

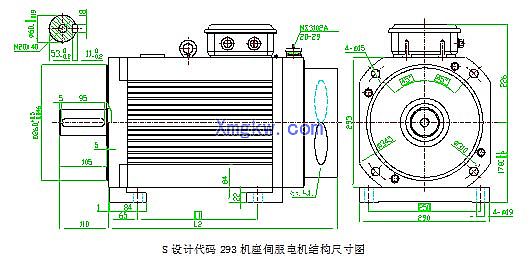

伺服電機安裝尺寸：
|
型號
|
L1（mm）
|
L2（mm）
|
L3（mm）
|
|
180ST0008B-RF2AS
|
225
|
455
|
80
|
|
180ST0082A-RF2AS
180ST0110B-RF2AS
|
275
|
500
|
75
|
|
180ST0100A-RF2AS
180ST0150B-RF2AS
|
310
|
545
|
75
|
|
180ST0124A-RF2AS
180ST0180B-RF2AS
|
360
|
590
|
80
|
|
180ST0160A-RF2AS
180ST0250B-RF2AS
|
360
|
668
|
80
|
|
型號
|
L1（mm）
|
L2（mm）
|
|
238ST0190A-RF2AS
|
280
|
565
|
|
238ST0240A-RF2AS
238ST0320B-RF2AS
|
330
|
615
|
|
型號
|
L1（mm）
|
L2（mm）
|
|
293ST0290A-RF2A*
293ST0390A-RF2AS
|
268
|
541
|
|
293ST0400A-RF2A*
293ST0480A-RF2AS
|
368
|
641
|
|
293ST0550A-RF2AS
|
368
|
641
|

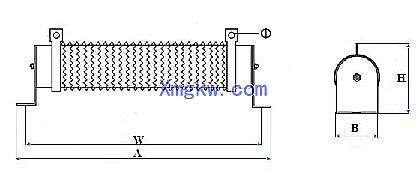

制動電阻安裝尺寸：
|
電阻功率
|
外形尺寸
|
安裝尺寸
|
電阻類型
|
|
長（A）
|
寬(B)
|
高(H)
|
長（W）
|
孔徑(Ф)
|
|
500W
|
360±3.0
|
50±1.0
|
91±3.0
|
338±3.0
|
Ф8±0.3
|
無感波紋瓷管電阻
|
|
1KW
|
350±3.0
|
60±2.0
|
119±3.0
|
325±5.0
|
Ф8.5±0.5
|
無感波紋瓷管電阻
|
|
1.5KW
|
484±5.0
|
68±1.0
|
125±3.0
|
454±4.0
|
Ф8.5±0.5
|
無感波紋瓷管電阻
|
|
