1 概述

目前安慶石化熱電廠發電所需的燃料－－煤主要由鐵路和水路兩條線供應。其輸煤系統的鐵路部分已采用PLC控制，系統設有自動和手動操作方式。而水路部分仍采用常規的繼電器邏輯控制，只能通過操作臺按鈕進行操作。此設備陳舊，繼電器數量多，動作頻繁，觸點易損壞故障率高，并且只能采用現場手動控制方式，控制室與現場之間需電話聯系，整個系統分段啟停，自動化程度低，不利于事故處理，嚴重影響著生產的正常運行。

為實現輸煤系統的安全、穩定運行，對電廠輸煤控制系統的水路部分進行了改造，以工控機為人機接口，采用PLC程序控制系統，取消原有的操作臺按鈕操作、繼電器聯鎖及簡易模擬盤顯示的控制方式，整個操作過程繪制成動態流程圖畫面，通過工控機進行監視與

操作。

2 系統結構

2．1 控制范圍

控制范圍為自江邊煤運碼頭經皮帶機運送至煤場或煤倉層的整個工作過程的設備。控制系統的改造包括煤碼頭裝卸監控聯鎖系統(見圖1)和廠內輸煤聯鎖系統（見圖示）兩部分，聯鎖關系實際上是逆煤流方向產生的，即只有后者啟動并進入正常運行狀態，前者才能啟動。廠內輸煤系統中的皮帶機為雙帶，分別形成了甲、乙兩路兩種單系統獨立運行方式和兩種獨立交叉運行方式。

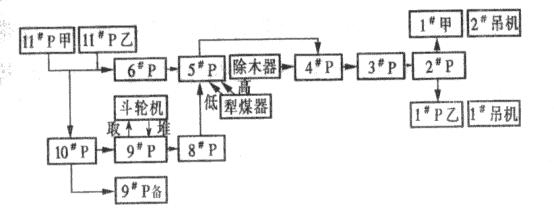

圖l煤碼頭裝卸監控聯鎖系統

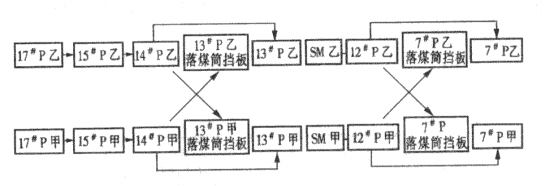

圖2廠內輸煤聯鎖系統
