關鍵詞：機器人；輸膠設備；交叉往復移動式工作臺。

    0 概況

     北京機械工業自動化研究所（以下簡稱自動化所）與天津市某汽車燈廠（以下簡稱用戶）簽訂合作協議，承擔了“（兩個）車燈機器人自動涂膠工作站工程” 的研制任務。該項目在自動化所科研人員與用戶技術人員的努力工作和通力協作下，取得了圓滿成功；它的成功應用是我國汽車燈具工業實現向規?；⒆詣?dòng)化、高效化發展的良好開端，在國內汽車燈具行業產生了巨大反響。

    本項目采用ABB 公司IRB1400 型6 自由度交流伺服機器人和美國Graco 公司BRLLDOG25 ：1輸膠設備系統，進行總體設計和系統集成，組成完整的自動涂膠工作站。工作站主要由以下主要設備組成：
    （1） 自動涂膠機器人；
    （2） 輸膠設備系統及自動擠膠槍；
    （3） 交叉往復移動式工作臺；
    （4） 系統總控臺；
    （5） 工裝夾具。

    1 車燈涂膠（生產）能力要求

    根據用戶要求，這兩個工作站要完成：

    夏利轎車前照燈、兩廂尾燈的涂膠節拍為14s/ 只；
    夏利位置燈的涂膠節拍為5s/ 只；
    大發前照燈的涂膠節拍為10s/ 只。

    2 自動涂膠質量標準要求

    根據用戶要求，這兩個工作站必須在滿足生產節拍的情況下，達到以下涂膠質量標準：
    （1） 在涂膠過程中不允許有任何膠料飛濺到車燈膠槽以外；
    （2） 膠形均勻一致，搭接合理美觀；
    （3） 燈具裝配后不能有任何溢膠現象；
    （4） 車燈裝配后氣密試驗合格。

    3 涂膠工作站系統說明

    3.1 工作方式

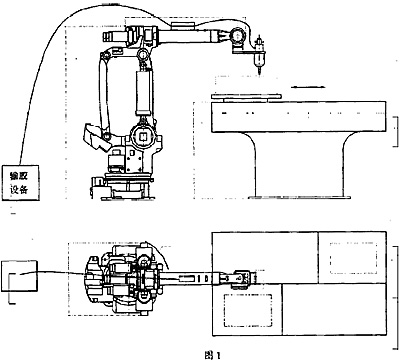

    車燈自動涂膠機器人和操作人員分別在往復式工作臺兩端（見圖1 ），一端為人工上下料工位，位于安全工作區，另一端為機器人自動涂膠工位，工件到位后位于機器人工作范圍內。操作人員在上下料工位將待涂膠工件裝入工裝后踩動腳踏開關，工作臺將工件由上下料工位傳送至自動涂膠工位，工件到達自動涂膠工位后，給機器人一個啟動信號，機器人便開始做涂膠工作，涂膠完成后機器人給工作臺一個回程信號，已涂膠工件被傳送至上下料工位，此時操作人員將已涂工件卸下，重復以上工作。

    3.2 自動涂膠機器人工作站

    ABB 公司IR1400 型6 自由度交流伺服機器人是一種關節式的編程示教型通用機器人。它具備與外圍設備進行通訊的功能。具有高的加速性能、精確的軌跡跟蹤和快速的轉角特性，持重5kg。這種機器人的所有特性及工作參數都符合車燈自動涂膠作業要求。
