再談?wù)勏到y(tǒng)中的另

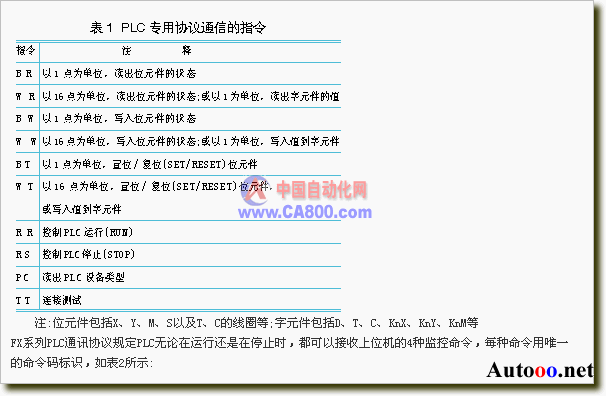

外一個特色,最先推出獨立傳動系統時采用的是單片機作為主機,已經有了彩色觸摸屏了,整機拖動部分采用PLC后,剛開始的改造我們采用了增加一個PLC專用的觸摸屏。隨后為了使整機能夠合二為一,我們選用了兩種方案。主要區別是用誰來做主機。是單片機還是PLC,不管用什么方法,都要完成單片機同PLC的通訊。如用單片機作為主機,易于大量參數的存儲,這樣PLC就成了下位機了,在主機上增加有關PLC操作及參數設置的畫面,信息參數經單片機通訊至PLC就可以了。 當然這一技術的關鍵是要清楚所使用PLC的通訊協議,歐姆龍的通訊協議是開放的。直接可從編程手冊中獲得。以三菱FX2N系列PLC為例,表1為PLC專用協議通信的指令。

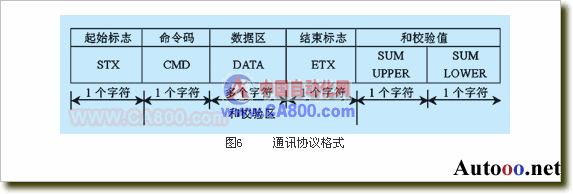

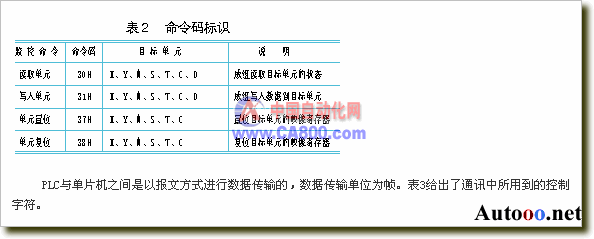

通訊時,單片機先向PLC發送詢問(ENQ)信號,請求通訊并等PLC響應。PLC接收到該字符后,若通訊正常,PLC應答信號為確認(ACK),否為(NCK)。單片機收到確認信號便可發送相應命令并等PLC應答,如此可以完成單片機對PLC的控制。
5 結束語
用PLC和自主開發的運動控制系統組成全伺服圓網電控系統,在國內使用多套,用戶反映良好,把先進電子技術應用到傳統印染裝備行業,提高了裝備水平,提高了我國色布出口競爭力,與國外系統比,價格低廉,非常適合國情。
參考文獻
[1> 三菱FX系列可編程控制器編程手冊[Z>.
[2> 歐姆龍CPM1A可編程控制器編程手冊[Z>. |
