分布式I/O網絡中的信息包符合圖3頂部所示的以太網幀格式，幀類型字段用于確定發往接收節點的幀功能，表1列出了所用類型的描述。類型字段之后的8位字段是節點ID，不管信息包發往何處，它總是攜帶遠程節點的ID。節點ID之后是一個8位錯誤代碼字段，信息包的剩余部分是用戶數據。

每個節點在專有I/O板上都有一個8位端口，系統由此確認該節點。對每一個登錄在配置文件中的遠程節點，控制器都會利用(自帶的)MAC地址查詢(MAQ)協議來廣播節點的以太網MAC地址請求。在配置合適的系統中，只有一個遠程節點能響應給定的MAQ。與MAQ信息包節點ID匹配的遠程節點通過發送MAQ響應信息包對控制器做出響應。遠程節點還保存了MAQ信息包的源地址，該地址在隨后所有的傳輸中可用來填充目的地址字段。MAQ響應信息包的源字段中包含了響應節點的MAC地址。接著，控制器將此地址存入列表以便將來建立該響應節點的索引(這很像ARP)。

確定節點MAC地址后就向其發送配置信息包。遠程節點以配置響應信息包的形式響應每個配置信息包，以通知控制器信息包已收到。遠程節點將收到的配置信息包存儲起來，并用于實時數據轉換和定標。

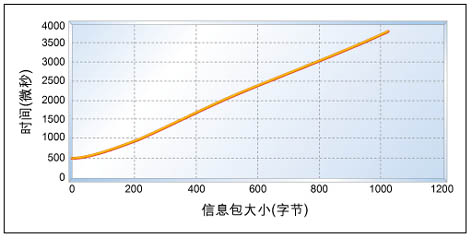

每個分布式I/O網絡的控制器都以一定的配置速率(即幀速率)進行循環。幀速率的范圍為1Hz 到100Hz，幀速率的1/2、1/4、1/8和1/16等次速率可按節點來分配。這些次速率可用于更密集的系統(網絡中有更多節點)，而且不會與高速節點的定時要求發生沖突。

此外，采用網絡分析儀可追蹤遠程MAC地址獲取、配置循環和正常數據傳輸這一系列事件的序列。但須注意，時間字段的精確度為1ms，在1ms內可發生多次傳輸，時間字段還表明控制器的幀速率為60Hz。

結論

我并非有意摒棄TCP/IP。相反，該項目使我對這一重要協議有了更深入的了解，希望將來有機會將這些認識應用于實踐。我確信，當帶有集成100Mb(或1Gb)以太網端口的小型CPU變得經濟可行時，我們將有機會在分布式I/O中再次采用TCP/IP協議。
