DMG新推出的雙軸加工機器由于采用強大的板載CNC，可讓用戶在整個加工過程中充分體驗CNC的優勢。Twin系列雙軸車床采用西門子SINUMERIK 840D powerline CNC，這是目前加工工具控制中CNC性能最好的。

據DMG工程師稱，該控制可與加工中心復雜的軟硬件包無縫配合使用。Twin系列的關鍵是當用戶加工直徑為2.6”至4.0”的棒、軸及大工件時有多種選項可供自由選擇，同時可使用Y軸三個工具，以加工高度復雜的輪廓、傾斜的鉆孔和彎曲的表面。

而且Twin系列實施了一些模塊化擴展，如自動化輔助操作、棒料進給器、集成負載和卸載口，進一步提高了產量。它還采用了功能豐富的軟件和工具預調節封裝，可將全部數據輸送到CNC，以提高設置和預維護的效率。因此，機器制造商和控制器供應商的合作使整個加工過程，從準備加工到加工任務完成全過程，充分體現機器的優勢。

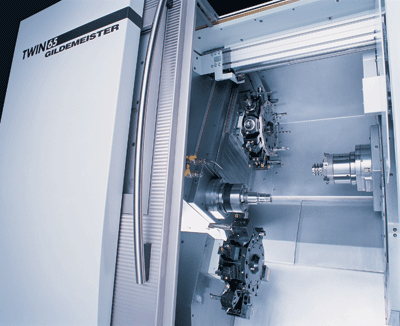

圖1: DMG的Twin 65雙軸加工中心

Twin系列是遵循高度通用加工中心的理論而設計的，適合汽車、醫療、液壓和采油/采氣設備等工業領域，可顯著節省用戶時間和設置成本。DMG Programmer 3D車床軟件在屏幕上顯示接觸第一個工件之前的整個加工過程。并仿真了機械移動和工具位置的全部情況。據客戶反映，該軟件可使設置時間縮短了50%。編譯的數據可即時傳輸?shù)紺NC，無需操作工過多干預和設置時間。

一些Twin系列型號集成了額外的NC軸，可實現復雜的偏心車削，而可選的Y軸則適合偏心鉆孔和軋制操作。兩個工具轉塔各有12個工具臺，全部運動均由CNC控制。60機床提供了足夠大的工作區域，可加工直徑達4”的棒，還提供一個無碰撞的CNC控制B軸。B軸在頂部工具塔的協助下旋轉，可結合Y軸進一步提高加工容量。

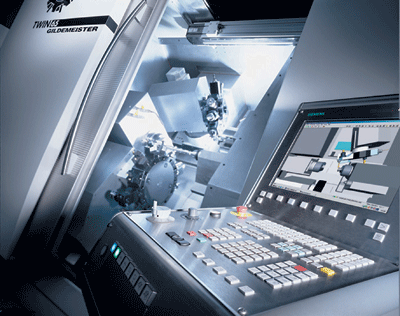

圖2: 西門子SINUMERIK 840D powerline CNC

在加工過程中，采用五軸三工具策略的西門子CNC可在無誤差模式下實現最復雜的操作。第一個工具從主軸開始加工工件，第二個工具從輔助軸開始，第三個工具則由下面的工具塔定位在工作上。

Twin系列提供典型的加工模式，其中包括兩個工具塔和具有Y軸的尾架、主輔軸的長工件前端加工、兩個工具塔的無碰撞四軸加工。它還提供自動化附件，不會降低加工速度，并具有自動化工件拾取和分配、自動化卸載到集成傳送帶和完全集成部分操作系統，用于裝載卸載大型工件。

SINUMERIK 840D powerline CNC采用高性能工業PC、15” TFT顯示屏，快速網絡連接可實時訪問所有數據，也包括遠程訪問和在線服務中心、板載診斷、誤差的文本顯示和符合人體工學的圖形用戶接口。該CNC最多可提供31個軸和10個通道。

當用戶開始使用Programmer 3D機床軟件時，他們能以實際的3D形式顯示全部工具功能和加工區域的情況。這樣所有潛在碰撞都會預測并避免。由于集成了后處理器，因此只需按鍵即可精確地預測并跟蹤周期時間。所有CAD/CAM程序都可以存儲，用戶也可以輸入新的G代碼。它還有一特別之處是，可以將程序分段，按照不同配置粘貼，軟件能立即重新計算整切削過程的參數。

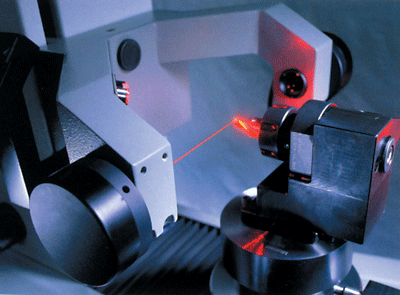

圖3: DMG Microset生產線上的ECO 210工具預校正器

據DMG高級應用工程師Mark Page觀察，西門子控制系統可讓我們及客戶在軟件集成區域隨心所欲地操作。我們可在加工前以及整個加工過程直到加工結束，均可靈活地編程設置，其中包括驗證、數據傳輸和預測維護。DMG還為客戶提供Netservice軟件，這樣機器制造商可從全球任一地方察看所有機器的屏幕。

DMG提供的ECO 210工具預校正器可視化功能高，比前代產品更精確、速度更快，而且數據可在機器運行的同時通過RS232傳送到CNC。它們還推出DMG Microset工具管理系統，進一步提高Twin系列的功能。

Microset是一套完整的工具管理軟件包，可用于調節并測量鉆孔、軋制和車床工具，它集成了高級圖像處理軟件、與CNC兼容的數據傳輸、查找邊緣軟件以便用激光束測量工具邊緣以及卓越的數據跟蹤功能。CCD相機可監測工具邊緣，實時圖像可在17”屏幕上顯示，放大倍數達50。

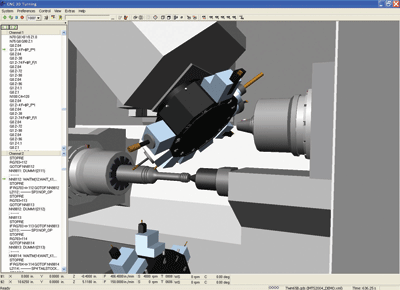

圖4: DMG Programmer 3D車床軟件包采用精確的第一部件生產仿真，可使設置時間縮短50%

通過以太網或局域網可連接箝位、邊緣檢測、數據傳輸和CNC。據DMG稱，該系統改進了Twin系列和其它加工中心的精度標準和性能，使質量控制達到無與倫比的程度。Microset工具管理系統可以監視小工具尺寸(如ECO 210中所述)和直徑達1000mm(39.37”)的大工具(Prima型號)。

DMG產品經理稱，DMG的客戶中有使用Twin系列生產醫療手術儀器，也有生產深海石油開采設備的。這兩類客戶群充分利用這些機器的所有特性，以及我們的軟件和工具預校正器，加速了生產，提高了質量。我們與西門子的合作關系和他們SINUMERIK CNC架構的靈活性使雙軸加工中心成為DMG獲勝的法定。這是機器制造商和控制系統供應商間典型的雙贏關系，成為在當今市場競爭的優勢。
