汽車平板縱梁與“U”形縱梁腹底沖孔生產線

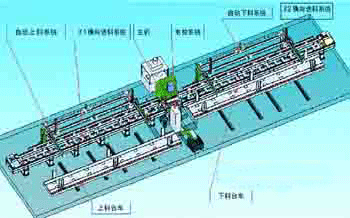

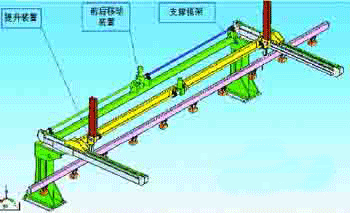

| 本文著重介紹汽車平板縱梁和“U”形縱梁腹底沖孔生產線的結構、性能、特點。該生產線可實現平板縱梁的沖孔，也可通過調整部分附件實現對“U”形縱梁腹底的沖孔，能夠做到一機多用，具有較強的柔性，極大的滿足用戶個性化的需求。 傳統的縱梁沖孔加工工藝有兩種：一種是使用復合模具一次成形，適合大批量生產；另一種是使用鉆床通過鉆模板進行鉆削加工，適合小批量加工。隨著我國汽車工業的飛速發展，客戶個性化需求越來越多，各種變形車架層出不窮，傳統的加工制造方法已不能滿足上述要求。針對這一現狀，我公司通過對一汽、二汽、陜汽等汽車車架廠調研，開發出了汽車縱梁沖孔生產線，其******特色就是能夠柔性地對汽車大梁板進行沖孔加工，既可以加工平板縱梁又可以通過調整部分附件擴展成“U”形縱梁腹底沖孔生產線。 一、結構組成 該生產線由上料臺車、自動上料系統、X1 橫向送料系統、主機、自動下料系統、X2 橫向送料系統、電氣控制部分、下料臺車等部分組成。汽車梁板的加工過程如下：首先由人工通過行車將被加工的梁板按照要求放置在上料臺車上，臺車按照控制系統發出的指令，自動運行至上料系統吸盤的下方，然后自動上料系統將板料吸起送至夾鉗上方，并下降至支撐料輥上，通過對中裝置將板料對中，再由夾鉗將板料夾緊，自動找原點后，按照程序進行沖孔。當完成所有沖孔工作后，由下料系統將板料通過吸盤吸起，送至下料臺車上，當臺車上的板料滿了以后，臺車自動將板料移出線外，方便轉序。生產線控制方式有兩種：手動控制方式和自動控制方式。在手動控制方式下，操作者通過操作面板上的按鍵以點動的方式控制各部分的動作；在自動方式下，生產線將按照編好的加工程序自動完成各種加工動作。 ?。ㄒ唬┥狭吓_(tái)車 上料臺車用于裝運需加工的板料，臺車長10m，寬1m，******裝載質量10 t。臺車可沿Y 向開出1.5m，實現機外吊運上料。平板縱梁由天車吊運至臺車上，沿臺車上X、Y 端靠山對齊，******裝料高度630mm。對于U 形縱梁，臺車長12m，寬1.3m，******裝載質量20t。臺車可沿Y 向開出1.5m，實現機外吊運上料。當沖壓U 型縱梁時，用戶需事先把U 型梁順序碼垛并疊放整齊在一個料槽內，U 型開口向下。******裝料高度為630mm，順序排放，保證******槽梁可按6 層3列排放，如果槽梁寬度和高度尺寸較小，可排放更多數量。U 型縱梁的X 向端頭需與臺車靠近主機段邊沿對齊，U 型梁的層與層之間需用鋼板隔開。 ?。ǘ┳詣?dòng)上料系統 自動上料系統由可上下移動的掛架、前后移動的橫梁、電磁鐵及相應開關到位檢測裝置組成。吸持上料采用電永磁磁鐵吸持梁板，斷電吸附，確保安全。上下采用減速箱帶動左右兩個小齒輪與齒條嚙合，從而帶動一根掛著8 組電永磁磁鐵的掛架上下移動。當上料臺車到達指定區域時，感應開關發訊，電磁鐵掛架下行；磁鐵觸到梁板后，感應開關發訊，下行停止；磁鐵吸料，掛架上行到指定位置停止上行。掛架安裝于橫梁上，橫梁向橫向送料系統方向移動，移動到橫向送料系統的正上方停止。掛架下行，板料放置在橫向送料系統的滾輪上，磁鐵消磁，放下板料后，掛架回到初始位置，等待下一個工作循環。該吸持上料系統的電磁鐵采用電永磁方式，當磁鐵產生磁性后，在不給出消磁信號前，磁鐵始終帶磁。所以當吸持上料系統在運行過程中碰到突然斷電這種意外狀況時，磁鐵也能吊住縱梁，杜絕縱梁掉下造成設備或人員損傷。 （三）橫向送料系統 橫向送料系統由下列部件組成：X1 橫向送料裝置、液壓夾鉗、對中裝置、銷定位裝置、輔助夾鉗、托料輥、X2 橫向送料裝置。  橫向送料系統由左、右兩部分組成，左側(X1)橫向送料裝置安置一只送料夾鉗，從板料的左端夾住板料，沿X 向向前推送梁板。橫梁中間放置兩組對中機構，并間隔放置一系列支撐用托料輥。加工U 型梁時，料輥支撐住梁底。主機右邊的橫向送料系統(X2)上面也有一只夾鉗，正常停留在靠近主機一側，當對面的板料穿過主機后到達這只夾鉗位置時，兩只夾鉗同時夾住板料同步移動。對中機構有兩組，其作用是板料定位，放置在上料側的橫向送料裝置中間。靠近主機的對中裝置，正常位置固定；遠離主機的對中機構隨板梁長度不同，可手動調整位置，其調整范圍可達9m。 （四）沖孔主機 沖孔主機由壓料導向裝置、沖孔機構、Y 向傳動機構、模具選擇機構、廢料輸出機構組成。沖孔主機采用液壓主傳動。由主油缸帶動主滑塊及安裝在滑塊上的上模向下運動實現沖壓動作。在主機兩側安裝有兩組壓料導向裝置，用以減輕縱梁的振動，使沖壓順利進行。沖壓模具為沿X 向直線排布，中間布置5 副大模具，兩邊模具分兩排各放置10 副。沖壓時模具的選擇通過氣缸推動滑塊來完成。 沖壓采用隨動壓料沖裁方式，沖孔前先由壓邊缸動作將壓料架壓緊在縱梁腹底后，再由主油缸動作完成沖孔，當沖頭回程時強制將沖模從板料中完全退出后，壓料架在彈簧作用下才復位，接著下一個送進動作才開始。由于采用液壓壓料沖孔工藝，壓料架的壓力不隨時間和沖孔行程而變化，可杜絕帶料現象產生。壓料力由兩只液壓缸提供。 Y向傳動機構使用重載導軌導向，由一根絲杠驅動。壓料導向輥在板料進入主機后，下托料輥由彈簧支撐， 沖出的廢料由鏈?zhǔn)綇U料輸送裝置送出至廢料車中。 ?。ㄎ澹?shù)控系統 數控系統采用FANUC 公司的0i-PC 系統控制。該系統帶有10.4 inch彩色液晶顯示器，并具有標準RS232 串行接口，可與PC 機通信，如程序參數的傳遞。彩色液晶顯示頁面還具有自診斷、自動報警功能，另外還可以在英文及中文之間進行顯示切換。為實現斷電續沖功能，我們采用的0i-PC 系統，其記憶功能可記住當前各軸的值，通電后可進行特殊功能調用，讓坐標自動跳到斷點處執行。采用美國Teksoft 公司的Teksoft CAD/CAM 自動圖形編程軟件，能很好地滿足用戶要求。 ?。┢渌? 液壓系統采用全套進口德國博世力士樂公司產品。該HNC 控制的系統是專為大噸位數控壓力機開發的液壓系統，采用了當今*********的電液伺服控制方式，沖頭油缸通過伺服閥驅動運行，主要適合于汽車大梁類厚型板料的沖壓加工。 二、生產線性能特點 ?。ㄒ唬_孔主機采用C 型開式機身，機身可三面靠近，方便維修；整機重量較輕，移動時慣量小，易獲得較大的加速度，有效提高勞動生產率；機身強度足夠保證機床在沖壓時有穩定的受力狀態，能使模具間隙保持良好。 （二）沖孔主機機身采用鋼板焊接結構，經退火、振動時效處理，使內應力去除較為徹底，避免因應力消除不徹底而引起機身變形。  （三）采用液壓壓料沖孔工藝，沖孔前有壓料板將板料平穩壓緊，完成沖孔后，當沖頭回程時強制將沖模從板料中完全退出后，壓料板抬起復位。壓邊油缸活塞桿長度可調，適應板料厚度，以免過度壓緊板料，減小油缸偏載。 ?。ㄋ模┠＞卟捎弥本€式結構，通過氣缸推動模塊機構選擇不同的模具參與沖壓，加快了選模速度，提高了工效；整體式上下模腔成對加工，保證了模具同心度，極大地延長了模具的使用壽命；上模中空，采用彈簧桿退料結構，杜絕廢料反彈。 ?。ㄎ澹┠＞呒瓤梢哉w更換，也能夠單個更換。 ?。┽槍?duì)汽車縱梁長度長、重量重、精度高的特點，采用了高精度、長行程齒輪、齒條傳動的方式。齒條帶有消隙機構，保證精度可靠。 ?。ㄆ撸?duì)于U 型縱梁加工采用適時位置補償系統，加工精度高。 ?。ò耍┎捎昧艘簤簥A緊可浮動夾鉗，結構緊湊，工作可靠，壓力供應便捷。夾鉗開口大，夾鉗可上、下浮動，以適應板的蹺曲，保證加工無死區。 ?。ň牛?配有集中自動潤滑裝置，可將潤滑油直接送入各潤滑點，減少了運動磨擦，提高了運動部位的可靠性，延長機器使用壽命。 ?。ㄊ┤詣?dòng)上下料系統的使用，改善了搬運條件，提高了勞動生產率。毛坯和半成品采用移動臺，方便天車送進毛坯和輸出半成品。吸盤采用電永磁吸盤，避免因突然斷電造成事故。 （十一）高質量、高水平的美國TEKSOFT 自動編程軟件的使用使得加工路徑最優化。 ?。ㄊ┛筛鶕?jù)需求選配模具折斷檢測裝置，模具折斷后，機床將停機。 （十三） 既可實現平板縱梁的沖孔，也可通過調整部分附件實現對“U”形縱梁腹底的沖孔，做到一機多用。 三、結束語 汽車縱梁數控沖孔生產線的研制，改變了以往的加工工藝，提高了特殊梁的加工效率。具有較大的柔性，特別適合多品種、小批量的制造模式?？商岣咂囍圃鞆S的快速反應能力，增加了市場的競爭力，可產生較高的經濟效益。 |
