直流電力牽引中不平衡電流及諧波對地鐵信號系統的影響

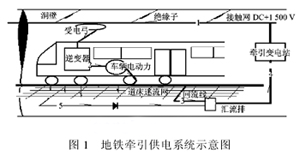

| 車輛的電力牽引系統多采用軌道作為其回流線,與軌道電路利用同一對鋼軌傳輸電能和信息。盡管從系統設計、工程技術(回流線、平衡棒、迷流網、軌旁選頻)等環節做了許多防范,然而,直流電力牽引對軌道電路信息是否具有干擾以及干擾機制尚無定論。上海軌道交通1、2、3號線均采用直流電力牽引方式,與我國電氣化鐵路的交流電力牽引有很大的不同。直流電力牽引對地鐵信號系統的電磁干擾研究作為一個新的課題,值得研究探討。 1 牽引供電方式 上海軌道交通的直流1500V牽引供電系統采用“浮空”供電方式(即正、負極均不接地)。圖1為地鐵牽引供電系統示意圖。其中,牽引變電所正極→接觸網(圖中線1)→車輛負載(圖中線2)→輪對→軌條→回流線(圖中線3)→牽引變電所負極(圖中線4),構成供電系統主回流。另外,由于鋼軌直接敷設在整體道床中(整體道床中預制鋼筋組成排流網),鋼軌對地并非完全絕緣而形成迷流(圖中線5),經迷流收集網和二極管回流到牽引變電所的負極,以減緩洞體和道床中鋼結構骨架的電化腐蝕。  目前上海軌道交通牽引供電方式有兩種:①直接用高壓三相電網電壓,由牽引變電所6相牽引變壓器變壓,經全波整流形成相對平滑、12脈波的1500V直流電壓;②由前、后各相移7.5°的2組6相牽引變壓器,并聯成12相電壓,再經全波整流形成具有24脈波的1500V牽引電壓,給牽引接觸網供電。以后一種方式為例,12相全波整流24脈波的1500V“直流”電壓,經計算其理想波形的脈動系數僅為50/1500≈3.3%。應該說,它對信息傳輸系統的影響很小。因此,研究電力牽引對軌道電路傳輸系統的影響,切入點應該是在列車運行期間,由于電源波動、整流件換向、大負載變化、列車起動或制動、供電臂切換、車輛逆變[2]等產生的諧波的影響以及不平衡電流的影響。 2 牽引電流的諧波對信號系統的影響 通過在線動態監測,當全線僅一列試驗車運行時,牽引電壓、電流隨列車運行狀態而有明顯變化。 從該圖中可以看出: 接觸網1500V“直流”電壓波動范圍為1400~1800V,且時有突變; 列車制動時逆變反饋電壓增幅近100V; 接觸網直流電流波動范圍為0~1400A,與列車運行關系密切。減速滑行不耗能,且時有逆變反饋電壓; 接觸網交流電流波動,峰峰值近100A,其諧波能量應予以特別關注。 測試結果說明,接觸網電壓、電流隨列車狀態而有明顯變化。它們產生的相對高能諧波成分可能會隨機地介入到地鐵信號傳輸系統的頻帶內。 3 牽引電流不平衡對信號系統的影響 兩側軌道阻抗的不平衡會造成牽引電流在兩軌條上流過不相等的電流值,從而在軌間形成不平衡電壓差ΔV=V左軌條-V右軌條。該電壓差和軌道電路信號疊加,其諧波極有可能干擾軌道電路信號的正常傳輸。 3.1 牽引電流不平衡系數 牽引電流不平衡示意圖如圖3所示。  牽引電流不平衡系數[3]  式中:IS1為第一根鋼軌中的牽引回流電流;IS2為第二根鋼軌中的牽引回流電流。 3.2 牽引電流不平衡對軌道電路影響測試 在現場按圖4所示對牽引電流不平衡進行了測試。I棒的中心是牽引電流回流點,選取A、B兩點,來比較兩條鋼軌上的牽引電流。測試的電流波形如圖5所示。  根據前面分析,在直流電力牽引方式下,牽引電流的直流部分不會對信號造成干擾,所以只分析牽引電流的交流部分的不平衡系數。 由非正弦信號有效值的定義式:  根據前面分析,在直流電力牽引方式下,牽引電流的直流部分不會對信號造成干擾,所以只分析牽引電流的交流部分的不平衡系數。 由非正弦信號有效值的定義式:  測試中所得的牽引電流不平衡系數小于國家標準規定值(5%[5])。因此從測試結果來看,軌道交通的牽引電流是符合要求的。 4 結語 直流電力牽引方式對地鐵信號系統的影響,主要來自其非理想直流中的交流成分所產生的諧波和牽引電流的不平衡。它產生的諧波成分,可能會隨機地介入到地鐵信號傳輸系統的頻帶內,對信號系統的傳輸造成影響。它的交流成分也可產生牽引電流的不平衡,從而影響信號系統的傳輸。 對動態監測獲得的大量數據進行分析,發現諧波成分及牽引不平衡電流對信號系統的影響都在允許的范圍內。然而,測試過程中只使用了一列車,這和實際運營時的情況是不同的。因此在實際運營環境下,直流電力牽引對信號傳輸系統會不會產生影響還有待進一步研究。 |
