液位傳感器和傾角傳感器應用在野外測量中

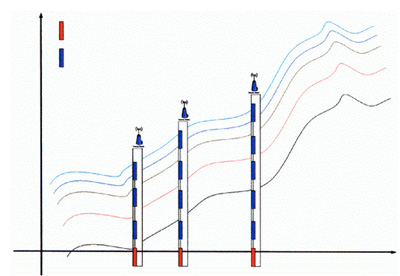

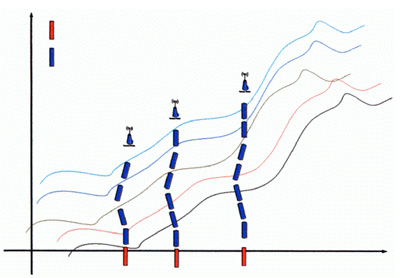

山體滑坡的監測主要依靠兩種傳感器的作用：液位傳感器和傾角傳感器。在山體容易發生危險的區域，沿著山勢走向豎直設置多個孔洞，如圖1所示。每個孔洞都會在最下端部署一個液位傳感器，在不同深度部署數個傾角傳感器。由于該地區的山體滑坡現象主要是由雨水侵蝕產生的，因此地下水位深度是標識山體滑坡危險度的第一指標。該數據由部署在孔洞最下端的液位傳感器采集并由無線網絡發送。 通過傾角傳感器可以監測山體的運動狀況，山體往往由多層土壤或巖石組成，不同層次間由于物理構成和侵蝕程度不同，其運動速度不同。發生這種現象時部署在不同深度的傾角傳感器將會返回不同的傾角數據，如圖2所示。在無線網絡獲取到各個傾角傳感器的數據后，通過數據融合處理，專業人員就可以據此判斷出山體滑坡的趨勢和強度，并判斷其威脅性大小。  每個傳感器節點包含液位傳感器與傾角傳感器元件、IRIS無線傳感器網絡節點、MDA300數據采集板和電池組。 MDA300提供8個ADC通道、8個數字通道以及I2C接口用于外接各類傳感器。在本項目中傾角傳感器電壓輸出為0～5V，通過MDA300預留的電阻分壓網絡很容易接至MDA300提供的0～2.5V ADC接口。液位傳感器則為4～20mA電流輸出，通過外接電池組模擬理想電壓源，再使用電阻分壓網絡124?贅電阻即可將4～20mA轉換為ADC可以采集的0～2.5V電壓信號。 MDA300被配置為1個液位傳感器通道和6個傾角傳感器通道。 |
