AI多回路PID控制器應用在熱熔膠機中

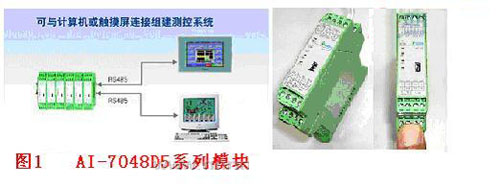

| 關鍵詞：4路PID調節器、D5系列控制模塊、無紙記錄儀(HMI人機界面) 一、概述： 為適應在同一臺設備中有多溫區控制分低、中、高溫或安裝位置窄小或分離式控制與顯示安裝。 宇電全新研發的4路PID溫度調節工控D5模塊，及AI-3013D5;AI-3011D5開關量模塊可安裝在DIN導軌上，每個模塊安裝寬度僅為22.5mm，是目前全球同類產品中安裝寬度最小的;且在22.5mm寬度內。該產品既可通過與計算機通訊來實現對儀表的各項操作及參數顯示，也可采用1394連線外接宇電E8型專用顯示器設置儀表內部全部參數，操作更靈活方便。此產品與宇電公司V7.X版本AI系列盤裝儀表及E5系列導軌安裝儀表使用及兼容，內建RS485通訊接口，采用AIBUS通訊協議，相同波特率下比MODBUS快3-5倍。 D5系列工控模塊不僅可以通過RS485通訊接口與計算機或觸摸屏連接組建測控系統;也可以與DCS、PLC配套使用，作為PLC的擴充溫控系統(無論從性價比還是專業性角度來看，都超過PLC的模擬量控制功能)，操作人員直接通過中文顯示的觸摸屏進行操作，比操作儀表和記錄儀更直觀簡便。這樣的系統不僅具備計算機的記錄與聯網功能，而且操作又不像臺式計算機那樣脆弱、復雜和不能在現場應用的缺陷，它可以像儀表一樣運用于現場，且操作簡單方便。此系列工控模塊的推出，為測控系統提供了一個操作簡便、專業性強、性價比高的完美可靠的解決方案。圖1  AI-7048型4路PID溫度控制器，能測量及控制4路溫度。采用熱電偶輸入，SSR固態繼電器電壓輸出，可支持4路可編程測量輸入回路，支持K、S、E、J、B、N、T、WRe5-WRe26等多種規格熱電偶輸入，自動冷端補償，也可以輸入mV線性信號，并可以自由進行刻度定義。各輸入回路均具備數字濾波，且濾波強度可以獨立調整或取消濾波。該儀表均采用高性能元器件，大大降低了溫度漂移，并使4個通道之間相互干擾降低，從而使多路測量在精度及抗干擾性能方面也達到了與單路測量儀表相當?shù)乃疁?zhǔn)。每個回路都具備獨立的上、下限報警功能，并且其報警輸出位置可以編程指定。不同輸入回路的上限或下限報警信號既可編程為同一報警通道輸出，也可從不同的通道輸出。 AI-7048可任選24VDC/AC輸入或100-240VAC電源電壓，電源和全部I/O端子均通過4KV的群脈沖(EFT)抗干擾測試，能在強干擾環境下可靠工作。其不僅具有12個現場參數設置，用戶可以按自己的使用習慣“定做”儀表;同時還具備先進的與計算機通訊功能，與常用AI-708人工智能調節器/溫度控制器通訊協議完全兼容，1臺AI-7048在通訊時可等同4臺獨立的測量儀表。該儀表將以功能強大、可靠性高、體積小巧，操作快捷，使用方便等優勢。 同時推出AI-3013D5：8點繼電器開關量輸出模塊， AI-3011D5：10點開關量輸入模塊，帶RS485通訊接口。用于計算機控制系統、無紙記錄儀、觸摸屏中作為開關量輸入/輸出。 開關量輸入除可輸入開關狀態外，還可“捕獲”4路斷開至接通的跳變，以適應按鈕開關的輸入。 D5系列產品在推出近3年的使用過程中深受工控領域客戶的親睞。 二、應用場合： 1.【熱熔膠設備】主要產品有熱流導機、熱熔膠機，噴膠機，上膠機，涂布機，熱熔膠涂布機，熱熔膠噴膠機，滾膠機，點膠機，熱熔膠設備，熱熔膠滾膠機，熱熔膠噴涂機、涂布復合機，復合上膠機，膠帶網狀上膠作業控制膠桶上、中、下多溫區控制，等噴膠設備，涂膠溫度控制200℃左右，靈活用于等量涂布上膠或作膠膜轉貼加工。產品廣泛用于生產各種膠粘制品，標簽紙、鐳射紙、包裝彩蕓紙、塑料發泡基料、布織品、一次性婦幼用品、鞋材、包裝等各種行業。 2.【管道多焊口熱處理設備】一般有4、6、8路控溫點 3. 化纖廠【滌綸拉絲假捻機臺】有45個加熱缸， 控制長絲拉升軟化溫度。配合觸摸屏控制。 4.控制系統設計時：動作控制用PLC;溫度控制用AI-7048型，可同時用觸摸屏來顯示控制。 5.手持顯示器可應用于導軌表在脫離計算機時，在現場調試，在巡回檢查導軌表應用。 6.由于AI-7048是導軌安裝，分散安裝更方便更快捷組建AIFCS總線型監控系統。 三、熱溶膠機應用要求： 1、要求采用HMI人機介面；設置12路控制數據具有：【順序加熱控制】；【控制 / 待機】溫度控制；設立控制與待機2個SV【手動 / 自動】按鈕切換；獨立的【開關啟停】控制； 2、采用模糊控制算法，密碼操作管理系統（防止非授權人員改變設定值）上限，上偏差、短路、開路報警）； 3、【數據】全屏顯示通道；顯示單點【實時曲線】，實現參數設置、【棒圖】【實時多區溫度PV曲線顯示】【歷史多區溫度PV曲線顯示】；數據曲線查詢：設置時間：年/月/日/時/分/秒，即刻要求畫出歷史趨勢曲線；顯示數據報表；報警報表； 4、要求采用HMI人機介面的軟PLC 功能，觸摸按鈕設置控制系統的定時開關，即可根據工人上下班時間設置機器自動運行、關閉； |
