臺達運動控制型PLC軟件結構

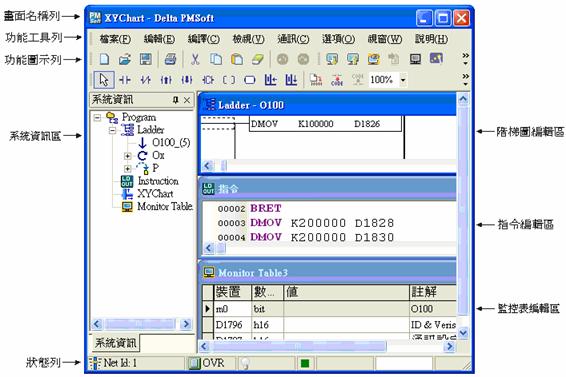

| DVP20PM程序結構 由于20PM主機結合了PLC順序邏輯控制及雙軸插補定位控制的功能，因此在程序架構上主要分為O100主程序、Ox運動子程序及Pn子程序等三大類，結合了基本指令、應用指令、運動指令及G Code指令，使程序設計更多元化，結構更清晰;程序采用PMSOFT軟件進行編輯，參見圖1。  (1)主程序。主程序以O(shè)100作為起始標記，M102作為結束標記，是PLC順序控制程序，主要為控制主機動作執行，在O100主程序區域中，可以使用基本指令及應用指令，或在程序中啟動Ox0~Ox99運動子程序及調用Pn子程序。主要提供主控制程序的建立，以及運動子程序的設定及啟動控制。 (3)運動子程序。Ox0～Ox99運動子程序為運動控制程序，主要為控制20PM系列主機進行X-Y軸雙軸運動之子程序，于Ox0～Ox99運動子程序區段中，有支持基本指令、應用指令、運動指令及G碼指令，并在程序中可規劃呼叫Pn指針子程序，通過PLC提供的內部特D特M進行子程序的控制。主要提供運動子程序的建立，以及運動子程序的運動控制，在架構上可算是20PM的運動指令及G碼指令規劃區域。 (4) 子程序。這里所說的子程序是指以Pn開頭的一般用子程序，主要是被O100主程序及Ox運動子程序調用的子程序。如在O100主程序調用Pn指針，則Pn指針子程序支持基本指令及應用指令;若在Ox0 ~ Ox99運動子程序中調用Pn指針時，則Pn指針子程序區段可支持基本指令、應用指令、運動指令及G碼指令。 |
