污水廠彎管流量計測量原理

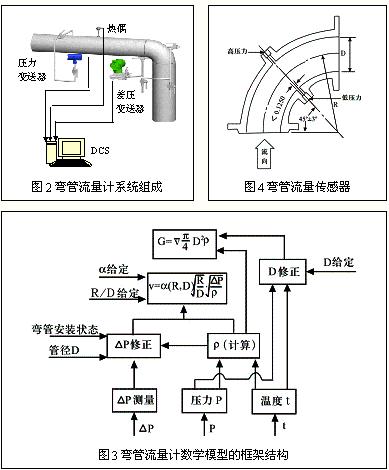

| 一、引言 彎管流量計廣泛應用于石油、化工、電力、冶金、鋼鐵等行業的液體、氣體和蒸汽流量測量，能在φ10mm～φ2000mm的大范圍管道中精確測量各種流體的流量，彎管傳感器可耐高溫、高壓、可在潮濕、粉塵、振動等各種惡劣的環境中正常工作，無插入件，無附加阻力損失，結構簡單，安裝方便。 二、彎管流量計的工作原理 1、原理 流體在管道中流動，在流經彎管時，流體類似于流過一個整流器，由于彎曲管壁的導流作用，在進入彎管前2D左右流體內側被加速，而流體外側被減速，直至進入彎管流體的流速形式被整流成近似于自由旋流理論描述的梯形速度流動模式，且在彎管45°截面處達到******，這個過程將持續在整個彎管中。在彎管出口處及下游2D范圍內，流速模型的變化過程是進口變化的反過程。彎管在45°截面各質點流速分布如圖1所示。  根據質量守恒定律、能量守恒定律和動量守恒定律，在相同過流截面，各流質點的能量不變，由于各質點流速的變化，就形成了彎管的內外側壓差△P。這個壓力差在45°截面時達到******，最穩定。且45°彎管斷面的流體平均速度v與壓差DP符合平方比例關系，流量愈大，差壓愈大。流體流過彎管時的流量系數與彎管的幾何結構尺寸(彎曲半徑R和內徑D)有密切關系，即流量系數a=f(R，D) 因此當彎管傳感器的幾何結構尺寸確定之后，只要測取彎管45°截面的內、外側壓差DP和流體的密度r就可以確定流體的平均流速v。 2、數學表達式 (1) 式中，a(R.D)—流量系數; DP—45°截面內、外側壓差; D—彎管內徑 ;R—彎管彎曲半徑;r—流體密度。 根據管道流體流速v與流量Q的關系就可以得到以下流量計算公式： Q=p D2 /4﹒v3.6r t/h (2) 三、測量系統的組成 彎管流量計的基本組成包括彎管傳感器和主機，還需要配置差壓變送器、壓力變送器和溫度變送器，系統組成如圖2所示。 1、差壓變送器用來檢測彎管傳感器產生的差壓值，因此它是彎管流量計測量系統必不可少的配件。 2、系統是否配置壓力和溫度變送器，要根據具體測量對象來決定，對于測量蒸汽或其它氣體介質的系統，原則上必須配置溫度和壓力變送器，因?yàn)樵跍y(cè)量彎管傳感器差壓的同時，必須測量介質的溫度、壓力值，以便能對蒸汽或氣體進行必要的實時溫、壓補償。見圖3。  |
