日立PLC應用在窯煤礦通風節能控制系統中

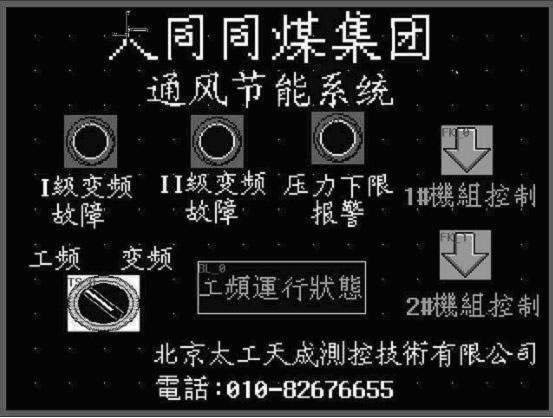

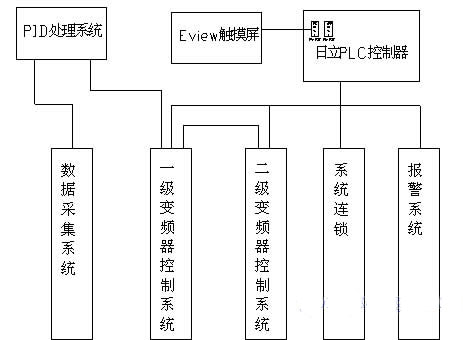

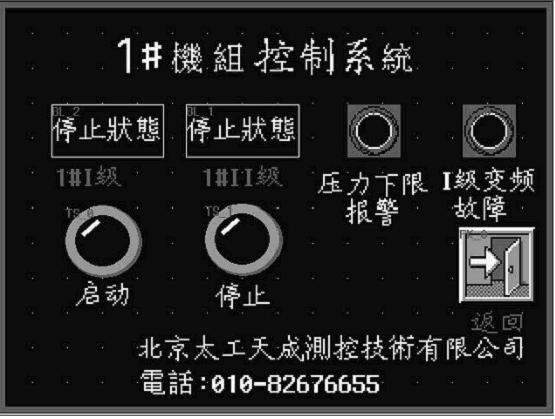

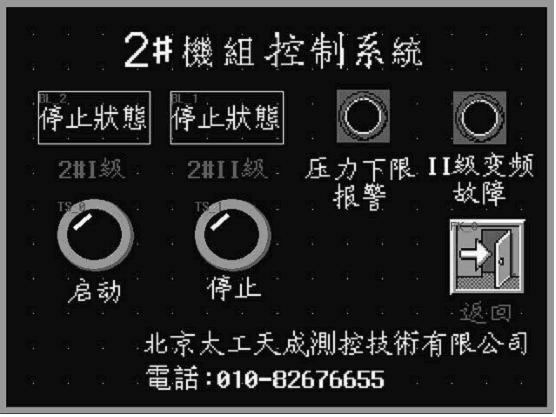

| 一、系統組成 本窯煤礦通風節能控制系統主要由觸摸屏、日立變頻器、日立PLC控制儀表、壓力傳感器以及其它低壓保護和控制電器元件構成。 本窯煤礦通風節能系統采用了先進的工業自動化、測控、變頻和通訊網絡技術，對系統進行全自動尋優控制，有效的降低能耗，減輕勞動強度，提高經濟效益和設備的使用壽命。設備的各項報警和保護功能齊全，安全系數大大提高。對通風管道壓力設備信息進行采集、顯示、并進行處理后作為實現自動化控制的依據，其中控制設備分為一級通風控制柜、二級通風控制柜等兩部分組成，其中通風管道壓力傳感器對通風管道壓力進行數據采集和對系統設備集中控制，更直觀的顯示現場系統在運行中的各種工況數據,提高了系統的可靠性。 二、系統結構  三、系統實現 觸摸屏主控界面如圖1：  在主界面，有三個報警指示燈：I級變頻器故障報警、II級變頻器故障報警、負壓下限報警，有一個工頻變頻狀態指示開關，有兩個機組控制界面選擇按鈕。 報警說明： 1：當I級變頻器出現故障時，I級變頻故障指示燈閃爍同時1級控制柜的故障指示燈點亮， 2#控制柜的故障蜂鳴器發出報警并閃爍。 2：當II級變頻器出現故障時，II級變頻故障指示燈閃爍同時1級控制柜的故障指示燈點亮，2#控制柜的故障蜂鳴器發出報警并閃爍。 3：當負壓下限報警時，負壓下限報警指示燈閃爍同時同時1級控制柜的故障指示燈點亮，2#控制柜的故障蜂鳴器發出報警并閃爍。 4：工頻變頻狀態指示開關。當1級控制柜的工頻變頻選擇開關處于工頻時狀態開關顯示工頻狀態，同時右邊顯示工頻運行狀態。當1級控制柜的工頻變頻選擇開關處于變頻時狀態開關顯示變頻狀態，同時右邊顯示工頻運行狀態。 5：1#機組控制圖標。當點擊1#機組控制圖標時進入1#機組控制界面。 6：2#機組控制圖標。當點擊2#機組控制圖標時進入2#機組控制界面。 1#機組控制界面如圖2：  1#機組控制界面有：1#I級電機運行狀態、1#II級電機運行狀態、1#機組啟動按鈕、1#機組停止按鈕、負壓下限報警、I級變頻故障狀態，返回主界面圖標等。 圖標說明： 1：1#I級電機運行狀態，當1#I級電機處于停止狀態時顯示停止狀態，當1#I級電機處于運行狀態時顯示運行狀態。 2：1#II級電機運行狀態，當1#II級電機處于停止狀態時顯示停止狀態，當1#II級電機處于運行狀態時顯示運行狀態， 3：1#機組啟動按鈕，點擊啟動按鈕，啟動1#I級電機同時1#I級電機狀態顯示運行狀態，1#I級電機啟動后延時100秒自動啟1#II級電機同時1#II級電機狀態顯示運行狀態 4：1#機組停止按鈕，點擊停止按鈕，停止1#I級電機、1#II級電機同時1#I級電機狀態顯示停止狀態，1#II級電機狀態顯示停止狀態。 5：當負壓下限報警時，負壓下限報警指示燈閃爍同時同時1級控制柜的故障指示燈點亮，2#控制柜的故障蜂鳴器發出報警并閃爍。 6：當I級變頻器出現故障時，I級變頻故障指示燈閃爍同時1級控制柜的故障指示燈點亮，2#控制柜的故障蜂鳴器發出報警并閃爍。 7：返回主界面圖標，點擊返回主界面圖標，觸摸屏退出1#機制控制界面返回到系統主界面。 2#機組控制界面如圖3：  2#機組制控制界面有：2#I級電機運行狀態、2#II級電機運行狀態、2#機組啟動按鈕、2#機組停止按鈕、負壓下限報警、II級變頻故障狀態，返回主界面圖標等。 圖標說明： 1：2#I級電機運行狀態，當2#I級電機處于停止狀態時顯示停止狀態，當2#I級電機處于運 行狀態時顯示運行狀態。 2：2#II級電機運行狀態，當2#II級電機處于停止狀態時顯示停止狀態，當2#II級電機處于運行狀態時顯示運行狀態， 3：2#機組啟動按鈕，點擊啟動按鈕，啟動2#I級電機同時2#I級電機狀態顯示運行狀態，2#I級電機啟動后延時100秒自動啟2#II級電機同時2#II級電機狀態顯示運行狀態 4：2#機組停止按鈕，點擊停止按鈕，停止2#I級電機、2#II級電機同時2#I級電機狀態顯示停止狀態，2#II級電機狀態顯示停止狀態。 5：當負壓下限報警時，負壓下限報警指示燈閃爍同時同時1級控制柜的故障指示燈點亮，2#控制柜的故障蜂鳴器發出報警并閃爍。 6：當II級變頻器出現故障時，II級變頻故障指示燈閃爍同時II級控制柜的故障指示燈點 亮，2#控制柜的故障蜂鳴器發出報警并閃爍。 7：返回主界面圖標，點擊返回主界面圖標，觸摸屏退出2#機制控制界面返回到系統主界面。 四、結束語： 窯煤礦通風節能控制系統自大同同煤集團驗收使用至今，正常運行證明：整個系統設計合理 先進；操作簡便；可靠性高；完全符合用戶預期的要求，達到節能的效果。 |
