交流伺服系統在制造業中的應用

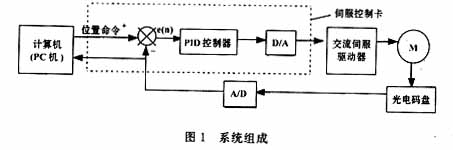

| 交流伺服系統在制造業控制中得到了更加廣泛的應用，對控制的要求體現在響應速度快、速度精度高、調速范圍寬、加減速性能好。隨著計算機技術、電子技術、電機磁性材料的不斷發展，交流伺服控制逐漸成為工廠自動化領域中運動控制的主流。 一、系統組成原理 系統的整體結構如圖1所示。
二、伺服控制方法 工業控制中常用的方法是PID調節器，盡管隨著現代交流調速技術的發展，出現了各種新型控制算法，如自適應控制、專家系統、智能控制等〔2〕。從理論分析，許多控制策略都能實現良好的電機動靜態特性，但是由于算法本身的復雜性，而且對系統進行模型辨識比較麻煩，因此，在實際系統中實現時困難，對于傳統的PID調節器而言，其******的優點在于算法簡單，參數易于整定，具有較強的魯棒性〔3〕，而且適應性強，可靠性高，這些特點使PID控制器在工業控制領域得到廣泛的應用。對于數控系統中的控制對象而言并不復雜，用PID調節器更易實現預期效果。 1、位置環PID控制算法 在數字PID調節控制系統中，引入積分環節的目的是為了消除靜差，提高精度，但在過程的開始、結束或大幅增加設定值時，會產生積分積累，引起系統較大的超調，甚至振蕩，這對于伺服電機的運行來說是不利的。為減小電機在運行過程中積分校正對控制系統動態性能的影響，采用積分分離PID控制正當其時，當電機的實階位置與期望位置的誤差小于一定位值時，再恢復積分校正環節，以便消除系統的穩態誤差。 積分分離PID控制算法需設定積分分離閥ε，當|e(k)|>ε時，即偏差值較大時，采用PD控制，減少超調量，使系統有較快響應;當|e(k)|≤ε時，即偏差值比較小時，采用PID控制，以保證伺服電機位置控制精度。 離散化PID控制算式為：
其中，k為采樣序號，k=0，1，2…;Kp、Ki、Kd分別表示比例、積分、微分系數。在實際中，若執行機構需要的是控制量的增量，根據遞堆原理可得增量式PID控制算式為：

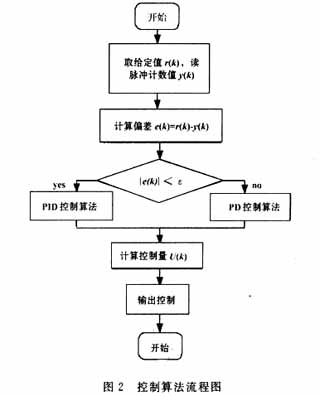

2、位置環控制算法流程 圖2所示為控制算法流程圖。

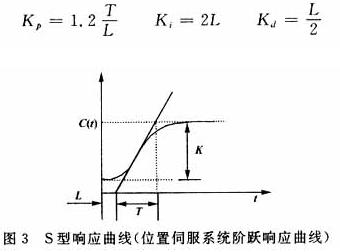

主控微機向控制卡發送PID參數，看給定的參數是否符合控制系統的要求，該過程需用參數整定實現。參數整定的主要任務是確定Kp、Ki、Kd及采樣周期T，比例系數Kp增大，使伺服驅動系統的動作靈敏、響應加快，而過大會引起振蕩，調節時間加長;積分系數Ki增大，能消除系統穩態誤差，但穩定性下降;微分控制可以改善動態特性，使超調量減少，調整時間縮短。通常的方法有擴充臨界比例度法和擴充響應曲線法，以及歸一參數整定方法。這幾種方法源于使用齊格勒-尼柯爾斯(Ziegler-Nichols規則)〔4〕，通?？烧J為交流伺服系統的模型為一階帶有延遲環節的模型(帶滯后的一階環節)：
數字系統中采樣周期的選擇與系統的穩定性密切相關。一方面要滿足香農定理，即ωs≥2ωmax，實際系統輸入及反饋的******頻率ωmax難以測定，另一方面采樣周期并沒有一個精確的計算公式，只能根據工程應用按經驗規則選取，對于機電控制系統，要求較短采樣周期，通常為幾十毫秒。 |
