PLC在精密磨削控制中的應用

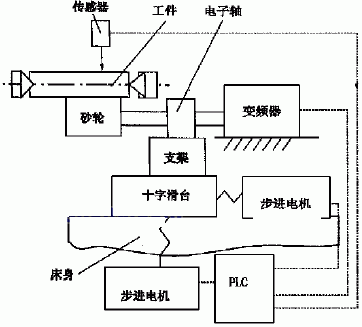

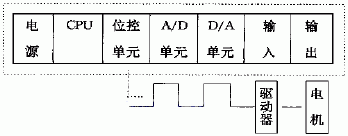

| 當今世界上精密加工技術發展很快，新的加工方法和設備層出不窮，計算機的廣泛應用使精密加工技術更為普及和多樣。實現精密和超精密切削加工有三種方法：(1)采用和研制高精度加工設備；(2)采用新的切削工具材料；(3)利用加工與測量控制一體化技術。前兩種方法成本較高，而后一種方法成本較低，具有廣闊的前景。在后一種方法中，除了要保證刀具的精度、夾具的精度以及測量精度外，還有一項重要內容就微進給機構的精度及其控制精度。筆者在控制精密磨削的研究中，利用步進電機帶動滾珠絲杠作為進給機構，在滾珠絲杠確定后，步進電機的控制精度成為了主要矛盾。 1、步進電機的控制 步進電機在不失步的正常運行時，其轉角嚴格地與控制脈沖的個數成正比，轉速與控制脈沖的頻率成正比?？梢苑奖愕貙崿F(xiàn)正反轉控制及調整和定位。由于步進電機和負載的慣性，它們不能正確地跟蹤指令脈沖的啟動和停止運動，指令脈沖使步進電機可能發生丟步或失步甚至無法運行。因此，必須實現步進電機的自動升降速功能。為了實現速度的變化，輸入的位移脈沖指令相應地要升頻、穩頻、和降頻些脈沖序列，可以由脈沖源加專用邏輯電路來產生，也可以由微型計算機產生。對于脈沖源加邏輯電路構成的控制器來說，控制邏輯是固定的，即控制電路一經固定，其控制邏輯也就固定了。 如果要改變控制邏輯和控制方案，必須改變電路結構和元件數，而使用計算機控制，不必改動硬件電路，只要修改程序，就可以改變控制方案。且可以從多種控制方案中，選取一種******方案進行控制和調節。也可以用同一套系統對不同控制方案的多臺步進電機同時控制。利用計算機控制的形式也很多，本文介紹PLC位控單元對步進電機的控制。 2、PLC系統組成及位控單元的工作原理 本研究所利用的PLC系統的組成包括如下七大模塊：電源，CPU，位控單元，I/O單元，A/D，D/A單元，如圖1所示。其中位控單元的主功能是當步進電機(或伺服電機)與電機驅動器聯結時，輸出脈沖序列控制電機的轉速與轉角。進給機構可以是2軸型，也可以是4軸型。本文采用的是前者，即滾珠絲杠的橫向進給與縱向進給，如圖2所示。具體地說，位控單元實現速度以及位置的控制方法有多種，如E點控制(單速度控制)，如圖3(a)所示；P點控制(多級速度控制)；線性加/減速和S型加/減速，(a)，(b)為線性加/減速，S型如。除此之外還有絕對位置控制和相對位置控制等。表1給出了E點控制不同模式的控制碼(P點與其相同)。

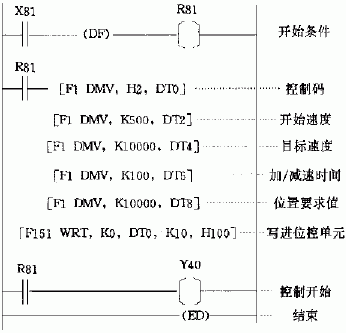

表1 E點（P點）控制碼

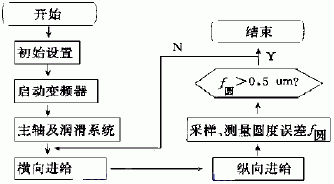

3、磨削加工PLC控制原理
4、結束語 |
