FameView和ABB AC500PLC應用在環保行業

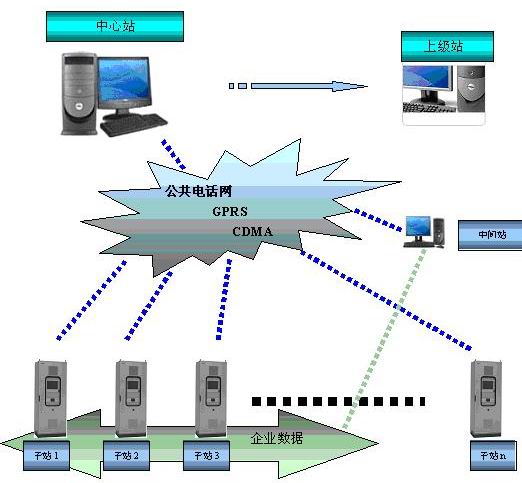

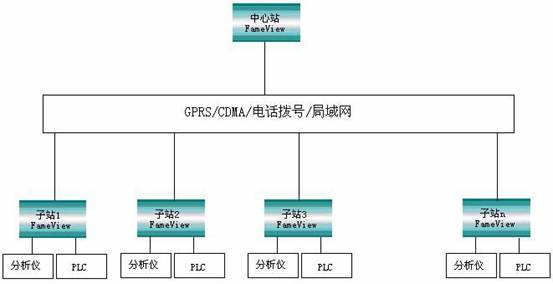

| 治理大氣污染，必須有準確可靠的監測儀器和系統來保證。煙氣連續監測系統CEMS在國內越來越多的滿足廣大用戶需求。在一些大型的重點項目和企業中應用CEMS，結合環境監測儀器、ABB PLC和杰控FameView軟件，完善煙氣連續監測系統，對促進高技術在監測儀器中的應用，具有很重要的意義。 CEMS中有很多種監測方法：比如煙氣SO2自動分析儀的原理有電導法、非分散紅外吸收法（動態范圍較窄）、紫外吸收法、紫外熒光法、火焰光度法和定電位電解法。采用方式主要有：（1）直接抽氣采樣法（2）稀釋抽氣采樣法（包括煙道內稀釋和煙道外稀釋，占85.5%，主要為歐美產品）；（3）在線直接測量法；（4）定電位電解法。 CEMS環保行業有兩個典型的特點： ·一是典型的SCADA應用； ·二是數據及報表處理比較復雜。 ·ABB AC500 PLC 和FameView在這兩方面做的最為出色； ·ABB PLC集成有MODBUS 主、從協議，通訊靈活； ·可配置的開關量、模擬量模塊，集成簡單； ·AC500的模塊和端子分離，預接線方便； FameView強大而簡單的數據庫連接功能，存儲各種數據到各種數據庫中； ·根據需求能提供各種打印報表； ·能通過寬帶/ADSL/GPRS/CDMA/電話撥號向中心站提供實時數據和歷史數據； ·提供中心站軟件，能接收和管理100個分站的數據； ·FameView近三年已成功應用到900多套CEMS子站和多個中心站。 AC500 PLC的部分開關量通道可以通過軟件設為輸入或輸出，這大大的方便了用戶的使用和適應現場的變化。而模擬量模塊上的每個通道都可以根據用戶的需求接入：電流，電壓和熱電阻信號，可以在同一個模塊上接入各種不同的分析信號，簡化了系統。  近年來，由于CEMS系統的要求越來越高，使得“組態軟件+PLC”的組合模式在CEMS系統中的應用越來越廣泛，并已逐步取代以前慣用的“上位軟件+單片機+板卡”，成為CEMS系統中實現數據采集及控制的******。 FameView組態軟件和ABB公司的AC500系列PLC共同開發的CEMS系統，以其高效穩定的通訊能力和強大的數據處理能力，逐漸為業界所認可。 AC500系列PLC是ABB公司的產品，其中煙氣上用了一款CPU是PM571，它的特點是： 1、24VDC供電，64K程序內存，1K字節指令執行時間0.3mS； 2、用戶程序密碼保護，支持多任務、浮點運算； 3、集成RS232/RS485、以太網RJ45； 4、CPU面板上能顯示狀態、診斷信息； 5、串口直接支持MODBUS主、從協議 6、支持多種語言編程FBD、IL、LD、ST、SFC、CFC 7、可以用SD卡擴展128M的數據空間 在沒有上位監控子站的系統中，AC500PLC的串口除了可以作為Modbus通訊外，還可以通過Modem直接和GPRS等系統相連，并可以在就地用SD卡儲存高達128M的歷史數據。 系統概述： 煙氣污染物排放總量數據監測系統（CEMS），根據使用需要的不同，可以選擇不同的測量參數（如：SO2、NOX、CO、CO2、O2、顆粒物、溫度、壓力、流速、濕度等）。這些參數數值一般由各類分析儀采集煙道中氣體進行測量分析后傳送到上位機，由上位機對其進行處理、運算、存儲、報表等。同時，上位機還要作為服務器與環保行政主管部門進行遠程通訊，向其提供數據。 污染源在線監控系統由專用數據處理軟件和采集傳輸系統兩大部分構成。系統拓樸結構如下圖：
|
