一、客戶需求： 唐山鋼鐵公司某焦化廠安裝許多起重設備，生產中心每天需要了解起重設備的工作狀況，要求把數據傳輸存儲到生產中心管理計算機上，起重設備在工作的時候處于運動狀態，使用有線通信方式不現實，需要使用無線傳輸方式。

　　二、解決方案： 1、系統組成本系統由生產監測中心、通信平臺、前端設備、測量設備四部分組成。

　　監測中心： 由服務器、GPRS數據傳輸模塊、操作系統軟件、數據庫軟件、系統軟件等組成。

　　通信平臺： 中國移動公司的GPRS-APN專網

　　前端設備： 遠程測控箱。

　　測量設備： 起重設備工作狀態監測器。

　　

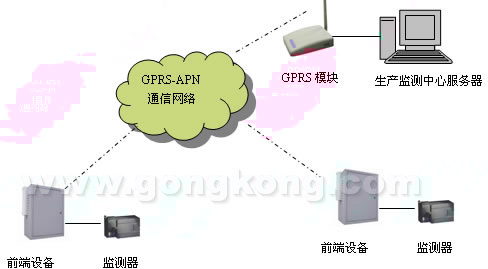

　　唐鋼起重設備遠程監測系統系統拓撲示意圖

　　2、中心配置：

　　2.1、生產監測中心設備主要由數據服務器和DATA-6101GPRS數據傳輸模塊（臺式）組成服務器和GPRS模塊之間使用串口線連接，服務器上安裝操作系統軟件、數據庫軟件、系

統軟件。

　　2.2、系統軟件由兩部分組成：監測系統軟件（工作站軟件）和前置機軟件。監測系統

　　 軟件畫面直觀，界面友好，具備數據顯示、模擬動畫、數據查詢、報警顯示、生成曲線，報表等多項功能。前置機軟件是平升公司專有的通信管理軟件，支持國產及進口的各

種組態軟件，支持集成商自行開發的系統軟件。

　　3、通信設備： 通信平臺及設備中國移動公司提供GPRS網絡平臺，建立一個APN專網，提供一個APN接入點，并為使用的每張SIM數據卡綁定一個固定的IP地址。網絡的保密性、可靠性高。平升公司生產的GPRS數據傳輸模塊可以登陸中國移動公司的GPRS-APN專網，在網絡上傳 輸數據。監測中心使用一個GPRS數據傳輸模塊，每個前端設備中安裝一個GPRS數據傳輸模塊，可以實現一個監測中心與多個前端設備的數據通信。

　　4、前端設備： 4.1、前端設備主要配置：

　　 DATA-6100 GPRS數據傳輸模塊（導軌式）：1套

　　 開關電源：1套

　　 空開、插座、接線端子：1套

　　 金屬防護箱：1套

　　4.2、唐鋼起重設備遠程監測系統前端設備原理示意圖

　　5、系統功能：

　　 ⑴、主動問詢功能：生產監測中心主動問詢獲取每個起重設備被監測的數據。

　　 ⑵、報警功能：通信中斷等故障出現時，監測中心有報警顯示。

　　 ⑶、顯示功能：顯示器的界面上顯示當時被監測設備的地址及主要數據。

　　 ⑷、數據存儲功能：服務器上的數據庫中存儲所有歷史記錄。

　　 ⑸、數據查詢功能：監測中心可以查詢?nèi)我鈺r間段每個起重設備被監測的數據。

　　 ⑹、曲線報表功能：所有存儲數據可以自動生成分析曲線和報表。

　　 ⑺、遠程維護功能：通信模塊具備遠程參數設置和維護功能。

　　 ⑻、拓展功能：可自由增減被監測起重設備的數量。通過增添設備，可增加其它功能。

　　6、系統特點：

　　 ⑴、可靠性高：系統及產品均為工業級設計，通信網絡為專網，具有高可靠性。

　　 ⑵、性能穩定：通信設備具有良好的自恢復功能，保證系統穩定運行。

　　 ⑶、性價比高：系統功能多，前端設備可以遠程維護，移動公司負責網絡，系統維護費 用低。

　　 ⑷、技術先進：通信采用網絡通信技術，國內先進水平。

　　7、技術指標：

　　 ⑴、中心數據服務器：CPU：PⅢ，1GHz以上；內存：128MB以上；硬盤：40G以上。

　　 ⑵、GPRS數據傳輸速度：40Kbps以上

　　 ⑶、前端設備工作環境：GPRS信號強；環境溫度：-20—+70℃；濕度≤90%無凝露，無腐蝕性氣體和導電塵埃，無爆炸危險物品。有220V交流電源。

　　 ⑷、其它技術指標：參閱平升公司“產品設計手冊”
