廣東南海發電廠位于廣東省佛山市，是廣東省主要的火力發電廠。在當前競價上網，燃料價格上漲的嚴峻形勢下，為提高自身的競爭力，創造更好的經濟效益。在二期擴建工程中，鍋爐水煤漿給料系統采用了先進的變頻調速技術，有力地保障了主設備的安全、經濟、穩定運行，取得了良好的經濟和社會效益。

二.現有調速方式的缺點：

在火力發電廠給料系統中，一般采用直流調速、滑差調速兩種傳統的調速方式。

2.1.直流調速的缺點：
1.直流電機體積大，造價高，安裝拆卸不方便。

2.直流電機故障率高，電刷與換向器之間容易產生接觸不良，電刷磨損較快，電樞容易短路，維修麻煩，費用高。

3.直流調速可靠性不太好，環境適應性差。當環境比較惡劣時，水潮氣容易使直流電機接地短路，使電機或調速板燒壞，而調速板維修又很困難。

4.直流調速系統性能差，調速比小，特別是在低速運行時，滿足不了一定的轉矩。

5.調速系統抗干擾性差，直流調速板附近如果有電磁干擾，調速板就不能正常工作。

2.2. 滑差調速的缺點：
1.上料現場粉塵多，電機常常因粉塵堵塞而燒壞。

2.滑差電機在運行中容易出現堵轉和同步現象，運行維護量大，維修麻煩。

3.滑差電機調速線性能較差，控制精度差，誤差大，難以進行給料量精確計算和控制，從而使燃燒工況不太穩定。

4.調速系統設備接線復雜，經常出現斷線問題，進而影響給料機的正常運行。

5.滑差電機保護功能單一，經常發生電機因過負載而燒毀電機事件。

6.調速特性和穩定性較差，影響鍋爐機組的正常工作。

7.滑差調速電機效率低，損耗大，容易發生故障。

三.變頻調速的優點：
直流調速和滑差調速方式已滿足不了現代大型電廠生產發展的需要。隨著技術的發展，變頻器經過十幾年的發展完善，產品性能、可靠性、穩定性都有很大的發展。四方變頻器采用了最新的電力電子器件絕緣柵型雙極晶體管（IGBT），它克服了大功率晶體管存在的二次擊穿現象，充分保證了變頻器的可靠性。在控制方面采用的數字信號處理器（DSP）運算速度高達16.7MIPS以上，具有32位數點小數運算功能，充分保證了變頻調速大量控制參數的采集和運算以及對外通訊，控制方法上采用無速度傳感器控制，具有很硬的外特性，采用多種優良的控制技術，實現了全面的保護功能，同時整個系統的合理集成和系統的完善設計，基本滿足了免維護的要求。這為變頻控制裝置納入上料控制系統，對降低系統運行成本，提高系統可靠性具有極大價值。

四.應用實例：
在廣東佛山南海發電廠二期工程上料水煤漿系統配用了四方C320無速度傳感器矢量型變頻器。鍋爐給料變頻調速系統由PLC、工控機、I/O采集板卡、通訊網絡及組件，同操器、操作器、備操器、變頻控制柜、IP44變頻電動機、螺桿泵等組成。通過控制電動機的轉速來實現對螺桿泵上料的控制，系統具有掉電，過壓，欠壓，過流，缺相及電機過載自動保護等功能。同時根據反饋量及工藝情況可選擇就地操作、遠程操作、自動操作等手段進行控制，并能與DCS系統實現通訊。

螺桿泵的工作原理是：螺桿泵工作時，液體被吸入后就進入螺紋與泵殼所圍的密封空間，當主動螺桿旋轉時，螺桿泵密封容積在螺牙的擠壓下提高螺桿泵壓力，并沿軸向移動。由于螺桿是等速旋轉，所以液體出流流量也是均勻的。螺桿泵特點為：螺桿泵能量損失小，經濟性能好，壓力高而均勻，流量均勻，轉速高，能與電動機直聯。螺桿泵流量是穩定的線性流動，具有自吸能力強、吸入高度強，流量與轉速正比，借助調速器可以實現量的自動調節，與變頻器搭配使用取得了非常好的使用效果。

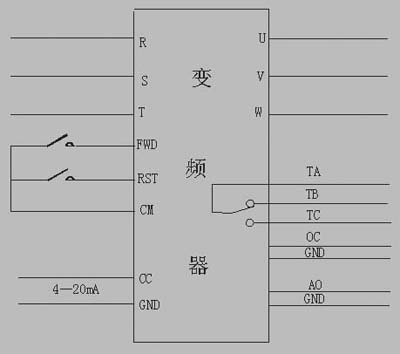

變頻調速系統電路圖如下所示：
