1 引言

　　變頻調速技術在電力拖動系統中的應用日益廣泛，它具有高效率、寬范圍和高精度的調速性能。采用PLC、變頻器和交流異步電動機組成的11水站氧槍供水泵控制系統具有低成本、高效益的優勢。煉鋼廠生產規模大，各種水泵比較多，其中幾臺氧槍供水泵尤其重要，并且使用生產水較多，能源消耗也較大，因此保證氧槍的正常運行和節約能源就顯得格外重要，通過對AB公司1336 PLUS Ⅱ變頻器的介紹，我們可以了解11水站氧槍供水泵的工作原理，以及它在生產中的應用。

2 氧槍冷卻水控制系統組成

　　11水站氧槍冷卻水控制系統包括以下部分：

　　2.1 執行部分：每套供水系統包括一臺變頻器、一臺交流電動機、一臺水泵、其它儀表檢測部分。

　　變頻器采用的是ROCKWELL公司的1336 PLUS Ⅱ變頻器。

　　變頻器型號為：1336F-BPR350-AN-EN-L4-LA2 250KW。

　　其型號為：YTSP355M-4 250KW 4700r/min 臥式 380V 50HZ

　　2.2 過程檢測部分：每個獨立氧槍冷卻水控制系統模擬過程量（流量、壓力、溫度）各3個量檢測，各電機還有檢測一次儀表、二次儀表等。

　　2.3 氧槍下槍開關量檢測單元：每個獨立氧槍冷卻水控制系統有一路開關量，當氧槍下槍并運行到等候點的時候，控制氧槍的PLC將發出下槍信號，此信號通過網絡給水處理PLC一個下槍的開關量信號，此信號再發給變頻器，那么變頻器收到此信號后將以高速運行，直到下槍信號消失。

　　2.4 控制部分：數據采集及輸出系統、工業控制計算機、顯示器。

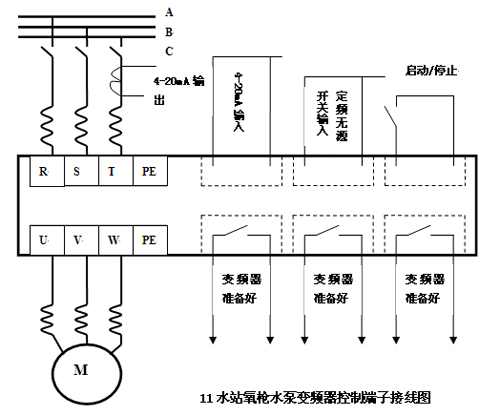

　　需要采集的數據主要有氧槍的回水溫度和流量、進水壓力、變頻器進線電流。對變頻器本身而言，與之相關的數據有：控制速度的4-20mA模擬量輸入、顯示進線電流的4-20mA模擬量輸出、定頻無源開關輸入、變頻器啟動/停止信號、變頻器準備好輸出信號。
