山西省兆光發電有限責任公司  馮陪一 閆福岐 馮昌

摘要: 隨著國民經濟的發展,節能降耗成為今后一段時期內工作的重點。大型水泵采用高壓變頻技術節能越來越受到重視和推廣。本文針對2×300MW直接空冷火力發電機組所配置的凝結水泵變頻改造的過程,從設備的配置、電氣接線、熱控邏輯組態、設備調試、投資效益分析以及需要注意的問題進行詳細的論述,希望能起到借鑒作用。

關鍵詞: 凝結水泵、變頻、節能、改造

1.系統介紹

1.1 設備參數:

　　　山西兆光發電有限責任公司一期工程裝機容量為2×300MW，汽輪機組為上海汽輪機廠有限責任公司制造。機組的凝結水系統設計為中壓系統，配裝KSB廠制造的凝結水泵，驅動水泵的電機為上海電機廠制造。技術參數為:

1.2 改造前凝結水系統運行情況:

　　　凝結水泵采用定速運行，凝結水經凝泵升壓后流經軸加，通過主凝結水調節閥（即除氧器上水調整門，系統編號為C-1）和低加進入除氧器。調整主凝結水調節閥開度來調節凝結水量，維持除氧器水位穩定滿足機組運行需要。另外凝結水還供給汽輪機低壓軸封汽減溫水用水，以及低壓旁路減溫、汽機低壓缸噴水減溫等用水。為防止機組低負荷運行時凝結水系統超壓和凝結水泵汽蝕，還設計有凝結水再循環管路，再循環調節閥C－2配合C－1調整除氧器水位，維持系統運行正常壓力。凝結水系統如圖1所示。

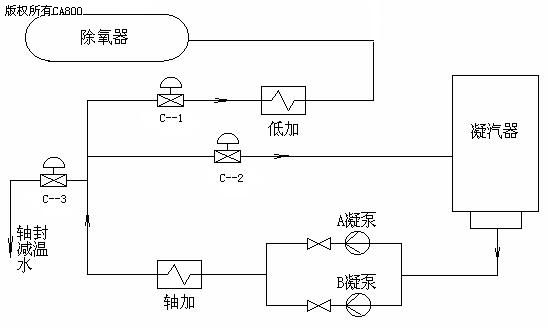

圖1：凝結水系統簡圖

2.改造基本方案和設備配置

2.1 改造基本方案:

　　　一拖二自動工／變頻切換方案。即: 配備一臺高壓變頻器，兩臺切換開關。通過切換開關把高壓變頻器切換到要運行的凝結水泵上去。變頻調速系統電源取自6kV電壓等級的主動力電源系統，由現場主控系統進行協調控制，根據運行工況按設定程序，實現對凝結水泵電動機轉速控制。主要功能為：

　　　高壓變頻器可以拖動A凝結泵電動機實現變頻運行，也可以通過切換拖動B凝結泵電動機實現變頻運行，但不能同時拖動運行。兩側凝結泵電動機均具備工頻旁路功能，可實現任意一臺電動機的變頻運行，另外一臺處于工頻備用，當高壓變頻器故障時，系統可聯鎖另一臺工頻電機運行。

2.2 工作原理簡述：

圖2：高壓變頻器工作原理圖

　　　高壓變頻器工作原理如圖2所示，1#、2#凝結泵共同采用一套變頻調速裝置。其中3QF表示高壓開關、TF表示高壓變頻器、M表示凝結水泵電動機； 4QF和1QF之間、5QF和2QF之間、4QF和5QF之間均存在電氣閉鎖和邏輯閉鎖關系（4QF分閘允許5QF合閘、5QF分閘允許4QF合閘），防止高壓變頻器輸出側與6kV電源側短路。1QF、2QF、3QF為現場已有設備，3QF、4QF、5QF只具備手動合閘功能。高壓變頻器高壓開關3QF安裝于“廠用6kV 配電室”，與母線連接。“高壓變頻器室”內所有開關的2路直流控制電源、2路動力直流電源均由#2機直流母線供電。

　　　1＃泵變頻運行時，斷開1QF、閉合3QF、4QF開關，1＃凝結泵處于變頻運行狀態；2＃凝結泵處于工頻備用狀態。當1＃凝結泵變頻運行故障跳閘時，系統聯鎖起動2＃凝結泵2QF開關工頻運行。2＃泵變頻運行時，斷開2QF、閉合3QF、5QF開關，2＃凝結泵處于變頻運行狀態；1＃凝結泵處于工頻備用狀態。當2＃凝結泵變頻運行故障跳閘時，系統聯鎖起動1＃凝結泵1QF開關工頻運行。

3.運行方式及控制邏輯：

　　　DCS系統可根據兩臺凝結泵的運行模式，自動調整控制對象和控制策略。主要包括二種控制策略：

第一種，變頻調節。根據不同負荷下的除氧器水位變化情況，調節凝結泵轉速控制除氧器水位穩定。

第二種，閥門調節。只要凝結水系統中有1臺泵在工頻運行模式下，系統就會采用閥門調節控制，此時高壓變頻器應運行在高頻率（45～50Hz）段以免出現不出水的情況。

　　　凝泵有變頻及工頻兩種運行方式。正常情況下，變頻泵作為運行泵長期運轉，工頻泵作為備用泵。高壓變頻器分為就地控制及遠方控制兩種,處于就地控制狀態時，DCS輸出的轉速命令信號跟蹤高壓變頻器轉速反饋，對高壓變頻器遠方操作無效。

　　　高壓變頻器受DCS控制時分自動、手動兩種方式。手動狀態時，運行人員通過改變畫面轉速控制塊控制高壓變頻器轉速。自動狀態時，根據DCS內部設定的除氧器水位定值自動控制高壓變頻器轉速。當變頻泵與工頻泵并列運行時，除氧器水位調節自動解出，調節閥C-1手動方式調節水位。變頻泵運行時，“高壓變頻器重故障”聯掉該泵的高壓開關（該聯鎖在就地實現），“高壓開關已跳”（即泵掉閘）的信號送DCS系統以工頻方式來聯啟備用泵。

　　　主凝結水再循環調節閥C-2根據凝泵出口流量和母管壓力調節，當流量小于300T/H,用流量信號調節, C-2開啟維持最小流量; 當流量大于300T/H,用壓力信號調節, 維持凝泵出口壓力≤2.6Pa，當壓力超過定值時，C-2開啟，開啟幅度決定于壓差值大小。若凝結水泵以工頻方式運行時，有關除氧器水位調節、閥門聯鎖、泵之間的聯鎖等邏輯仍按改造前邏輯關系完成功能。

　　　由于變頻凝結泵用改變轉速調節除氧器水位使得凝結水壓力低，而工頻泵仍采用主凝結水調節閥調節除氧器水位凝結水壓力很高，運行一旦發生凝泵變頻方式故障掉閘、聯啟備用工頻泵后，凝結水壓力、流量突然增大對除氧器水位控制甚至除氧器的設備安全都造成很大的影響。針對此問題設計了專門的控制邏輯：當變頻泵高壓開關事故掉閘聯啟備用工頻凝泵后，B凝泵電機啟動的信號作為C-1快關的觸發信號，除氧器水位調節閥C-1迅速聯鎖關小，關閥目標值與機組負荷成一定的函數關系，然后由運行人員手動調整其開度。

C-1閥位目標值與機組負荷的關系曲線如下表。

　　　運行中凝結水壓力隨負荷降低而下降，原來的“凝結水壓力低聯啟備用泵”的邏輯有可能將備用泵聯啟，反而增加了系統的不穩定性，所以將定值降低為0.18Mpa，邏輯回路不變, 同時“凝結水壓力報警”保留。為了保證機組的良好備用，機組正常運行期間備用工頻泵的出口電動門處于全開狀態。

　　　凝結水壓力低閉鎖低壓旁路門保護: 采用原來的回路和定值
