1引言

    隨著科學技術的發展，世界上各大公司相繼生產出許多不同類型的可編程控制器，給生活和工業生產的各個領域?qū)崿F(xiàn)自動控制提供了很多方便，其中西門子LOGO！可編程控制器就是應用起來比較方便的一種，它可以不需要借助其他工具就方便的進行編程，實現邏輯控制、時序等多種編程控制，應用起來方便實用，本系統中用壓力傳感器作檢測件，用壓力控制器（CD901）作為壓力比較控制中間環節，與西門子可編程控制器（LOGO?。┕餐M成控制系統。

2應用背景

    我公司動力二區由于用水情況的變化，有時需水量大，有時需水量小，供水壓力將隨用水量大小變化而不斷變化的，由于用水量變化很大使管網壓力波動非常之大，當用水量小時，即使只開一臺水泵管網壓力仍可達到0.35Mpa，致使管網憋壓造成能源浪費。當用水量大時，又必須開兩臺甚至三臺才能滿足工藝要求，這就要求崗位人員時常觀察管網壓力，并根據情況人工開機停機，這樣不僅壓力變化較大和調節滯后，而且會浪費能源，還可能造成供水不足影響生產等情況。當廠區內出現火情時，用水突然增加，而且要求壓力更高才能滿足消防需要，往往是出現火情后，由發現火情人員通知動力值班員，再由動力值班員去泵房開泵增壓，由于過程多，不能及時增壓，供水不足影響撲救工作，很可能延誤時機造成更不利的局面，后果可能不可收拾。

3系統控制方式

3.1手動狀態：

    該狀態時，編程控制系統停止工作，各水泵電機（一次水泵和消防水泵）分別由各自的按鈕控制啟、停，適合于系統故障或檢修時使用。

3.2自動運行：

    這種狀態即為正常運行方式，各水泵電機（一次水泵和消防水泵）均通過壓力檢測、壓力控制器、編程控制器，根據設定管道壓力和編程條件進行水泵電機的自動開啟、停機控制，自動增加或減少運行水泵電機量，實現供水管道壓力基本穩定的目的，在廠區任何地方發生火情時，可以通過安裝在各車間的消防按鈕就可以及時開消防水泵增壓，而不需要通知動力部門人員，再由他們到泵房增開水泵，不僅在正常生產時實現穩壓供水，更能在有消防需要時第一時間開啟消防泵，達到即保障生產又兼顧消防的目的。

4控制功能的實現

    正常生產時，3臺水泵并聯運行，實現恒壓供水；有火情時，通過布置在各車間的消防控制按鈕，實現立即開啟另兩臺消防泵增壓，保證生產、消防兩不誤。系統中用一臺LOGO!編程控制器進行協調，現場壓力信號經壓力變送器取樣，送至壓力控制器與設定值進行比較，比較后產生壓力信號到變頻器，進行調壓。若變頻器不能滿足壓力調節，壓力控制器產生高低報警信號，給LOGO!編程控制器啟、停相應水泵，以保證壓力穩定。

5.聯機方式：

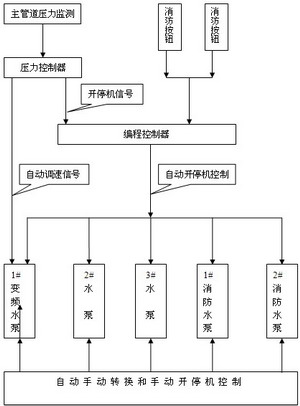

    下面給出系統各部分聯機方式，以便大家了解整個系統，聯機方式如下圖：


圖1
