1、前言

隨著嵌入式工業測控系統/linux網絡控制技術的快速發展，工業以太網得到逐步完善，在工業控制領域獲得越來越廣泛的應用。工業以太網使用了tcp/ip協議，便于聯網，并具有高速控制網絡的嵌入式工業測控系統/linux優點。隨著32位嵌入式cpu價格的下降，性能指標的提高，為嵌入式系統的廣泛應用和linux在嵌入式系統中的發展提供了廣闊的空間。由于linux的高度靈活性，可以容易地根據應用領域的特點對它進行定制開發，以滿足實際應用需要。

2、基于linux的嵌入式系統在測控系統中的設計

計算機測控系統本質上嵌入式工業測控系統/linux就是計算機控制系統，為了對被控對象實施控制，對其參數和狀態進行檢測是必不可少的。

2.1 測控系統整體設計

測控系統以基于linux的嵌入式嵌入式工業測控系統/linux系統為核心，應用程序可通過網絡進行更新，通過鍵盤進行人機對話，數據可通過lcd現場顯示。重要數據可以件形式保存在flash存儲器中，數據和報警信息還可通過串口向上位機傳輸，也可通過以太網口向inernet發布信息。用戶通過顯示界面查看設備狀態，設置設備參數，實現遠程嵌入式工業測控系統/linux監控、遠程維護。

2.2 總體框圖

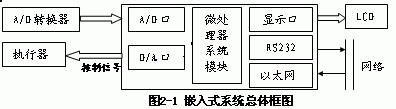

                                  圖2-1 嵌入式系統總體框圖

2.3 嵌入式系統硬件設計

2.3.1 硬件框圖

考慮一般測控系統對嵌入式系統嵌入式工業測控系統/linux要求比較多的功能有:鍵盤接口、顯示接口、a/d(或d/a)轉換單元、可擴展的uo接口、打印機接口、與pc機通信的串行接口、以太網口等。實現的嵌入式系統硬件框圖如圖2-2所示:

                                  圖2-2 嵌入式系統硬件框圖

2.3.2 linux下設備驅動程序的開發

linux系統中，內核提供保護機制，用戶空間的進程一般不能直接訪問硬件。linux設備被抽象出來，所有設備都看成文件。用戶進程通過文件系統的接口嵌入式工業測控系統/linux訪問設備驅動程序，設備驅動程序主要完成如下功能:

①探測設備和初始化設備；②從設備接受數據并提交給內核；③從內核接受數據送到設備；④檢測和處理設備錯誤。

3、基于 rtai-linux的嵌入式系統的軟件實現

3.1 rtai實時硬件抽象層的實現機理

引入嵌入式工業測控系統/linux新的數據結構rt_hal，形成了實時硬件抽象層rthal(real time hardware abatract layer),rt_hal結構體的定義如下:

struct rt_hal

{

struct desc_struct＊idt table;

void(＊disint)(void);

void(＊enint)(void);

unsigned int(＊getflags)(void);

void(＊setflags)(unsigned int flags);

void(＊mask_and_ack_8259a)(unsigned int irq);

void(＊unmask_8259a_irq)(unsigned int irq);

void(＊ack_apic_irq)(void);

void(＊mask_io_apic_irq)(unsigned int irq);

void(＊unmask_i0_apic_irq)(unsigned int irq);

unsigned long ＊io_apic_irgs;

void＊irq_controller_lock;

void＊irq_desc;

int ＊irq_vector;

void ＊irq_2_pin;

void＊ ret_from_intr;

struct desc_struct ＊gdt_table;

volatile int＊idle_weight;

void (＊lxrt_cli)(void);

};

在usr/src/linux/arch/i386/kernel/irq.c中初始化為rthal:

struct rt_hal rthal

{

idt_table, /＊中斷向量表＊/

linux_cli, /＊關中斷函數＊/

linux_sti, /＊開中斷函數＊/

linux_save_flags, /＊保存中斷前的標志＊/

linux_restore_flags, /＊恢復中斷前的標志＊/

task_and_ack_8259a, /＊中斷屏蔽＊/

enable_8259a_irq, /＊中斷使能＊/

linux_ack_apic_irq,

(), /＊在io_apic.c文件中設置＊/

&io_apic_irgs,

&irq_controller_lock,

irq_desc,

irq_vector,

(), /＊在io_apic.c文件中設置＊/

&ret_from_imr,

gdt_table, /＊全局描述符表＊/

&idle_weight,

()

};

初始化rthal時，指向函數的指針變量指向?qū)崿F(xiàn)原來標準linux中開、關中斷等功能的函數如下:

static void linux_cli(void)

{

hard_cli();

}

static void linux_sti(void)

{

hard_sti();

}

static unsigned int linux_save_flags(void)

{

int flags;

hard_save_flags(flags)

turn flags

}

static void linux_restore_flags(unsigned int flags)

{

hard_restore_flags(flags);

}

當加載rtai模塊時，執行rt_mount_rtai函數如下:

void rt_mountes_rtai(void)

{

rthal.disint=linux_cli;

rthal.enint=linux_sti;

rthal.getflags=linux_save_flags;

rthal.setflags=linux_restore_flags;

rthal.mask_and_ack_8259a=trpd_mask_and_ack_irq;

rthal.unmask_8259a_irq=trpd_unmask_irq;

}

rthal中指向函數的指針變量指向了rtai中實現的同名函數，在rtai中實現的關中斷函數如下:

static void linux_cli(void)

{

processor[hard_cpu_id()].intr_flag=0;

}

在rtai中引入新的數據結構processor，描述和中斷有關的處理器的狀態:

static struct cpu_own_status

{

volatile unsigned int intr_flag;

volatile unsigned int linux_intr_flag;

volatile unsigned int pending_irqs;

volatile unsigned int activ_irqs;

}

processor[nr_rt_cpus];

當嵌入式工業測控系統/linux執行關中斷時，只是將數據結構processor中的中斷標志位intr_flag設為0，而不是真正的清除eflags寄存器的if標志來關中斷，解決了linux中長期關中斷的問題。

3.2 采用rtai增強linux實時性的實現

通過修改linux內核相關的源文件，形成實時硬件抽象層。執行insmod命令，掛載上提供實時服務的rtai,rtai_sched,rtai_fifos模塊，得到如下信息:

linux tick at 100hz

calibrated cpu frequency 551268530hz

calibrated 8254-timer-interrupt-to-scheduler latency 8000ns

calibrated one shot setup time 3000ns

module size used by

rtai_sched 16608 0 unused

rtai_fifos 33468 0 unused

rtai 20728 1 (rati_sched rtai-fifos)

加載上應用程序需要的rtai模塊后，就可以在rtai-linux環境下開發應用程序。

3.3 基于rtai-linux的應用程序的開發

針對工業測控系統的數據采集、數據處理、控制、通信等具體應用，將應用程序分為實時任務和非實時任務。實時任務利用rtai提供的api來開發，編寫嵌入式工業測控系統/linux成內核模塊，工作在linux的核心態。用戶進程可利用linux操作系統提供的大量資源，進行tcp/ip網絡通信，開發圖形用戶界面程序等。實時任務之間、實時任務和非實時任務之間可通過fifo隊列和共享內存等方法通信。rtai-linux應用程序結構如圖3-1所示。

圖3-1 rtai-linux應用程序結構圖

數據采集任務的實現在rt_process.c中的主要函數如下:

static void data_collect()

{

rtf_put(fifo,&data_value,sizeof(data_value);/＊將采集的數據放入實時fifo中＊/

rt_task_wait_period();

}

int int_module(void)

rtime tick_period;

rt_set_periodic_mode(); /＊將定時器設置為周期模式＊/

rt_task_init(&rt_task,data_collect,l,stack_size,task_priority,1,0);/＊初始化數據采集任務＊/

return ()

}

void cleanup_module(void)

{

stop_rt_timer();

rtf_destroy(fifo);

rt_task_de-lete(&rt_task);

return;

}

數據顯示程序的實現在disaplay.c中的主要函數:

int main(void)

{

if((fifo=open("/dev/rtf()",()_rdonly))<0)

{

fprintf(stderr,"error opening/dev/rtf()\n");

exit(1);

}

read(fifo,&data_value,sizeof(data_value));/＊用戶進程從實時fifo中讀取數據＊/

printf("data%f\n",data_value)

}

4、結論

本文給出了一種應用于測控系統的基于linux的嵌入式系統的設計方案，能保證測控任務完成的實時性、可靠性，可以嵌入式工業測控系統/linux連到工業以太網，實現遠程監控，在工業控制領域有很好的應用前景。
