1  引言
    計算機及通訊技術已成為工業環境中大部分解決方案的核心部分，其在系統中的比重正在迅速增加。在工業控制中，交流電機的拖動越來越多的采用變頻器完成，不僅作為一個單獨的執行機構，而是隨著不斷的智能化，同遠程計算機之間可以通過各種通訊方式結合成一個有機的整體。在實際工程實施時，變頻器的啟動、停止、方向、告警、故障指示以及故障復位等控制通常為端子排開關信號控制方式，速度控制采用模擬量給定值控制方式來完成。由于變頻器的輸出端會產生強烈的干擾信號，控制器有時會造成誤動作的情況。當控制距離遙遠時，還存在敷線工程量過大的問題。隨著現場總線的底層控制網絡的發展，變頻器生產廠家推出了具有數據通信功能的產品，采用RS-485通信接口用于系統配置和監控是一種低成本的連接方案。

2  西門子變頻器的USS控制協議
2.1  USS協議的特點
    USS是西門子公司為變頻器開發的通信協議，可以支持變頻器同PC或PLC之間建立通信連接，常適合于規模較小的自動化系統。它以主從方式構成工業監控網站，在網絡內有一個主站，1～31個從站，各站點有唯一的標識碼識別。
    這種結構的特點是:用單一的、完全集成的系統來解決自動化問題。所有的西門子變頻器都可以采用USS協議作為通信鏈路。數字化的信息傳遞，提高了系統的自動化水平及運行的可靠性，解決了模擬信號傳輸所引起的干擾及漂移問題。通信介質采用RS-485屏蔽雙絞線，最遠可達1000m，因此可有效地減少電纜的數量，從而可以大大減少開發和工程費用，并極大地降低客戶的啟動和維護成本;通信效率較高，可達187.5kbit/s。對于有10個調速器，每個調速器有6個過程數據需刷新的系統，PLC的典型掃描周期為幾百毫秒，采用與PROFIBUS相似的操作模式，總線結構為單位站、主從存取方式，報文結構具有參數數據與過程數據，前者用于改變調速器的參數，后者用于快速刷新調速器的過程數據，如啟動停止、速度給定、力矩給定等。具有極高的快速性和可靠性。利用西門子變頻器的主機上提供的USS接口，僅在終端機中插入一RS-485通信板，就可實現變頻器的全部遠程控制。
2.2  USS協議的通信數據格式
    USS協議的通信字符格式為一位起始位、一位停止位、一位偶校驗位和八位數據位。數據報文******長度位256個字節，包括3字節的頭部、1字節的校驗碼和主數據塊，數據塊按照字的方式組織，高字節在前。通信數據報文格式如表1所示。

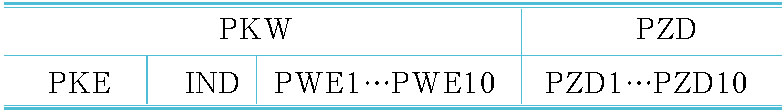

表1     USS協議的通信數據報文格式

3  PLC控制變頻器的程序設計
    PLC通訊程序采用子程序方式編制，主控程序對變頻器的控制通過調用有關子程序發送命令完成。數據接受由后臺中斷程序完成。發送命令子程序將變頻器目標速度值和命令參數加工為USS協議格式，發送出去，并設置發送標志，復位接受完成標志，并開允許接受中斷和定時中斷。
當變頻器發送響應報文時，激活后臺中斷程序接受變頻器的狀態值和當前速度值，存入接受緩沖區，并復位發送標志，設置接受完成標志。
3.1  主控程序
    按照采樣時間間隔，主控程序根據發送標志和接受完成標志，檢查變頻器接受緩沖區內容，并進行相應的處理。通訊程序由通信口初始化、運行、停止、速度設定等5個子程序和一系列中斷服務子程序構成，主控程序的流程如圖1所示。

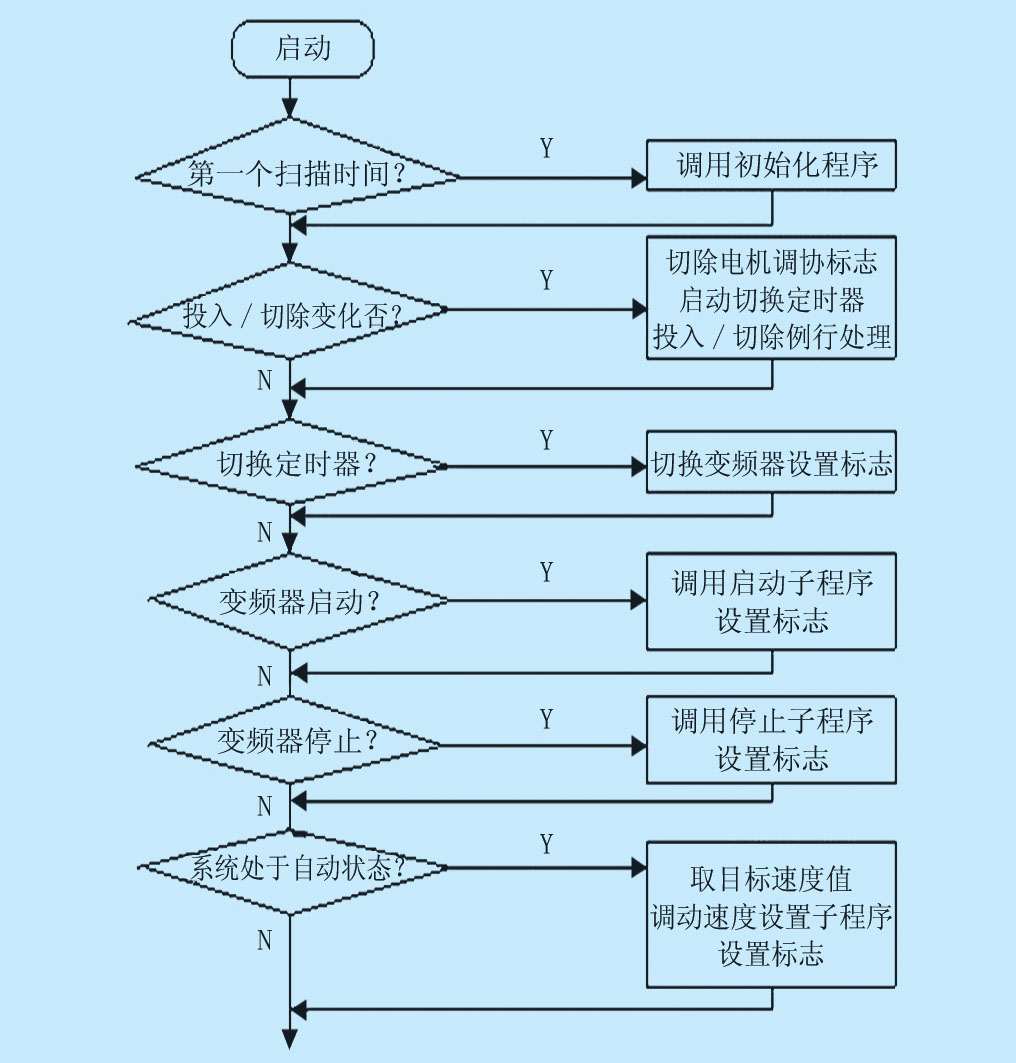

圖1     主控程序流程

3.2  通訊子程序
    通訊子程序如下:
    SBR0
    //通訊初始化程序
    MOVB 16#49，SMB30
    //初始化P0為9600kb，8bit，偶校驗
    MOVB 14，“P0－ST-LEN”
    //設置發送緩沖區，發送字符數
    MOVB 16＃2，“P0－ST-STX”    //STX
    MOVB 12，“P0－ST-LGE” //LGE
    MOVB 0，“P0－ST-ADR” //主站地址
    MOVB 255，“TO”
    ENI
    ATCH 4，25
    ATCH 6，11
    RET
    SBR2
    //電機啟動子程序
    MOVB BPADR，，“P0－ST－ADR”
    //取主控緩沖區的從機地址
    MOVW 16＃0C7F，“P0－ST－PZD0”
    //設定停止電機啟動、正轉
    CALL “Send-BP”
    //調用發送程序
    RET
    SBR 4
    //設定電機速度電機運行子程序
    MOVB“BPADR”，“P0－ST－ADRS”
    //取主控緩沖區的從機地址
    MOVW 16＃0C7F，“P0－ST-PZD0”
    //設定電機啟動、正轉
    MOVW “BIT/SP”，“P0－ST-PZD1”
    //取主控緩沖區的速度值
    LDW＞＝“P0－ST－PZD1”，16＃4000

//判斷是否超過******速度
    MOVW 16＃4000，“P0－ST-PZD1”
    CALL “Send-BP”
    //調用發送程序
    RET
    SBR5
    //發送程序Send-BP
    MOVD &VB3500，ACO
    //計算BCC
    MOVB 14，AC1
    //循環計算BCC，存入“P0－ST-BCCS”置位重發次數計數器
    XMT “P0-ST－LEN”，0
    //發送
    ATCH 0，9
    //發送結束中斷的中斷服務程序號
    MOVB 100，“h”
    //定時時間100ms
    ATCH 1，10
    //定時中斷處理，未接受倒數據，重發數據
    RET
3.3  中斷接收子程序
    中斷接收子程序由一系列服務程序組成，包括3種情況。
    (1) 判斷中斷接收的起始3個字符是否為制定字符，是將接收中斷指針指向下一個中斷程序，復位定時器，同時異或計算BCC值;否則將關閉接收中斷，等待定時中斷進行錯誤處理。
    (2) 對于數據塊的接收，采用計數方式控制，當計數為零時，計算的BCC值應為0，否則關閉接收中斷。
    (3) 定時中斷激活時表示接收超時，重發次數值減1，如果不為0，則自動將發送緩沖區的內容重新發送;為0，置位錯誤標志。

4  結束語
    在變頻拖動工程應用中，傳統的方法是采用開關量和模擬量信號對變頻器進行控制，信號容易受到干擾，出現控制上的錯誤。采用基于RS-485接口的USS通信協議對變頻器進行控制的方法，大大 減少了系統布線，可以避免現場可能的各種電
