FANUC數控系統主軸參數的巧妙應用

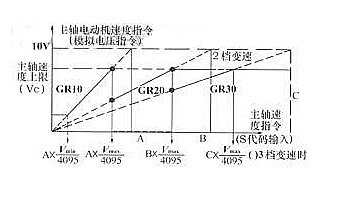

| 隨著數控系統功能的不斷擴展，合理使用數控系統所提供的功能參數去滿足機械要求，或完善機械的特殊設計具有重要的意義。下面僅以 FANUC-Oi（M 型） 數控系統為例，介紹主軸齒輪換檔參數的合理應用。 為了滿足用戶的切削要求，充分發揮主軸電動機的切削功率，主軸速度一般被劃分成幾檔，其檔位轉換靠齒輪變速箱來實現。以主軸電動機的最高限定速度來劃分，主軸的換檔存在著兩種形式。一種是主軸各個檔位的最高轉速所對應的主軸電動機最高速度相同。例如我廠的 XH756 臥式加工中心。另一種是主軸各個檔位的最高轉速所對應的主軸電動機最高限定速度不同 O 這種情況主要是在機械設計中由于某些原因而作特殊設計時，需要電氣進行完善。例如我廠的XH716 立式加工中心。 FANUC-0i 數控系統充分考慮了這兩種情況，把它們分為齒輪換檔方式 A 和 B 。下面以我廠的 XH756 和 XH716 為例簡要介紹齒輪換檔參數的巧妙應用。 1 齒輪換檔方式 A  |
