水廠管網調度監測方案
1 概述本方案探討基于GPRS/CDMA無線通訊的城市供水調度監控系統。 城市供水調度監控系統，實現包括水廠分控中心、管網加壓站和水源監控站等監測點的數據進行采集和監控。該系統由監控中心和各個水源監測點組成，各個水源監測點的數據采集終端（RTU或PLC）可監視和采集水位、壓力、流量、濁度、余氯、泵頻等各種數據，供控制中心及有關部門分析和決策取用，提高工作效率，保證供水質量，滿足日益增產的用水量的需求。 2系統結構

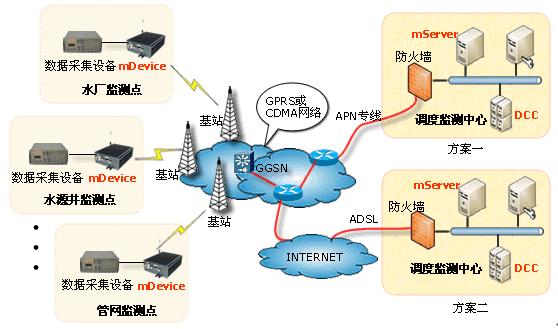

Ø 系統結構：如上圖所示，主要由數據采集RTU（或PLC）、mDevice無線數據傳輸終端、mServer無線通信服務器、調度監測系統服務器等組成。 Ø mServer： 一款運行在Windows/Linux操作系統上的無線通信服務軟件。mServer具有良好的人機界面，簡單易用。mServer集成了強大的通信功能，可以對eTung各系列mDevice進行映射管理、查看狀態、鏈路測試、遠程配置、遠程更新等操作?；趀Tung自主研制的ETCPTM協議，mServer保證了無線通訊的可靠性及用戶數據的完整性。 Ø mDevice： eTung的各系列無線終端的通稱，如MD600、MR900。mDevice一方面通過無線（如：GPRS/CDMA/3G）連接到Internet，并接入到mServer，另一方面通過網口或者串口連接著用戶設備。這里mDevice指的是MD-600 GPRS/CDMA無線智能數據傳輸終端, mDevice將現場采集到的數據，或直接或通過各生產調度分系統，實時地傳遞到調度中心主系統。 Ø 調度監測系統： 指通過DCC接口或其他方式與mServer相接的用戶程序即供水調度軟件系統，能對從mDevice接收到的數據進行分析、處理、顯示、存儲，從而完成對供水調度系統的管理和監測。它既可以與mServer運行于同一臺計算機上，也可以運行在與其有網絡連接的其他計算機上。 Ø 數據流向： 采集設備 ←→ mDevice ←→ mServer ←→ 調度監測系統 Ø 中心網絡選擇： 方案一后臺監控是通過專線直接連接到無線網絡，穩定性、安全性好。方案二中后臺監控是通過Internet連接到無線網絡，方便、費用低 3監測點 — 數據采集設備 數據采集設備：可監視和采集水位、壓力、流量、濁度、余氯、泵頻等各種數據的數據采集終端（RTU或PLC）。 4 MD-600無線數據傳輸終端 Ø EMC三級，超穩定，適用于工業現場 Ø 適用于GPRS和CDMA兩種網絡。MD-600包括支持GPRS的MD-600G和支持CDMA網絡的MD-600C兩種型號。其使用方式和接口全部一樣 Ø 支持永遠在線、按時上線、按需上線、喚醒上線四種工作模式 Ø ETCPTM數據傳輸協議保證數據不丟失，傳輸穩定可靠 Ø IMEI端口映射技術節省流量，智能嘗試間隔設置防止“費用爆炸” Ø 支持動態域名，MD-600可以通過動態域名找到后臺監控中心，從而后臺不用使用固定IP地址 Ø 短信配置使得用戶可以遠程改變MD-600的各項配置并重啟動，配置項中包括改變后臺監控中心的動態域名和IP地址
|
