PLC在錦綸廠的應用

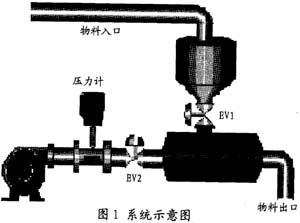

| 1、引言 錦綸廠聚合車間粒料輸送裝置是整個錦綸生產裝置中的一套重要的設備。隨著微處理器，大規模和超大規模集成電路的迅速發展，過程控制領域中，傳統的常規儀表監控設備、繼電邏輯控制器很大程度上被PLC所取代。如何充分利用PLC硬件、軟件資源，用較低費用獲得高性能的自控系統便是自動化人員面臨的現實問題。由于錦綸廠原系統采用繼電邏輯控制，控制系統性能不穩定，故障多，維護困難，因此須對原設備進行改造。本文應用SIEMENS公司生產的SIMATIC S7-200型可編程控制器，研制了一套符合錦綸廠聚合車間生產工藝要求的PLC控制裝置。設計過程中，充分利用PLC本身資源，大大減少設各故障率和設備占地面積，發揮系統的高性能。 2、工藝流程 錦綸化纖生產過程中的聚合車間，是整個生產過程中的一道關鍵工序，當上道工序把其加工出來的粒料送入聚合車間的下料罐后（如圖1），通過控制下料閥，使物料進入輸送罐，然后利用壓縮空氣把加工好的粒料輸送至下一道工序。整個工藝過程中須考慮到與上、下道工序的協調控制問題：1.檢測空壓機是否正常運行，壓縮空氣壓力是否正常，以便加工后的物料迅速送走。2.檢測下一道工序所要求的氮氣壓力是臺正常，在系統無故障時，控制裝置可工作于手動或自動工況，否則以聲光報警，提示操作人員，以便進行處理。  |
