| 無線網絡時代使人們擺脫了網絡對于有線系統的依賴，把網絡資源從書桌前帶到了戶外。通過架設無線路由器，滿足了網絡應用對實時性、移動性要求高，及野外作業行業的基本需求，近年來，隨著無線應用的發展，戶外路由器也成為工業組網通訊中必不可少的網絡設備之一。而在工業組網通訊中，網絡的安全和穩定性也長期困繞著企業。比如在山區、森林、草原、沙漠等艱苦復雜的區域，由于基礎網絡建設不足，常規的戶外路由器已滿足不了特殊領域的工況現場需求，面對復雜及惡劣環境需求，一種新型戶外路由器也就應運而生。此方案即介紹這種戶外路由器——NORCO BIS-6210，在工業組網通信中的應用。該方案不僅具有可靠的通信能力，更好的移動性、靈活性，而且適合快速安裝、低投入，完全符合IEEE802.11B/G行業標準。 案例背景
在CeBit展會中，一位來自波蘭的工程商聯系上了華北工控項目人員。根據工程商的描述，波蘭位于中歐東北部，地勢北低南高，中部下凹。地勢遼闊，人口密度比較稀少。有線組網通信工程量太大，很多邊緣地區有線通信難于實現。同時，波蘭屬于大陸型氣候,但受波羅的海影響,氣候形態較多變。秋下雨冬下雪,春季溫暖但日夜溫差大。常規的無線通信方案對戶外路由器的硬件要求較高，氣候惡劣對組網設備的安裝、維護和調試成本都相對較大。復雜的應用情況使得該工程不得不尋求一家能提供穩定、安全、易于維護、同時硬件成本相對較低的硬件供應商的幫助。
系統需求
傳輸距離遠，接收終端多，結構復雜
面對民用、商用及家用網絡通信，需節約成本，通信穩定
網絡分期實施，要求易擴展，后期網絡接入主干時不應影響已投入使用網絡的運行
設備要求很高的可靠性，滿足無人職守的需要
單點的鏈路故障不應該影響網絡數據的傳輸
現場工作環境復雜，高溫，潮濕，強電磁干擾因素不定 方案說明
了解工程商的應用需求，華北工控項目小組分析了實施過程中的難點和細節，給工程商推薦了華北工控戶外路由器NORCO BIS-6210的具體實施方案。

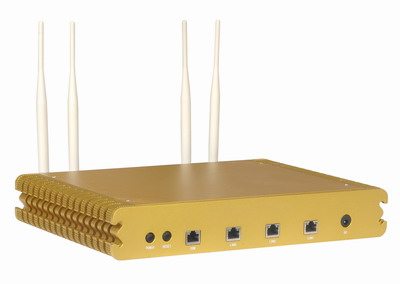

Router PC BIS-6210作為一款戶外路由器產品，在一些社區、公共場所或偏遠地區，由于傳統有線網絡的局限性以及成本的約束，無線網絡無法覆蓋。而華北工控戶外路由器平臺將會極大地解決這一問題。Router PC BIS-6210遠距離802.11B/G無線解決方案具有可靠的通信能力、更好的移動性、靈活性、快速安裝以及低投入等優點，完全符合IEEE802.11B/G行業標準。采用防水、防塵設計，和高性能低功耗方案，適合嚴苛的室外環境。基于POE以太網線供電，具有獨特的自動偵測數據鏈路的連通狀況，出現異常將主機自動復位，確保網絡長時間運行安全、穩定。

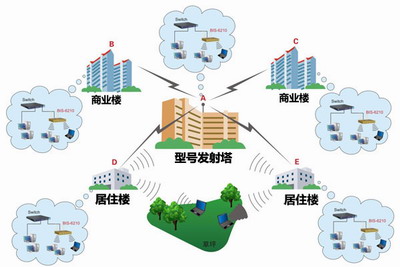

工程商通過BIS-6210組建蜂窩型網絡，在保證網絡通暢的同時，增強網絡發射信號，******范圍的擴充網絡覆蓋率，使公共社區、公共場所或網絡信號偏遠地區網絡盲點率下降，傳輸穩定持久。 產品說明
BIS-6210采用華北工控自主開發的路由器專用低功耗底板NORCO-7680。NORCO-7680主板標準尺寸為220mm X 160mm，采用AMD GX3 + CS5536芯片組，支持AMD LX700/LX800，單電源（+12V）+POE供電（WLAN）。主板提供1根DDR SO-DIMM，支持DDR2 333/400，容量******可達1GB；LAN為標準RJ45接口，配置Realtek 8100C芯片，提供10/100M網絡支持；3個標準 mini-PCI插座和1個擴展插針（2 x 45），可擴展4個PCI資源。該款主板提供一個標準50Pin CF卡插座、2個USB接口。 實施特點
由于BIS-6210采用工控機級別的原器與組件，系統在可靠性、實時性、擴充性、軟硬件兼容性、系統監測和自復位等方案滿足了工況要求，面對波蘭惡劣氣候，能長期穩定的運行，其MTTR (Mean Time to Repair平均修復時間)為5min，MTTF（平均失效前時間）達到 10萬小時以上，其信號增強模塊和無線傳輸功能穩定有效的保證了終端與服務器鏈接通暢！
|
