AB PLC 和VB客戶端的通訊

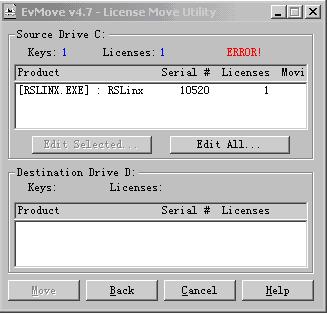

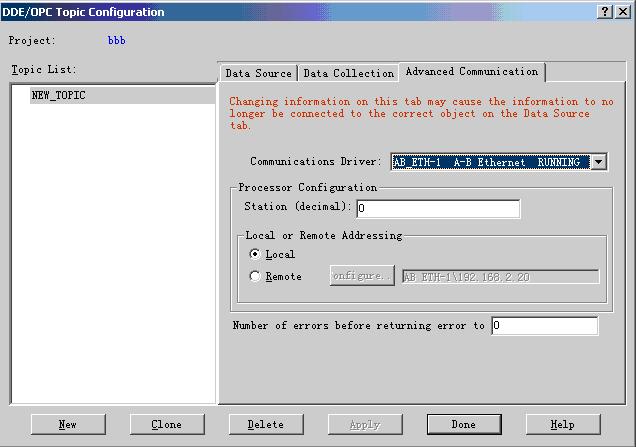

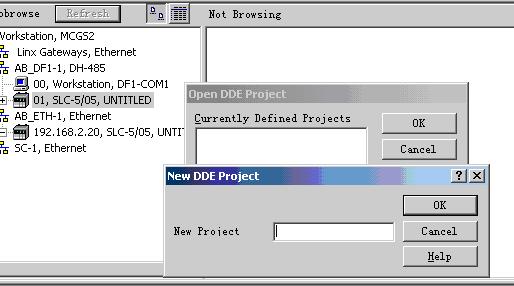

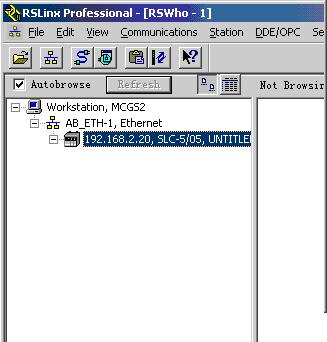

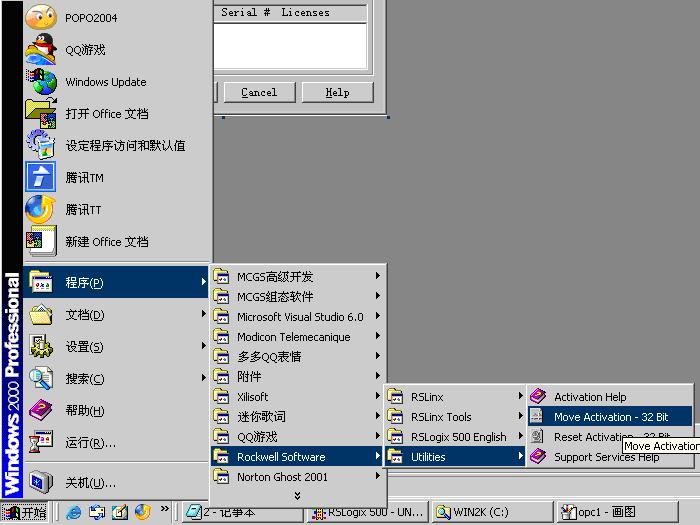

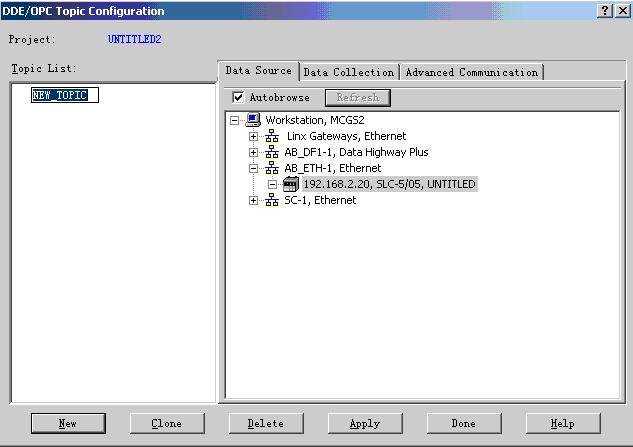

| 1、授權 AB  javascript:if(this.width>500)this.width=500" border=0 dypop="按此在新窗口瀏覽圖片">點擊運行會彈出如下對話框：  javascript:if(this.width>500)this.width=500" border=0>現在將授權軟盤插入到軟驅，點擊“OK”按鈕將授權文件拷貝到電腦硬盤上，如果授權成功，會彈出如下對話框，以確認RSLINX.EXE應用軟件已經授權成功。  javascript:if(this.width>500)this.width=500" border=0>2、RSLinx.EXE軟件的設置。 在設置好RSLinx.exe應用軟件的授權后，運行RSLogix 500軟件，設置好AB  javascript:if(this.width>500)this.width=500" border=0>在列表里選中要通訊的  javascript:if(this.width>500)this.width=500" border=0>3、OPC服務器的配置 在確認RSLinx軟件已經能夠正確和  javascript:if(this.width>500)this.width=500" border=0>打開一個OPC工程后，就可以正式開始配置OPC 服務器了，通過選取DDE/OPC-Topic configuration菜單項，建立一個OPC服務主題。在彈出的如下窗體中，選取要配置成OPC服務器的對應選項，點擊“New”按鈕，編輯一個OPC服務器主題名稱（可取任意名稱）。  javascript:if(this.width>500)this.width=500" border=0 dypop="按此在新窗口瀏覽圖片">切換到“Data Collection”頁，通過Processer Type下拉框，選擇正確的  javascript:if(this.width>500)this.width=500" border=0 dypop="按此在新窗口瀏覽圖片">切換到“Advanced Communication”頁，通過Comunication Driver下拉框，選擇和  javascript:if(this.width>500)this.width=500" border=0>設置好OPC服務器后，點擊“Done”按鈕，確認關閉窗口。 配置好一個服務器后，在如下圖的列表中選定剛才配置過的  javascript:if(this.width>500)this.width=500" border=0>目前為止OPC Server已經正確配置。可以通過vb客戶端的OPC設備構件，進行數據的連接。 VB客戶端連接RSLinx 首先我們?yōu)榱苏{(diào)試方便，先編寫一個  javascript:if(this.width>500)this.width=500" border=0>將程序下載進  javascript:if(this.width>500)this.width=500" border=0>打開后程序運行如下： 點擊List OPC Server列出所有OPC Server并選擇RSLinx OPC Server，點擊Connect連接RSLinx服務器： 在Add Group to OPC Server框中加入Group Name組名 1、更新數據速率等選項后，點擊Add Group，如下圖 這時就可以添加標簽了，標簽對應著OPC Server的路徑，路徑可以由RSLinx中的，copy DDE/OPC LINK中看到。添加好后如下圖：  此主題相關圖片如下，點擊圖片看大圖： javascript:if(this.width>500)this.width=500" border=0>這樣就可以通過vb客戶端軟件上的 Current value讀到這個變量的值，通過Write value來寫這個變量。 |
