【控制要求】
• 某公司每天有四個響鈴時刻：上午上班、上午下班，下午上班、下午下班。上班或下班時間一到，電鈴立即發出鈴聲，鈴聲持續一分鐘。四個上下班時刻可任意設置，且可隨時校對當前時間。
z進行時間設置和校對的操作。 【元件說明】
| PLC 元件 |
控制說明 |
| M0 |
時間設定按鈕 |
| Y0 |
工作電鈴 |
| R4128～R4134 |
讀出的萬年歷數據 |
| D200～D206 |
寫入的萬年歷數據 |
| D5000～D5023 |
上下班時間點數據 |

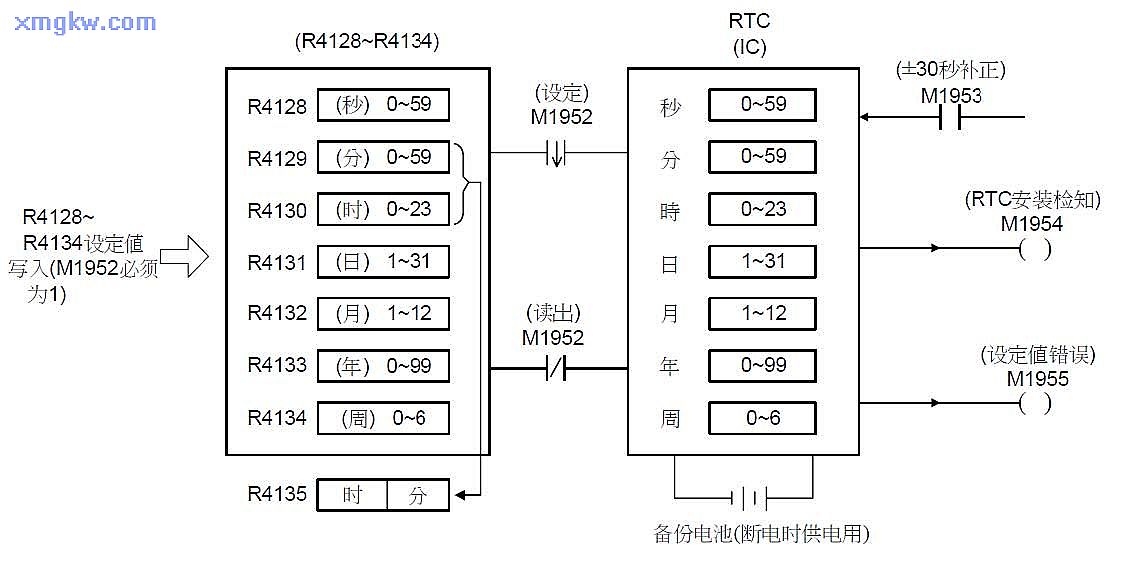

【RTC與PLC內部特殊緩存器的對應】
表1 定時器設定暫存器
| 響鈴時間 |
起始時間 |
|
結束時間 |
|
| |
原始設定時刻 |
總秒數 |
原始設定時刻 |
總秒數 |
| 組別 |
時 |
分 |
秒 |
秒 |
時 |
分 |
秒 |
秒 |
| 上午上班 |
R5002 |
R5001 |
R5000 |
DR6000 |
R5005 |
R5004 |
R5003 |
DR6002 |
| 上午下班 |
R5008 |
R5007 |
R5006 |
DR6004 |
R5011 |
R5010 |
R5009 |
DR6006 |
| 下午上班 |
R5014 |
R5013 |
R5012 |
DR6008 |
R5017 |
R5016 |
R5015 |
DR6010 |
| 下午下班 |
R5020 |
R5019 |
R5018 |
DR6012 |
R5023 |
R5022 |
R5021 |
DR6014 |
表 2 FUN112.BKCMP上/下限列表
| 組別 |
開始響鈴時刻 |
停止響鈴時刻 |
輸出 |
| 上午上班 |
DR6000 |
DR6002 |
M10 |
| 上午下班 |
DR6004 |
DR6006 |
M11 |
| 下午上班 |
DR6008 |
DR6010 |
M12 |
| 下午下班 |
DR6012 |
DR6014 |
M13 |

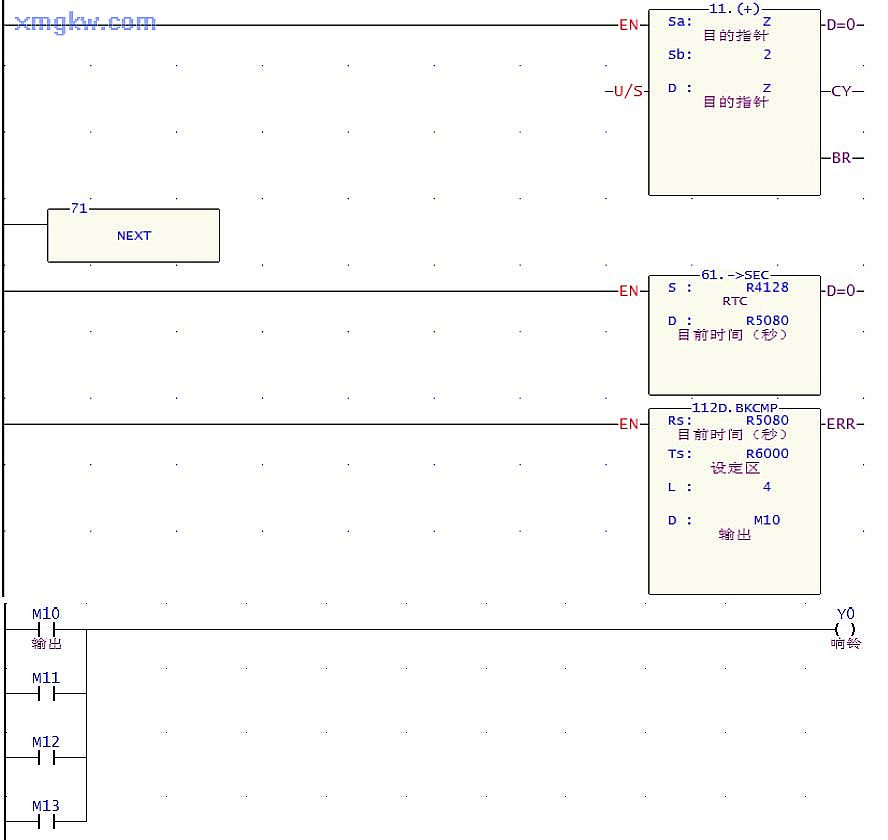

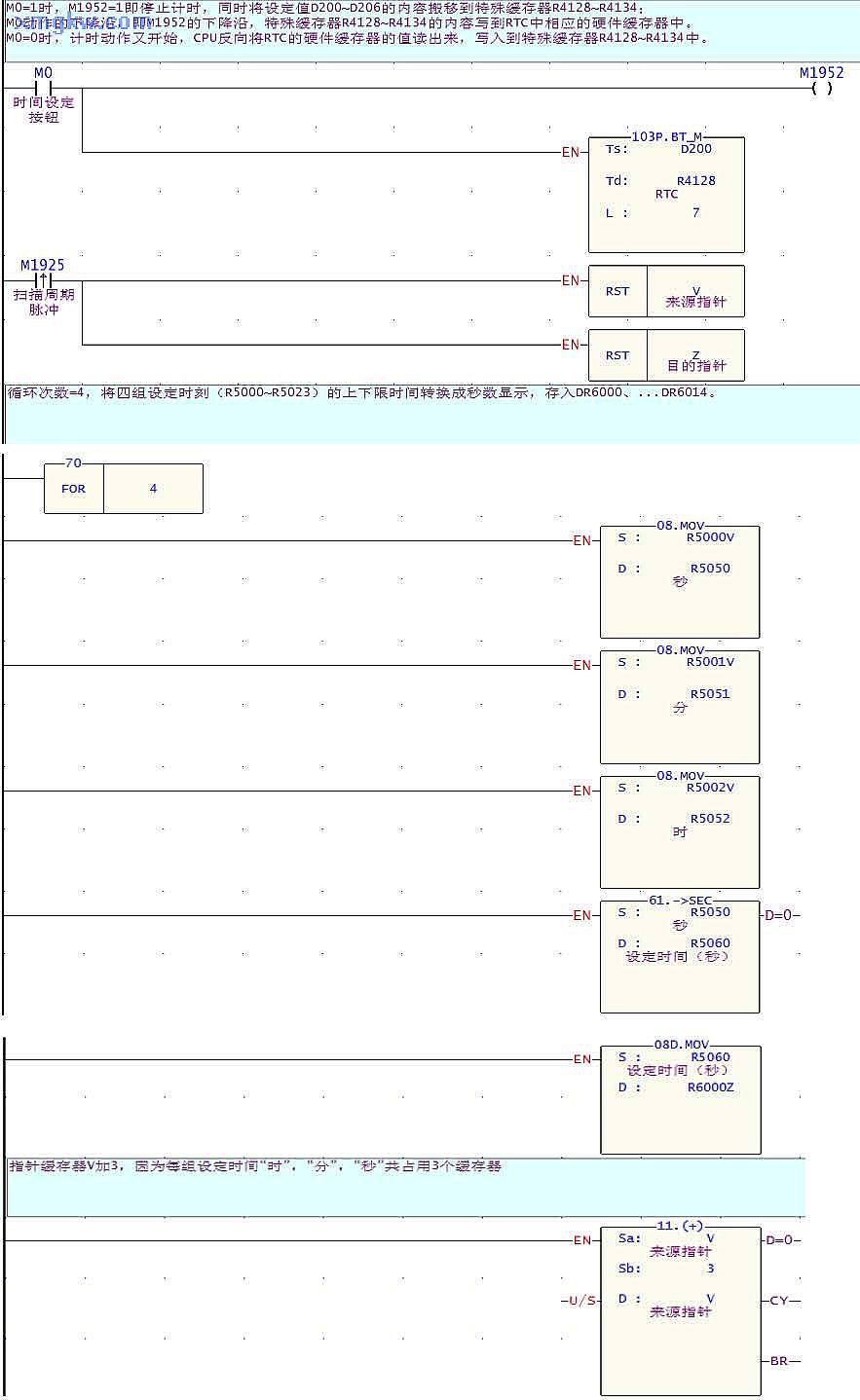

【控制程序】

【程序說明】
- （1） RTC設定（ R4128～R4134 → RTC）： RTC設定動作只有在繼電器 M1952 由1→ 0瞬間執行一次。
- 在M1952 由1→ 0 瞬間將 R4128～ R4134的設定值寫到 RTC中相對應的硬件緩存器中。在M1952回到0 后計時動作開始，同時每次掃描 CPU 將反向地將 RTC中的時間值讀出，寫到 R4128～ R4134 去。

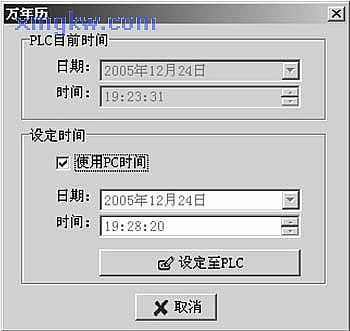

- （2）時間的設定，也可以在 WinProladder界面中方便實現：點選菜單“PLC”Æ“設定”Æ“萬年歷”,即可出現下列窗口：
- （3）將每次響鈴的上下限時刻轉換為秒，再結合 FUN112.BKCMP指令，即可實現一分鐘內響鈴。
- （4）上下班的時間一般來說較為固定，因此緩存器列表 R5000～R5023的內容在 “緩存器表格 ”中設定即可，而不必使用搬移指令，占用程序執行時間。若需要調整時，只需要在 Winproladder的監視頁面或者在觸摸屏中修改對應的內容即可。
- （5）此例只要略加修改，即可應用于養殖場，蘭花栽種，或定時加熱系統等場合。

|
