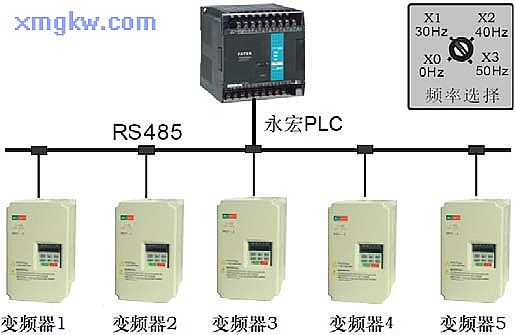

【控制要求】用一臺 FBs-24MC PLC主機通過 RS485通訊，控制多臺變頻器時，有時需要多臺變頻器的運轉頻率相同。假設通過 PLC內部程序使得 PLC的 D10~D14分別對應 5臺變頻器的驅動頻率。這時，只需旋動多段旋鈕開關，即可同時改變 5臺變頻器的頻率。
【元件說明】
| PLC 元件 |
控制說明 |
| X0 |
選擇 0Hz頻率：當旋鈕旋轉到〝 0Hz〞位置時， X0狀態為 ON |
| X1 |
選擇 30Hz頻率：當旋鈕旋轉到〝 30Hz〞位置時， X1狀態為 ON |
| X2 |
選擇 40Hz頻率，當旋鈕旋轉到〝 40Hz〞位置時， X2狀態為 ON |
| X3 |
選擇 50Hz頻率，當旋鈕旋轉到〝 50Hz〞位置時， X3狀態為 ON |
| D10-D14 |
變頻器 1 ~5的驅動頻率 |
【控制程序】

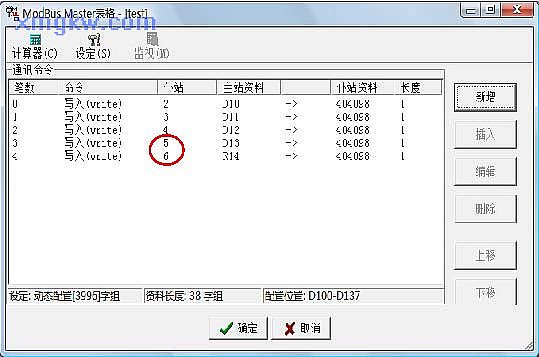

通訊表格：
【程序說明】

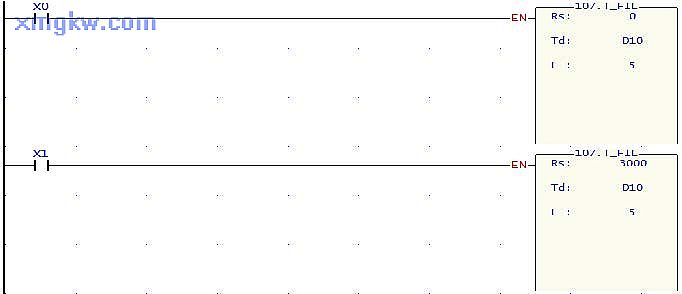

- X0=ON時，將 0傳送到寄存器 D10~D14，5個變頻器的運轉頻率為 0Hz。
- X1=ON時，將 3000傳送到寄存器 D10~D14，5個變頻器的運轉頻率為 30Hz。

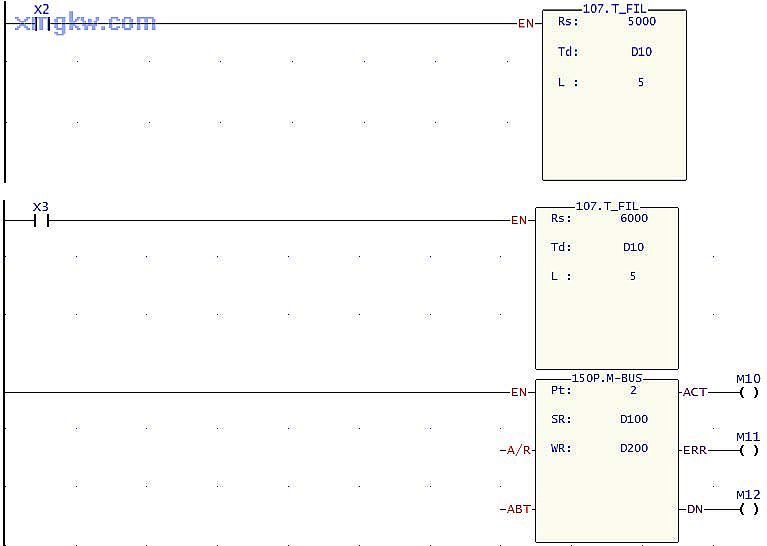

- X2= ON時，將 5000傳送到寄存器 D10~D14，5個變頻器的運轉頻率為 50Hz。
- X3= ON時，將 6000傳送到寄存器 D10~D14，5個變頻器的運轉頻率為 60Hz。
- FUN.150指令，通過 ModBus協議與變頻器通訊，通訊表格見上圖。
- FUN107.T_FIL，單筆數據多點傳輸。比一般的 MOV指令，程序長度縮小為 1/5。
|
