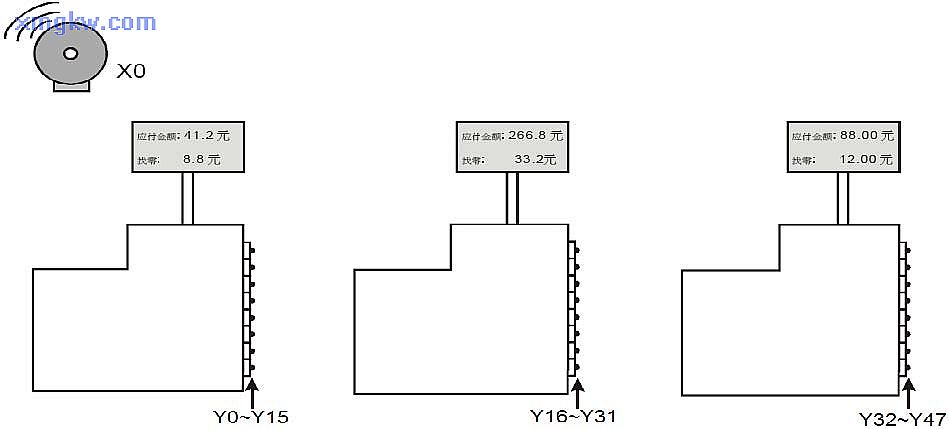

【控制要求】超市因火災及搶劫等情況發生報警時，需將所有區域錢柜的現金抽屜鎖住，直至警報解除。【元件說明】
| PLC 元件 |
控制說明 |
| X1 |
報警器信號：報警器響時， X1狀態為ON |
| D10 |
錢柜數量 |
| P0 |
指針緩存器 |

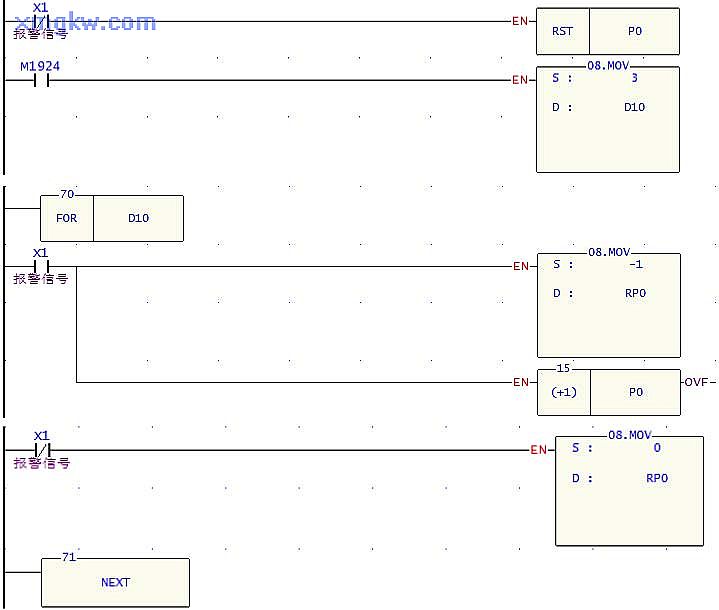

【控制程序】【程序說明】

- 16個抽屜。通過控制 D10可以控制 FOR~NEXT循環的次數，從而決定控制錢柜的數量，本例中D10=3，即可對 3個錢柜的 48個抽屜進行控制。

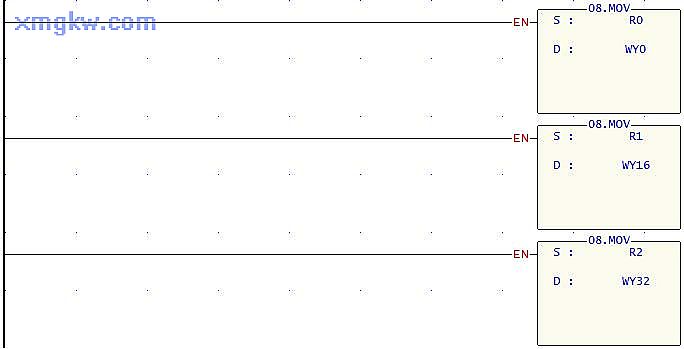

- 2. P0=0時，RP0代表R0；P0=1時，RP0代表R1；P0=2時，RP0代表R2。當警報響時， X0=ON，F(xiàn)OR~NEXT循環執行3次，F(xiàn)FFFH被依次送到 R0～R2中，F(xiàn)OR~NEXT循環執行完畢后， R0~R2的值被送到外部 Y輸出點，所有 Y輸出被置位為 ON，將每個錢柜抽屜鎖住。
- X0=OFF，F(xiàn)OR~NEXT循環執行3次，H0被依次送到 R0~R2中，F(xiàn)OR~NEXT循環執行完畢后，R0~R2的值被送到外部 Y輸出點，所有 Y輸出被復位為 OFF，每個錢柜抽屜可以打開。
- 本例中利用指針緩存器來實現將單一值裝入一個緩存堆棧（連續 R區域），用戶可以根據自己需要來使用這個區域的數據，比如用于定時器，計數器等方面的控制。
|
