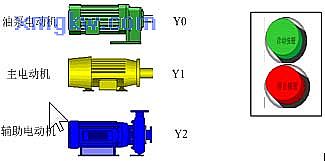

【控制需求】啟動按鈕 X0被按下，油泵電動機立即啟動，延時 10秒后主電動機啟動，再延時 5秒后輔助電動機啟動；按下停止按鈕，所有電機立刻停止運行。
【元件說明】
| PLC 軟元件 |
控制說明 |
| X0 |
啟動按鈕：按下時 X0狀態為 ON |
| X1 |
停止按鈕：按下時 X1狀態為 ON |
| T0 |
延時接通 10s定時器，時基為 10ms |
| T1 |
延時接通 5秒定時器，時基為 10ms |
| Y0 |
油泵啟動輸出信號 |
| Y1 |
主電動機啟動輸出信號 |
| Y2 |
輔助電機啟動輸出信號 |

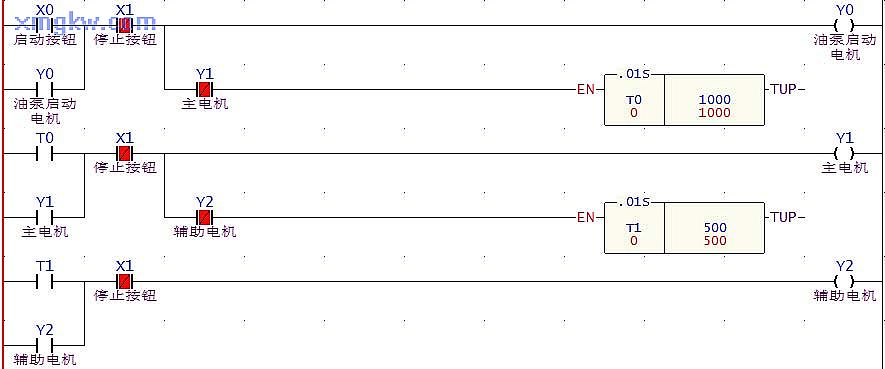

【控制程序】
【程序說明】
1. 啟動按鈕 X0由 OFF→ON動作時，X0的常開觸點導通，所以 Y0導通并自保，油泵電機立即啟動給潤滑系統供油；同時 T0指令被觸發開始計時，當達到 10秒的預設時間時 T0線圈被觸發為 ON，T0常開觸點導通為 ON狀態。
范堤商貿 (上海)有限公司 Page: 21 V 1.0
- T0常開觸點導通為 ON狀態時，Y1導通并自保，主電機被啟動， T0定時器觸發電路被關斷，同時 T1指令被觸發開始計時，當達到 5秒的預設時間時 T1線圈被觸發為 ON，T1常開觸點導通為 ON狀態。
- T1常開接點 ON時，Y2導通并自保，輔助電機被啟動， T1定時器觸發電路被關斷。
- X1由 OFF→ON動作時， X1的常閉觸點被關斷， Y0、Y1、Y2被關斷，油泵電機，主電機，輔助電機全部都停止運行。
|
