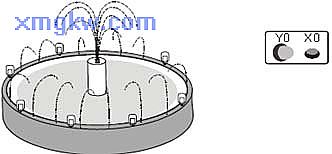

【控制要求】
- 按下噴泉啟動開關后，噴泉工作指示燈一直保持亮的狀態。
- 在噴泉工作指示燈亮 2秒后，循環執行下面動作：中央噴水燈 →中央噴水閥 →環狀燈 →環狀噴水閥，
每個動作持續時間為 2秒?！驹f(shuō)明】
| PLC 元件 |
控制說明 |
| X0 |
啟動開關 |
| T0 |
計時 2秒定時器，時基為 10Ms |
| T1 |
計時 2秒定時器，時基為 10Ms |
| T2 |
計時 2秒定時器，時基為 10Ms |
| T3 |
計時 2秒定時器，時基為 10Ms |
| T4 |
計時 2秒定時器，時基為 10Ms |
| Y0 |
噴水工作指示燈 |
| Y1 |
中央噴水燈 |
| Y2 |
中央噴水閥 |
| Y3 |
環狀燈 |
| Y4 |
環狀噴水閥 |

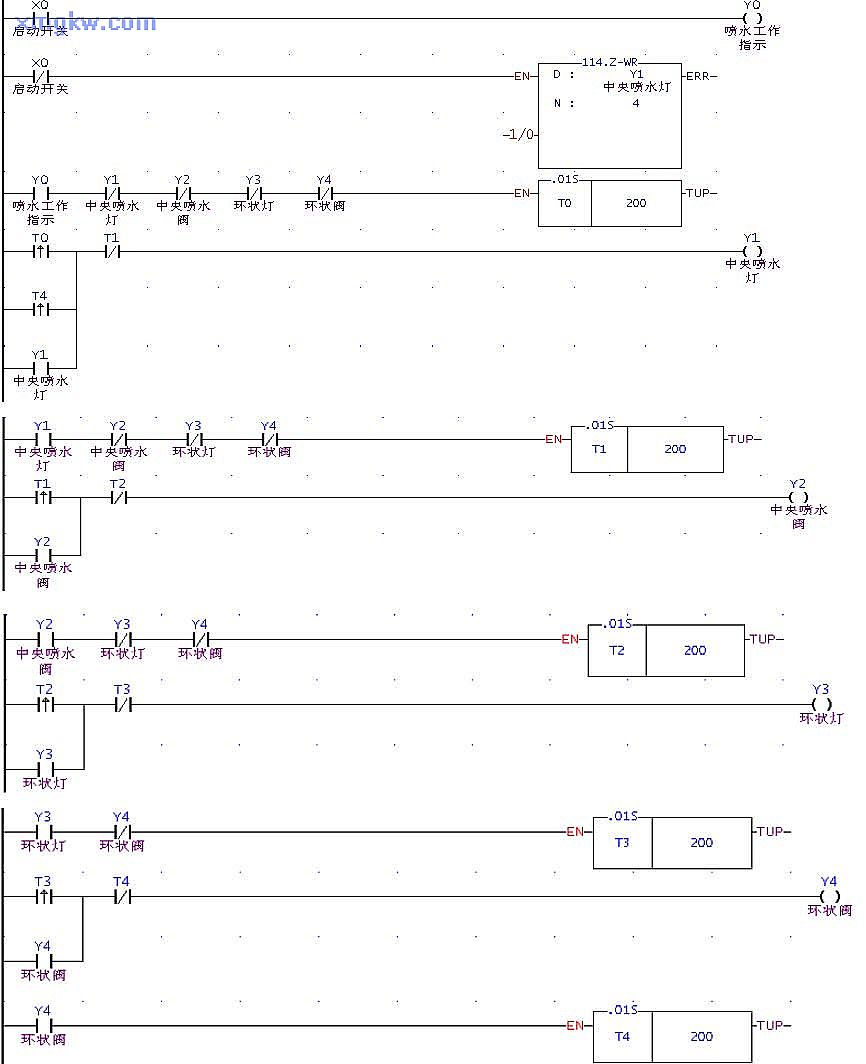

【控制程序】
【程序說明】
- 當按下啟動開關時， X0=ON，Y0線圈導通，工作指示燈點亮。利用 Y0=ON作為第一個定時器 T0執行的條件，2秒定時時間到達后， T0由OFF→ON變化， Y1=ON并且自保持，中央噴水燈打開。
- Y1=ON作為第二個定時器指令 T1執行的條件，用 Y2=ON作為第三個定時器指令 T2執行的條件，用Y3=ON作為第四個定時器指令 T3執行的條件，保證 Y1~Y4的順序動作。
- 中央噴水燈、噴水閥、環狀噴水燈、環狀噴水閥需要順序動作，所以在 T1、T2、T3由OFF→ON變化時，“ SET”下次動做的同時，還需去做“ RST”本次的動作。用 Y1、Y2、Y3、Y4的常閉接點來關斷定時器，確保本次動作執行時，其前一個動作的定時器被關閉。
- 昀后一個動作完成后， T4 的上升沿“ RST”本次動作后，同時去“ SET”第一個動作 Y1，開始第二輪的循環。
- 5. X0=OFF，Y0變?yōu)镺FF，工作指示燈熄滅，同時 ZRST指令執行， Y1、Y2、Y3、Y4被復位，所有的閥門、噴水池?zé)袅⒓赐Ｖ构ぷ鳌?/li>
|
