ADAM-5000/TCP分布式數據采集和控制系統在橡膠制造工廠的應用
系統介紹:
中國的一個橡膠工廠需要集中控制它的分布的設施。原材料倉庫，后勤中心，化學工廠和產品檢測中心，一切需要管理系統保證安全的地方、設備監控以及員工時間管理的地方。
這個解決方案配置了基于網絡技術的研華ADAM-5000/TCP。這樣使得各個系統之間的信息交換具有兼容性、高效性。
 系統需求：
u 消費者調查：
這家橡膠工廠在不同的地方設有許多分廠。由于DCS和SCADA系統使用不同的網絡和協議，數據傳送和系統管理很困難。系統協同工作能力和可交換性變得不可能。
u 消費者需求：
橡膠工廠需要常備原材料管理，原料轉換，后勤和最終產品。
為了使他們的制造工序自動化并且整合企業應用程序到工廠，客戶需要以太網和Modbus標準協議。解決方法是使用基于以太網的ADAM-5000/TCP分布式DA&C系統。
項目執行：
ADAM-5000以太網的分布式控制系統由以下模塊組成，實現測試和監控功能：
1、ADAM-5055S 數字量輸出模塊：控制水泵系統的開/關，輪換控制化學壓力。
2、ADAM-5051S 數字量輸入模塊：獲得開/關信號，并形成數字量輸出閉環。
3、ADAM-5024 模擬量輸出模塊：控制轉換速度和工業電力加熱器，輪換控制化學溫度。
4、ADAM-5013 (RTD)，ADAM-5017H 模擬量輸入模塊：獲取化學溫度和壓力后，整合模擬量輸出模塊形成 閉環。
5、ADAM-5080 計數/計頻模塊：控制設備的MRP。
注：MRP是一套新邏輯，它借助電腦的快速運算能力，處理企業內部的各種數據，并生成許多管理用的信息，來協助各級管理干部充分有效地做好各項決策，以及職能間的集成工作，并因而大幅度提升企業的效益。

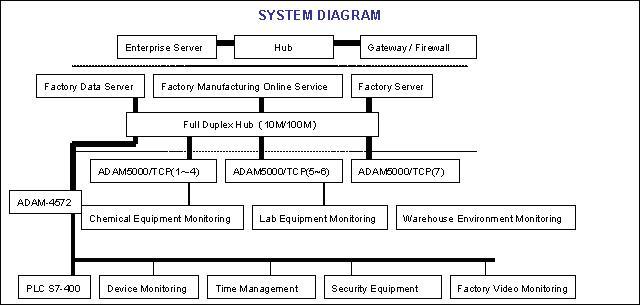

系統結構圖:
 系統描述：
整個工程采用100Mbps高速以太網絡和星形網絡。為了控制電流、空氣和濕度，客戶安裝了RS-485的PLC S7-400以便監控開關和閥門的實時開啟/關閉狀態。為了管理后勤，所有部件進出工廠必須登記測量，出于安全保護，并且在工廠四周和主要通道設有監控系統。所有這些設備都是基于RS-485的通訊網絡檢測設備、實時管理設備、安全設施和工廠數碼影像監控設備全部連接因特網，客戶應用ADAM-4572實現RS-485的通訊網絡檢測設備、實時管理設備、安全設施和工廠數碼影像監控設備全部連接因特網，客戶應用ADAM-4572實現RS-485到RS-485到以太網的轉換。
總結：
u 研華產品的優勢：
研華ADAM-5000/TCP采用以太網技術克服了分布式控制系統的局限性。自從ADAM-5000/TCP采用以太網技術克服了分布式控制系統的局限性。自從ADAM-500/TCP也整合了Modbus/TCP通訊協議，它能夠傳輸重要的數據信息并且整合基于Modbus標準的不同F(xiàn)ieldbus總線的控制系統。ADAM-5000/TCP可以通過以太網讀取遠程數據結構，并且在不用中轉器的情況下最遠可以傳輸100m。它是一個合適的結構方案和有效的管理系統。
u 客戶的收益：
ADAM-5000/TCP確保設備的互用性和可交換性，減少了存取和維護的費用，減少了存取和維護的費用，而且增強了網絡的可靠性和安全性。此外，遠程監控和維護減少了定點訪問，并提高了有效性。 |
