A-B PLC石油焦轉運站系統的應用

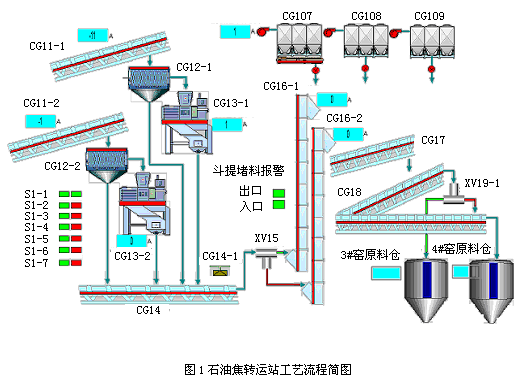

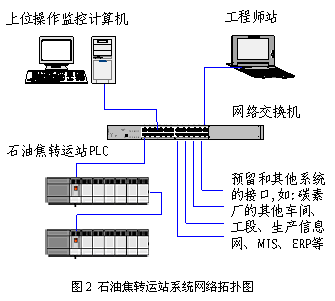

| 摘 要： 本文以某鋁業公司碳素廠陽極石油焦轉運系統為例, 介紹了美國A-B SLC505可編程序控制器（PLC）和上位機監控軟件RSview系統的應用。給出了一種經濟、可靠、易于維護的控制系統方案，闡述了控制系統的結構和控制功能的實現。 關鍵詞： PLC；在線切換；上位機；自動停車保護；脈沖振打 Abstract This article introduced application of A-B SLC505 Programmable Logic Controller and RSview software on petrol-coke transit system in carbon plant of one aluminium company. The article shows the structure and successful use of this control system which has proved to be economic，reliable and easily for maintenance. Key words PLC；Online switch；Host computer；Auto-stop protection；Pulse beaten 0 引言 隨著工業企業自動化技術的發展，PLC (Programmable Logic Controller,又稱可編程控器)，以其可靠性、靈活性、優良的性能價格比、使用方便等特點在工業控制領域迅猛發，得到了越來越廣泛的應用。 石油焦是鋁電解用碳素陽極生產的主要原料。石油焦轉運系統，是把貯存在倉庫中的石油焦，經過破碎篩分處理成滿足煅燒需要的原料，輸送到煅前料倉。由于該系統邏輯控制點多、自動化程度高、上下游設備間關聯度大，所以選用PLC進行自動控制，并設立上位機進行全系統監控。本文著重討論PLC在系統中控制功能的實現和上位機監控界面的開發。 1 工藝介紹 石油焦轉運站系統主要由天車抓料系、破碎篩分系、提升系、分料輸送系、收塵系組成。用來滿足煅燒窯系統煅前日用料倉物料供給。主要抓料天車、調速皮帶、破碎機、篩分機、輸送皮帶、斗式提升機、分料擋板等設備組成。其中破碎篩分系、提升系是兩套系統，破碎篩分系統可以一備一用，也可以同時工作；提升系實現設備一備一用。工藝流程簡圖見下圖1.  圖1石油焦轉運站工藝流程簡圖 2 控制系統設計及實現 2.1 SLC500的特點 SLC500模塊化可編程控制器及輸入輸出模塊由羅克韋爾自動化公司生產，產品目錄號為1746和1747系列。該系列產品采用框架式結構，為在不同的工業現場使用提供了同樣穩定可靠的平臺。SLC500系統構成處理器、輸入輸出模塊和相關外部設備。處理器功能強大、使用靈活，并有各種內置通訊方式和不同容量的內存供用戶按需選擇。根據用戶的實際需要，輸入輸出模塊可以非常方便的擴展。同時羅克韋爾自動化提供了便捷的內置通訊接口、種類豐富的第三方專用模塊、簡單方便的基于Windows平臺的編程軟件。因而SLC500成為當前市場上最為流行的中小型PLC之一。 2.2 硬件配置 基于SLC的上述特點，本系統采用了美國羅克韋爾自動化公司的SLC505 PLC。系統所需的輸入/輸出配置是：開關量輸入100點；開關量輸出50點；模擬量輸入5點；模擬量輸出2點；在適當考慮余量的基礎上，實際的硬件配置如下： ?、?CPU選用1747-L551； ?、?8塊開關量輸入，共16×8=128點；4塊開關量輸出，共16×4=64點；1塊模擬量輸入，共8×1=8點；1塊模擬量輸出，共4×1=4點； ?、?兩個機架，分別是10槽和7槽； ?、?交換機一臺 ?、?上位監控操作員站一個 ?、?工程師站一個 2.3 系統網絡拓撲 上位機通過RSLINX軟件，建立與PLC的聯系，可以通過RS232和以太網任意一種通訊方式通訊。本控制系統中，上位機監控操作員站通過以太網借助交換機與PLC進行通訊，設置工程師調試接口，同時交換機預留和其他系統進行數據交換和通訊的端口。網絡拓撲圖見下圖2. 監控軟件RSview-SE安裝在上位監控計算機，開發出工藝流程界面，通過以太網一方面把設備的狀態點取上來，在流程界面上顯示；另一方面把操作員發出的操作命令送到PLC，進而通過PLC的輸出驅動相應的設備做出動作響應。  網絡拓撲圖>2.4 控制系統設計 通過PLC程序完成石油焦轉運自動控制系統，結合上位監控操作員站，在主控室實現對現場各個設備、工藝參數的監視、控制、操作、調整。 在程序設計中，考慮上、下游設備之間的關聯性，設計了相關的連鎖 |
