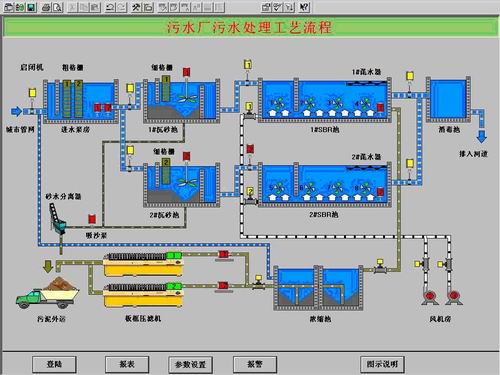

圖4 污水處理工藝流程組態圖
　　鼓風機，水泵，運行閥的工作狀態可以通過動畫實時顯示；污水，污泥，藥水，空氣的流動方向及流量表的數據也能根據現場的情況隨時更新。操作人員在登陸并輸入用戶名和密碼后，可任意調入各局部工藝圖、運行表、設定表和控制表，工藝圖以圖形的方式顯示各個工段的工藝流程和數據，并能根據控制的需要直接設定現場的相應參數（例如，泵站的變頻器的恒定水位，報警水位，停泵水位的設定，排泥時間的設定等）。此外，系統還可以提供故障報警查詢，工作報表生成等功能。MCGS中的實時數據庫是監控系統的核心，而數據變量是構成實時數據庫的基本單元。將用戶界面中的圖形對象與實時數據庫中的數據變量建立聯系，現場的運行情況就可以通過動畫實時的顯示在監控界面上了。
　　工控計算機只需一塊普通的網卡就可以通過Ethernet LAN接收到來自PLC主站的數據。PLC主站由1臺AC500系列PLC及相應的外圍設備組成,置于中央控制室。PLC主站從分布I/O接收數據，進行相關的處理與控制，同時通過標準工業以太網TCP/IP通訊模塊(TB521-ETH)傳輸給工控計算機,傳輸速率為10Mbit/s ,介質為屏蔽雙絞線。
PLC主站與分布I/O的通信

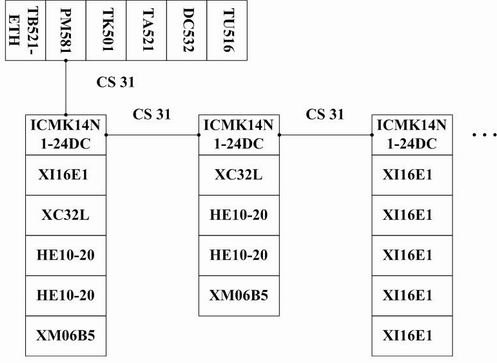

　　PLC主站與分布I/O的通訊網絡框圖，如圖5所示：

圖5 CS31通訊網絡圖

　　PLC主站通過CPU(PM581)上保留的CS31通訊接口、CS31通訊總線與分布I/O（AC31遠程擴展模塊）構成高速通訊網絡,隨時采集現場設備的運行狀況和故障信息,并上傳工控計算機 ,形成分布控制。
　　本系統共設8個分布I/O。從經濟角度考慮，由于AC500系統可以兼容AC31的遠程擴展模塊， 1#～8# 分布I/O分別選用AC31系統的遠程擴展模塊（ICMK14 N1-24DC）。分布I/O置于污水控制現場, 就近控制所屬設備,形成分布控制的能力,并采集現場設備的運行狀況和故障信息,通過CS31總線聯接到PLC主站 。CS31總線是一種點對多點的RS485串行通訊。每個通訊系統由一個主站和******31個從站組成。通訊距離不加中繼為500米，加中繼******可達到2000米。通訊介質為:屏蔽雙絞線。

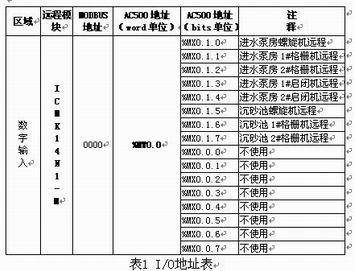

　　以1＃分布I/O遠程擴展模塊為例，定義它的地址表，如表1：

地址%MX0.0.0至%MX0.0.7是ICMK14N1-M的系統保留區域，不能使用。地址%MX0.1.0至%MX0.1.7作為此遠程擴展模塊自帶的開關量輸入，分別對應進水泵房及沉砂池的相應設備。依照同樣的方法，可以繼續定義1＃分布I/O的（XI16E1,XC32L,HE10-20,…等）開關量及模擬量輸入/輸出模塊，然后依次是2?！?＃分布I/O的所有模塊。

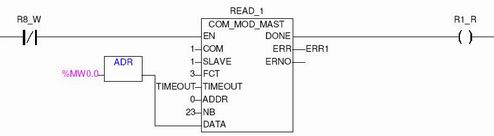

　　在完成所有I/O地址表的設定后，就可以通過AC500的Control Builder軟件來編寫PLC的內部通信程序。由于AC500的Control Builder軟件可以提供現成的MODBUS功能塊，編程十分簡單。以1#分布I/O的讀指令為例，如圖6：

圖6 AC500 程序圖

　　只需設定好MODBUS功能塊的（COM,SLAVE,FCT,ADDR,NB等）參數，PLC主站就可以順利的從1#I/O子站讀取數據。其中FCT，NB的參數可根據實際情況依照表2確定 。

運用MODBUS功能塊依次完成1～8＃分布I/O的讀，寫指令的編程，PLC主站與分布I/O之間的通信就建立完成了。在實際調試中，發現還需通過軟件的PLC組態選項，將MODBUS的參數：RTS control設置為“telegram”, Parity設置為“none”，Operation Mode設置為：“Master”。至此，PLC的主站已經可以對I/O從站中的各種參數進行采集與控制，并通過以太網顯示在工控計算機的監控界面上。

五，結語
　　以本文的研究結果為基礎的技術方案,在浙江某生活污水處理廠具體實施。實際的運行結果表明
