,一般與格柵機聯動。附屬設備適當?shù)奶崆盎蜓訒r運行。
2、 提升泵的自動控制
控制描述如(圖三):
?。?)變頻器連接在第一臺水泵電機上,需要加泵時,變頻器停止運行,并由變頻器的輸出端口RO1~RO3輸出信號到PLC,由PLC控制切換過程。
?。?) PLC根據泵池液位高中低信號自動調節三臺泵的啟停;泵池水位到預設的低水位時啟動1#泵,水位上升到預設的中水位時,1#泵由變頻運行轉換到工頻運行,這時再變頻啟動2#泵,依次啟動到3#泵。

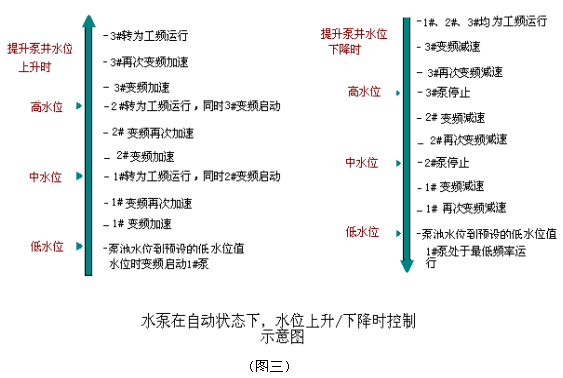

 (圖三)
(3) 切換開始時,變頻器停止輸出(變頻器設置為自由停車),利用水泵的慣性將第一臺水泵切換到工頻運行,變頻器連接到第二臺水泵上起動并運行,照此,將第二臺水泵切換到工頻運行,變頻器連接到第三臺水泵上起動并運行。
?。?) 水位下降需要減泵時,系統將第三臺水泵停止,第二臺水泵切換到變頻調節狀態。水位繼續下降,系統將第二臺水泵停止,第一臺水泵切換到變頻調節狀態。
(5) 另外,設置軟啟動器作為備用。當變頻器或PLC故障時,可用軟起動器現場手動輪流起動各泵運行以保證供水。作為多臺提升泵的自動控制,滿足先啟先停的原則,以優化資源的利用率;為了提升泵的安全,系統設置了提升泵的干運轉保護;同時,系統還設置了泵的頻繁啟停保護,群啟動保護等,以延長其使用壽命。
3、曝氣系統的自動控制
生化池作為全廠污水處理的核心,具有舉足輕重的作用。污水經過預處理后,在這里通過微生物吸附污水中的有機物,達到除磷脫氮的目的。對生化池的自動控制,主要是溶解氧濃度的控制。
曝氣量自動控制系統作為一個恒值控制系統,系統給定一個保持不變的******溶解氧值,通過PLC控制調節輸出量(即曝氣機開啟臺數),使被控量(實測氧化溝溶解氧濃度)不斷地接近給定值。在這個系統中,要求穩定性和動態特性良好,被控量向給定值過渡的時間短,同時過程平穩,振蕩幅度小。
曝氣供氧系統是由曝氣機和溶解氧儀共同組成的閉環系統,為反應池好氧段提供氧氣,并維持好氧過程的溶解氧濃度值。依照好氧過程的溶解氧濃度值控制曝氣機開啟臺數,維持溶解氧濃度值在一定的范圍內變動。控制流程如(圖四)。

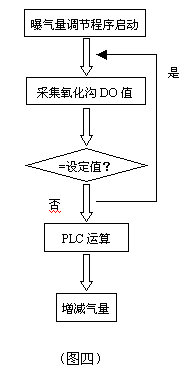

 (圖四)
三、控制模式
手動模式:手動模式又可以分為盤柜模式和就地模式。盤柜模式就是通過MCC上的按鈕實現對設備的操作;就地模式就是通過現場控制箱上的按鈕實現對設備的操作。
遙控模式:就是通過中心控制室上位操作站實現對設備的操作。
自動模式:設備的運行完全由各PLC根據污水廠的工況及工藝參數來完成對設備的啟停控制,而不需要人工干予。
四、系統構成:如(圖五)
通過前面的描述,部分設備的控制還是比較復雜的,為達到以上的設備自動控制要求,該工程基本構成如下:
下位機:選用了西門子400和300系列PLC來做系統
上位機:選用了北京華富Control2000軟件
中間協議:采用Simatic TOP Server,銜接上、下位機,進行數據交換

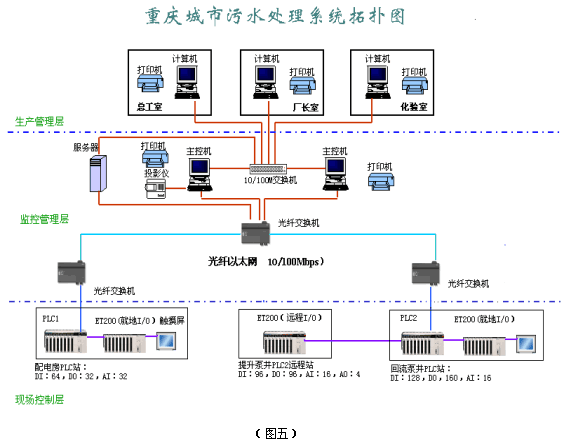

 (圖五)
整個廠區共有2個PLC站及一個遠程I/O站,硬件采用西門子400和300系列模塊,分別用光纖及光纖交換機,采用星型連接方式構成以太網絡連接至中控室,在PLC1站,CPU、電源模塊及以太網模塊采用400系列,就地I/O站ET200及I/O模塊采用300系列模塊構成;在PLC2站,同樣CPU、電源模塊及以太網模塊采用400系列,就地I/O站、遠程I/O站ET200及I/O模塊采用300系列模塊構成,兩個站分別裝有現場觸摸屏終端。下位機編程軟件采用Siemens的STEP7 V5.12來完成,根據控制要求開發程序,完全可以實現前面描述的控制要求。PLC1站處于配電房,有自己的就地I/O站和現場觸摸屏控制終端;PLC2站處于回流泵井,有自己的就地I/O站和現場觸摸屏控制終端,PLC2站的遠程站處于進水提升泵房。

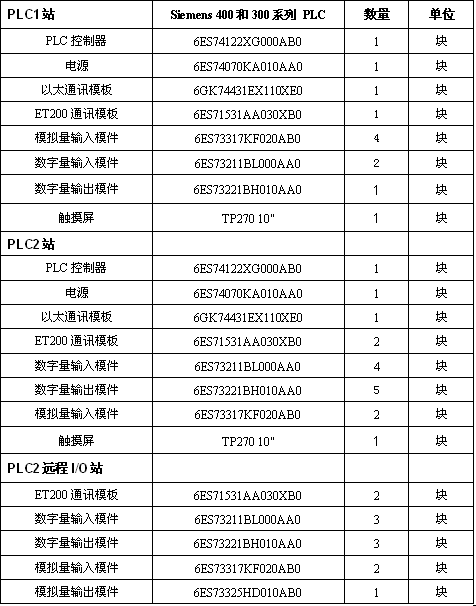

PLC系統模塊主要配置如下表:

上位機有兩套操作終端,共同反映現場情況,操作互不干擾,一套故障,另一套依然可以完成全部監控操作功能。監控軟件采用華富Control2000來開發監控畫面,根據工藝繪制流程圖,顯示所有相關測控儀表的實時值;建立全廠的中心監控系統平臺,使操作員能隨時監視全廠運行狀態,并對設備操作發出控制指令;建立歷史數據查詢系統和重要數據保存系統,并能對日報表、月報表、年報表進行打??;建立全廠設備的安全報警系統;
上位機部分監控畫面如下圖:

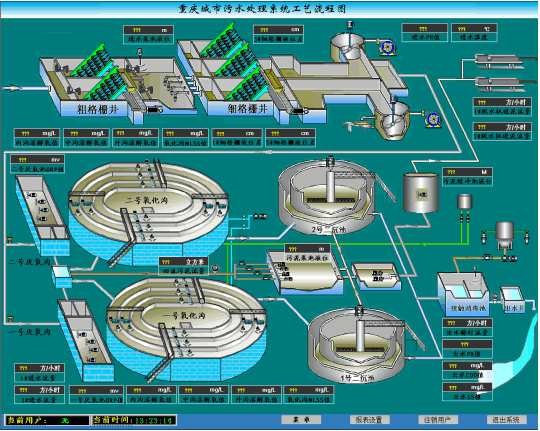

 ( 圖六:廠區工藝流程圖)
控制盤) src="/article/uploadfile/200805/23/6220927424.gif"> (圖七:設備控制盤)

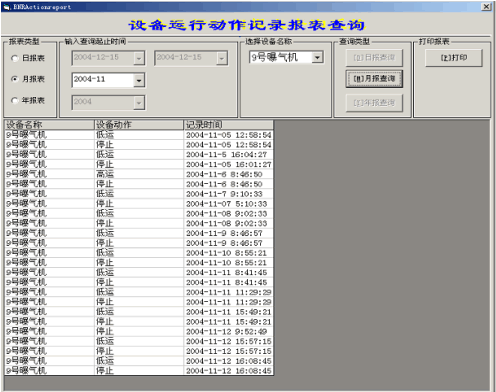

 (圖八:開發調試階段報表查詢數據示例)
下位機采用西門子400和300單元 PLC,上位機用北京華富的Control2000,二者之間的標簽連接及數據通訊必須有一個統一的協議驅動,本工程采用
|
