單元04AD-H ，模擬量控制電路如圖5所示。

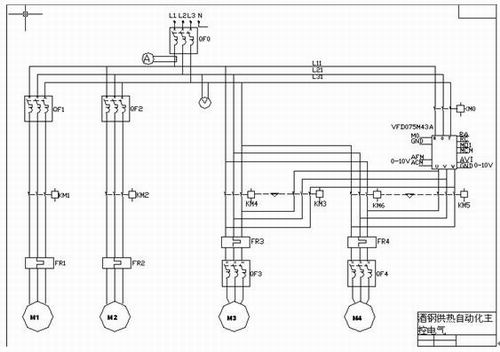

圖2主控制電路

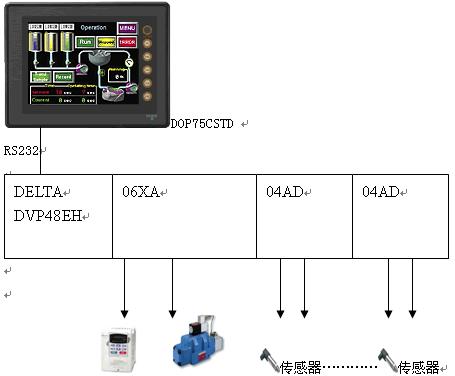

  圖3 電氣系統配置

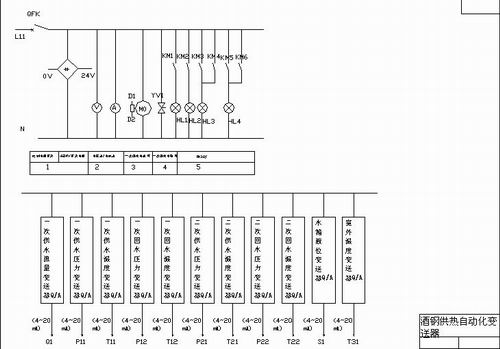

圖4  CPU單元控制電路

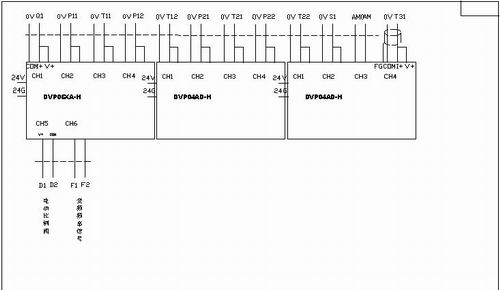

圖5模擬量控制電路

2.2 人機界面設計
   人機界面選取臺達7.5”彩色觸摸屏。人機界面（HMI）可顯示工藝流程、工藝參數和設備狀態，HMI圖形接口友好，只需直接對圖示進行手動點觸操作，因此操作簡便靈活。
具體畫面規劃如下:
    （1）開機畫面說明：系統上電后，在人機界面上顯示如圖6所示畫面，按畫面提示進入各個子畫面界面。

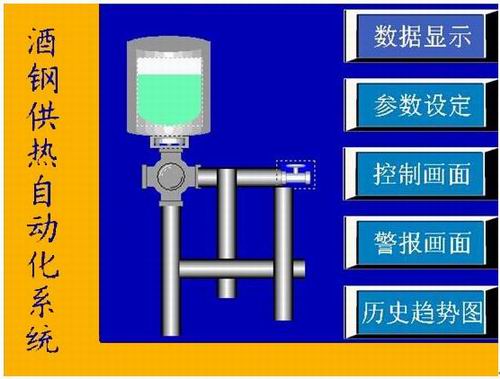

圖6 開機畫面

   （2）參數設定畫面說明。可以設定二次供水溫度，3位加一位小數；二次供水壓力，1位加2位小數，單位MPA；同時可以設置溫度和壓力的高限和低限。
   （3）控制畫面說明。1#循環泵啟動和停止，2#循環泵啟動和停止；手動變頻可以直接設速度，同時也可以用增加按鈕和減小按鈕來手動調節速度；校表功能可以調節各種表的系數；PID參數可以來調節系統的PID參數比例/積分/微分，積分飽和限制等。
    其它畫面包括：當前警報；歷史警報；歷史趨勢；系統數據說明（圖7）等。

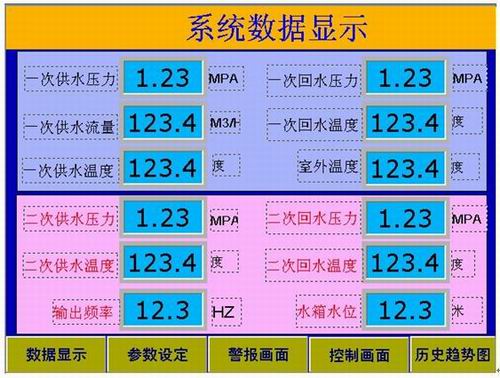

圖7系統數據說明

3  結束語
    系統均采用臺達系列自動化技術控制，操作方便簡單,實時檢測,多種保護.該系統主要應用在設備檔次及自動化要求比較高、智慧化比較高供水場合，系統運行穩定可靠，是傳統控制系統的******替代產品，代表未來恒壓供水發展方向。
