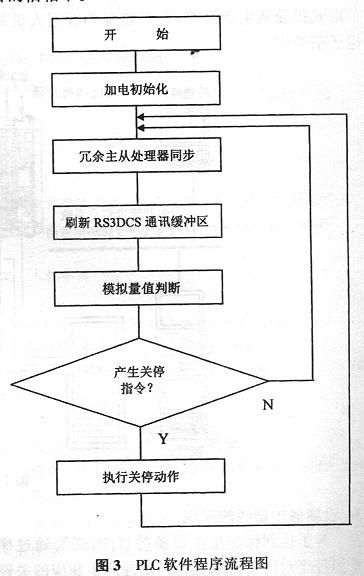

6200編程軟件具有直觀、易用、功能強大的特點。該軟件運行于PC機上，通過RS 232串行口對PLC進行編程。由于程序復雜，故將程序分為若干個子程序進行編程。這些子程序塊依次是，加電初始化模塊、主從處理器同步模塊、人機界面通信模塊、模擬量高/低報警判斷模塊、Fire ESD/ESD/PSD/USD信號產生模塊以及關停動作執行模塊。經后來的系統調試實踐證明，這種模塊化的編程方式對安裝調試提供了很大的方便，具體程序流程圖如圖3所示。
 5 人機界面功能的實現
人機界面由RS3 DCS與報表服務器組成。
由于RS3 DCS提供了與PLC 5系列處理器通信的子模塊，故人機界面與PLC 5處理器的通信設置相對較為簡單。只需將RS3 DCS的控制塊設置為PLC BLOCK，并將PLC型號設置為AB PLC 5即可建立與PLC的通信。通信建立后，便可在RS3 DCS的流程畫面、歷史曲線以及報警設置等組態畫面中引用PLC處理中的變量。借助RS3 DCS強大的組態功能，可方便地實現對設施保護系統狀態的監視與跟蹤。
RS3 DCS提供了簡單的報表功能，但相對生產管理信息系統的要求還有很大的距離。因此，在RS3 DCS原有報表功能上重新開發了報表生成系統。報表服務器的報表軟件，采用Visual Basic進行編程。該程序共分為三部分，依次是，數據通信部分、數據庫讀寫部分以及報表生成部分。程序使用串行口通信控件從RS3 DCS中讀取數據，并通過ODBC使用SQL語言對數據庫進行讀寫操作，最后再調用Lotus Notes Script生成電子郵件格式的報表，并通過局域網將報表傳遞到生產管理者的信箱中。 6 結束語
該系統在應用實施后運行良好，并經多次突發性事故證明了已達到保護生產設備的要求，從而確保了安全生產，降低了生產成本。系統的報表系統自運行以來為企業的管理信息系統提供了大量的生產數據，達到了為操作與管理人員提供及時、可靠的數據的要求。 |
