PLC 在金礦設備改造中的應用摘要：本文設計了一套基于PLC 的監控系統，應用于金礦碎礦生產線控制系統改造。系統由性價比高的PLC，工控機和組態軟件構成。通過PLC 編程，實現了對生產設備的全面自動 控制、聯鎖保護、運行狀態監測等功能；運用組態軟件，設計了具有良好的人/過程接口能 力的監控畫面，實現了過程信息的集中顯示和處理。實際運行表明，該系統功能設計合理， 運行可靠，顯著提高了生產效率。

關鍵詞：金礦；設備改造；監控系統；PLC；組態軟件

中圖分類號：TP273 文獻標識碼：B

Application of PLC in Gold Mine Equipment Renovation

Li Chang, Wu Xiaoyan, Bao Xinhua

(Guang Dong Institute of Science and Technology)

Abstract：This paper designs a PLC-based supervisor control system which is applied to the control system renovation in a gold mine ore-crushing production line. The system is composed of PLC, industrial computer and configuration software with high performance. By PLC programming, we achieve the functions of equipment automatic control, safety protection, real-time data collecting, et al. At the supervisor-station, we design man-process interface with animated graphics and rich information by using configuration software. Running results indicate the system is well-designed, reliable, and very efficiency. Keywords：gold mine; equipment renovation; supervisor control system; PLC; configuration software

1 引言

近年我國不少礦山企業為了實現高效、節能、環保等各方面日益增長的要求，積極進行 設備的更新改造。某金礦在碎礦生產環節引進了Nordberg HP 圓錐破碎機，以進一步優化生 產指標和提高效率。但是該礦原先采用的碎礦生產控制系統是以人工操作為主的常規繼電器 控制方式，自動化水平低，對生產過程的各種信息缺乏有效的監控手段，不能及時響應各種 情況，加上電氣設備老化，故障率高，維護頻繁，嚴重制約了新裝備生產效率的發揮。因此， 需要對原有控制系統一并進行改造。可編程控制器（PLC）作為一種先進的工業自動控制裝 置，具有功能強大、編程靈活、調試使用方便，且性價比高等眾多優點，特別是它適應各種 工業環境的能力和高可靠性，使它得到廣泛的應用。因此在本改造項目中，決定采用PLC 來改造并擴展原有控制系統的功能，并且運用組態軟件，設計生動直觀、功能豐富的監控流 程畫面，實現生產過程信息的集中顯示和處理。

2 工藝與控制要求

某金礦碎礦工藝為三段一閉路流程：原礦首先從原礦倉通過重型板式給礦機送入鄂式破 碎機進行粗碎，然后由1# 皮帶給入標準圓錐破碎機進行中碎，再經2# 皮帶給入振動篩， 篩上產品經3# 皮帶返回短頭圓錐破碎機進行細碎，細碎產品匯入2# 皮帶，與振動篩構成 閉路；篩下合格產品由4# 皮帶送至粉礦倉。在控制上主要是對破碎、篩分及輸送設備的起 /停控制、聯鎖控制及保護，以及對設備運行狀態和關鍵參數的監測記錄，包括：①重板給 礦機、鄂式破碎機、2 臺圓錐破碎機、振動篩及4 臺皮帶設備的電機起?？刂?、電機過載（熱 繼電器狀態）的監測及自動聯鎖；②2 個圓錐破碎機稀油站、自動除鐵裝置、及3 臺除塵風 機起?？刂坪凸ぷ鳡顟B(tài)監測；③粉礦倉超聲波料位計的信號監測；④控制室與現場各車間聯 絡的聲光警示信號。

本次改造還增加了以下項目：⑤鄂式破碎機、2 臺圓錐破碎機和軸瓦溫度監測；⑥2 臺 圓錐破碎機的電機工作負荷電流監測，以實現恒定負荷控制；⑦1#和3＃皮帶安裝電子皮帶 秤和變頻器，以實現給礦量控制；⑧控制室原有集中操作臺和設備就地開關保留，和PLC 控制系統通過轉換開關進行工作方式切換。

3 系統硬件配置 根據前述控制要求，在充分考慮了系統的可靠性、穩定性、通用性基礎上，確定本監控 系統采用集中式的控制結構，分為3 級：過程監控站、PLC 控制器和現場電氣驅動和信號 檢測。PLC 控制器選用西門子SIMATIC S7-300，該型PLC 技術成熟可靠，應用廣泛，具有 功能強、速度快、模塊化等特點，具體配置為：CPU314，帶有MPI 接口，配64k EPROM 存儲卡做程序掉電保護；16 通道DI 模塊SM321，5 個；16 通道DO 模塊SM322，3 個；8 通道AI 模塊SM331，2 個；4 通道AO 模塊SM332，1 個；考慮系統的總點數和今后擴展 的需要，配置了1 個擴展機架，主機架和擴展機架之間通過通信模塊IM360 和IM361 通信。 監控站采用研華工控機，運行澳大利亞的CitectSCADA 過程監控組態軟件。S7-300 和監控 站計算機的通信采用MPI 接口，在上位機中安裝CP5613 通訊卡，通過MPI 電纜進行連接。

4 PLC 控制功能設計

PLC 程序是實現整個系統功能的核心，設計內容較多，下面主要介紹生產設備的起停聯 鎖邏輯控制和破碎機恒定負荷控制。

4.1 設備起停聯鎖邏輯控制

碎礦設備控制具有以下特點：逆流程起動，即先起動4 # 皮帶機，最后起動重板給礦機； 順流程停機，即先停重板給礦機，最后停4 # 皮帶機，并根據皮帶速度、長度加以延時間隔， 以免發生堆料的現象。為保護設備及人員安全，還需要滿足較為復雜的聯鎖關系：①當皮帶 機、振動篩、圓錐破碎機、顎式破碎機中任一設備發生非正常停車或嚴重故障時，立即停止 上游設備的運行，下游設備保持原工作狀態不變；當重板給礦機、除塵器和除鐵裝置等輔助 設備發生故障跳閘時，只向主控室發出故障信號，而不中斷系統的運行；②重要設備如圓錐 破碎機等受到監測的軸瓦溫度、電機負荷電流和稀油站工作參數信號也參與聯鎖，在信號超 限時自動停機，以防止設備受損；③根據皮帶機系統的故障性質，進行緊急停機、順序停機 或發出聲光報警；④在監控站畫面上及操作臺都設有“緊急停止”按鈕，當出現重大險情和 故障時，操作“緊急停止”按鈕能立即停止全線設備。

系統從安全可靠、靈活高效的原則出發，設置3 種控制方式：①計算機控制方式，正常 生產時使用，操作員在監控站畫面實現設備聯動或單動；②操作臺控制，是保留系統原來的 操作方式，作為監控站失效時的備用；③就地控制，可以用機旁電氣開關實現設備的起/停， 滿足設備檢修、試車、緊急事故處理的需要；在PLC 柜上設有轉換開關和轉換預置按鈕， 可在3 種控制方式間進行任意轉換。

通過對上述控制功能和PLC 各個輸入輸出信號的仔細分析，確定出單臺設備的控制邏 輯，利用西門子STEP7 編程軟件編寫出梯形圖（LAD）程序，見圖1。其中，K 為控制設備起 /停的PLC 輸出信號，Y 為啟動邏輯信號，T 為停止邏輯信號，由以下信號按一定邏輯關系產 生：L ，與該設備有聯鎖關系的其他設備運行狀態；S1，上臺設備啟動后延時觸發信號；S2， 轉換開關處于計算機控制方式；S3，監控畫面單動/聯動方式選擇按鈕，“1”為聯動，“0” 為單動；S4，監控畫面單動按鈕；S5，控制方式預轉換按鈕；S6，轉換開關狀態，為“1”表 示處于就地控制；S7，設備正在運行狀態，是中間繼電器信號；B1，聯動停止信號，由上臺 設備停止后觸發產生；B2，監控畫面停止按鈕；D1，預轉換過程結束信號，“1”表示轉換結 束，由定時器延時觸發；B3，監控畫面緊急停止按鈕；B4，操作臺緊急停止按鈕；S8，與該 設備存在聯鎖關系的其他設備運行狀態；S9，該設備PLC 控制輸出狀態，為“1”表示PLC 控制線路接通。

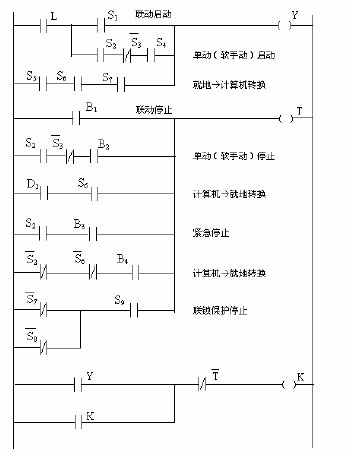

圖1 單臺設備起/?？刂铺菪螆D

4.2 破碎機恒定負荷控制

Nordberg HP 圓錐破碎機是本次項目改造中的關鍵設備，為使其穩定在******工作負荷狀 態，達到******處理能力，采用恒定功率控制方式，以主傳動電機的功率(電流)作為被控參數， 通過變頻調速，動態調整給礦皮帶給礦量的大小。經實驗分析發現，若僅以電機功率作為被 控參數構成單回路控制系統，由于給礦皮帶的傳輸需要一定的時間，即存在純滯后，當給礦 量擾動發生后，將導致調節作用大大滯后，且易發生振蕩，系統動態品質難以保證。為了克 服系統的純滯后，決定采用串級控制：在給礦皮帶上安裝電子皮帶秤，以給礦量為副參數， 主傳動電機的功率為主參數構成串級控制系統，見圖2。

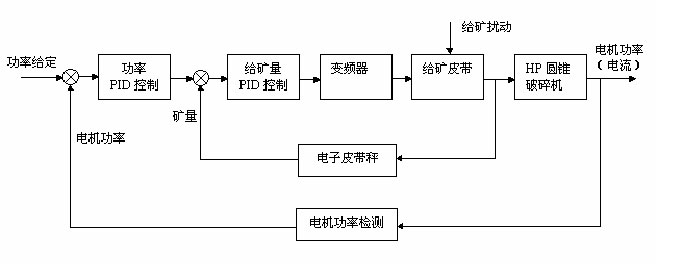

圖2 圓錐破碎機恒定負荷控制方框圖

由圖可見，當粒度、硬度、黏度等因素發生變化引起給礦量擾動發生時，給礦串級控制 系統多了一個副回路，不等擾動影響到負荷功率，副回路立刻進行調節，從而具有較強的抗 擾動能力，提高了系統的動態特性和主參數的控制質量。

5 監控站人機界面設計

監控軟件采用澳大利亞的CitectSCADA 組態軟件。CitectSCADA 采用開放式結構，支 持多種型號的PLC 和I/O 設備，只要在組態時設置PLC 類型和通信參數，并在監控畫面的 控件屬性中設置正確的PLC 位地址或字地址，監控軟件就能建立起與PLC 內部地址的連接和 通信。我們利用它強大的圖形組態技術和豐富的用戶函數，設計了以下功能：①流程監控畫 面（見圖3），通過動態、變色、閃爍、數字、棒圖及曲線的方式實時監視各電氣設備、工 藝參數的工況，操作人員點擊畫面按鈕可以實現全線設備單動起/停、聯動起/停、緊急停車、 現場詢問等控制功能；②生產數據統計，對設備的起/停時間，班運轉時間、起/停次數累計 等信息自動記錄并顯示，對于合理安排生產和設備檢修具有重要意義；③自動報表，將生產 統計數據按生產班次定時打印；同時，在監控畫面設計了報表打印按鈕，可以在任何需要的 時候進行打??；④在線操作指導，采用Windows 超級鏈接文本幫助的形式，向操作人員提 供了方便、快捷的查找關于生產工藝操作、軟件使用方法和設備維護等信息；⑤報警功能， 在每幅畫面上都有報警標志，設備故障、工藝參數異常都會觸發相應的報警，每個報警都有 詳細的說明和原因解釋，并有完善的報警確認、報警屏蔽和報警歷史記錄；⑥權限安全設置， 通過設置工程師和操作員2 級權限，明確了生產操作和管理職責，防止了誤操作，有效的增 強了系統的安全性、可靠性。

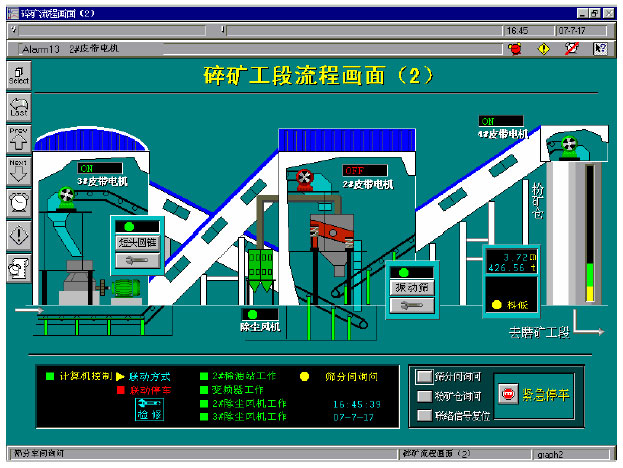

圖3 流程監控畫面

6 運行效果

目前本控制系統已成功投入使用，取得了良好的效果：①生產效率顯著提高。破碎機恒 定負荷控制后，擠滿給礦率由人工操作的60 %左右提高到90 %以上，主機運行負荷功率由 人工操作的170 kW（主機電流28 A）左右，穩定提高到200 kW（主機電流33 A） 以上， 處理能力得到充分發揮，臺時處理量提高15 %，綜合電耗降低了13%；②設備得到有效保 護。破碎機負荷電流和軸溫信號受到監控，一旦超限會及時報警和聯鎖制動，從而解決了因 為堵料造成電機超載、皮帶燒毀以及爆軸的問題；③系統故障率明顯下降，維護工作大大減 少，設備穩定運轉得到充分保障；④減少了人員編制，僅需要2 人就完成相當以前5 人的工 作。

7 結語

本文作者創新點：采用S7-300 PLC 和CitectSCADA 過程監控組態軟件，對金礦碎礦生 產控制系統進行了設備改造，實現了生產設備操作的自動控制、聯鎖保護、數據集中顯示和 處理等較為全面的功能。從實際運行的效果來看，該系統設計合理，穩定可靠，顯著提高了 生產效率。

參考文獻

[1] 謝建輝.選礦廠碎礦的電氣控制系統特點及實現[J].金屬礦山，2001（3）：56-57.

[2] 高志森.可編程序控制器在選礦廠的應用[J].有色冶金設計與研究，2000，21（1）： 25-29.

[3] 張桂香，張志軍.PLC 的選型與系統配置[J].微計算機信息，2005，21（7-1）：81-82， 36.

[4] Siemens AG.SIMATIC Programming with STEP7 V5.1 Manual[Z].2000

[5] Citect Corporation. CitectSCADA 用戶手冊[Z].2006.

作者簡介

李昌（1972 - ），男，東北大學工業自動化碩士，工程師，現工作于廣東科學技術職業學院 機電工程系，主要從事工業控制和嵌入式系統研究與開發；

通信地址：珠海市金灣區廣東科學技術職業學院機電工程系辦公室，郵編519090；

電子信箱：li_chang@163.com

Biography: Li Chang(1972-),Male(Chinese),received his M.Eng. of Industrial Automation from Northeastern University. He is now an engineer in Dept. of Mechanical and Electronic Engineering, Guangdong Institute of Science and Technology. His research area includes industrial automation and embedded system.
