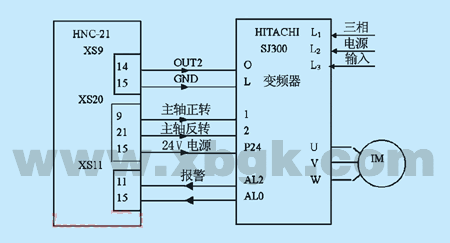

附圖 日立變頻器與華中世紀星數控系統的聯接圖

　　日立變頻器提供了控制變頻器頻率輸出值的模擬輸入端口。模擬輸入端子組包括位于控制連接器上的[L>、[OI>、[O>和[H>等端子，其中[O>用于輸入電壓，[OI>用于輸入電流。所有的模擬輸入信號必須使用模擬地[L>。
　　日立變頻器與華中世紀星HNC-21數控系統聯接時，需要使用[O>和[L>端子作為變頻器的頻率命令的輸入信號。對于變頻器的邏輯控制連接，根據數控機床的工藝要求，采用獨立的邏輯輸入端子1和端子2作為變頻主軸的正轉、反轉和停止信號，[P24>端子為邏輯輸入提供+24V直流電源，******電流為300mA。實際使用中，注意[P24>端子禁止與[L>端子短路。
　　日立變頻器與華中世紀星HNC-21數控系統聯接后，檢查其正確性，同時對變頻器的基本參數和擴展參數進行設置并核查。其中頻率命令參數A01設置為01，選擇端子控制；運行命令參數A02設置為01，亦選擇端子控制。加速曲線F02設置為3s，減速曲線F03設置為3s?；l參數A03設置為50Hz，******頻率參數A04設置為200Hz，完成日立變頻器與華中世紀星數控系統的聯接和相關設置后，進入系統聯機測試。
　　4.數控機床的機械性能
　　日立變頻器用于數控機床主軸調速系統，在聯機過程中經過空載試運行和加載試驗，滿足數控機床的控制要求，測試數據如表1和表2所示。

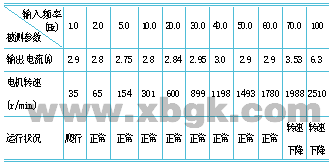

表1      在空載情況下啟動電機測定變頻器的相關值

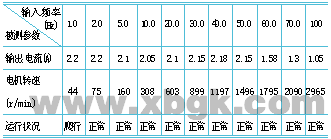

表2      加上額定負載時所測的相關值

　　經聯機測試數據顯示，日立無速度傳感器矢量控制變頻器具有良好的調速性能，且性價比高，滿足數控機床的機械特性要求。在2004年初由教育部職業教育與成人教育司、中國工業機械聯合會和國防科工委聯合召開的“關于開展中等職業學校數控技術應用專業領域培訓”會議上，以及由教育部高等教育司召開的“關于舉辦高等職業院校數控技術應用專業領域?qū)嵤┲圃鞓I(yè)和現代服務業技術型緊缺人才培養培訓工程”會議上得到了廣泛的推廣應用。
　　5.結束語
　　日立變頻器在數控機床的應用實踐中，顯示了良好的低速轉矩特性，與CNC的匹配具有良好的線性度，編程靈活方便，應用前景廣闊。
