推薦選型表

類別型號	外型尺寸 (A×B×H)	安裝尺寸 （W×L）	安裝螺釘	匹配電阻	外型尺寸 (A×B×H)	安裝尺寸（W）	適用電機功率（kW）
HFBU-DR0101	135×135×226	100×211	M4	90Ω/1.5kW	484×68×125	454	7.5kW及以下
HFBU-DR0102			M4	90Ω/3kW	487×70×210	459	11、15kW
HFBU-DR0103			M4	65Ω/4kW	587×70×210	559	18.5-30kW
HFBU-DR0201			M4	40Ω/6kW	661×70×210	633	37-55kW
HFBU-DR0301	211×140×316.5	194×304	M5	15Ω/9kW	660×260×133	635	75-90kW
HFBU-DR0401	211×140×316.5	194×304	M5	8Ω/9kW	660×260×133	635	110-132kW
HFBU-DR0501	211×140×316.5	194×304	M5				160-220kW



　　目前變頻器使用越來越廣泛，對變頻器的要求也越來越高，在許多對電機停機時間、精度要求高以及一些特殊行業如離心機、抽油機等大慣性負載，在停機或偏心輪下降過程中使電機的實際轉速高于電機的額定轉速，此時電機處于發電狀態，所發的電能使變頻器的母線電壓迅速升高，經常使變頻器出現過壓保護。使用制動單元可有效遏制母線電壓的提升，使變頻器安全可靠運行。
　　制動電阻的選擇應盡量遵從廠家推薦值或直接從廠家購買。在某些極為特殊的場合制動單元可并聯使用。

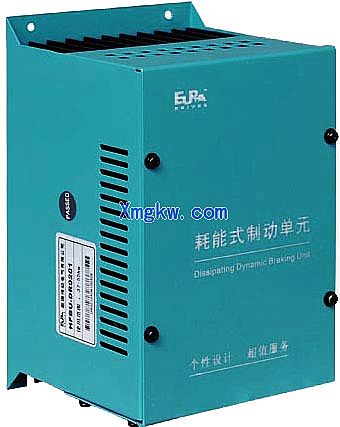

　　EFBUDR系列通用型制動單元主要用于制動頻度不高負載和通用型負載的停機制動；EBUDR 系列高端型制動單元主要用于制動頻度較高負載和重型負載的停機制動。請根據負載工況選型匹配。
　　HFBUDR/EBUDR系列能耗制動單元廣泛應用于電梯、起重、生產機械、礦山提升機、離心機、油田抽油機等各種場合。
