產品概述

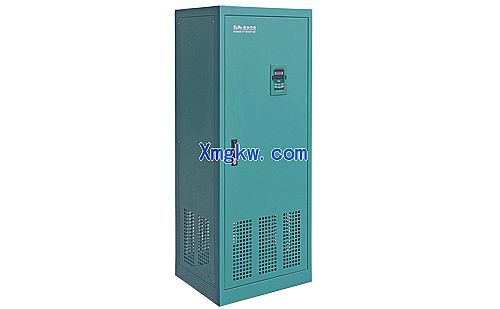

E2000 中壓系列變頻器外觀結構為金屬殼。金屬殼分為壁掛式和柜式兩種安裝結構。
金屬外殼采用先進的表面噴粉噴塑工藝，色澤考究、外觀優美。
技術參數
|
項目
|
內容
|
|
輸入
|
額定電壓范圍
|
三相690V(-20%～10%);1140V (-15%～+15%)
|
|
額定頻率
|
50/60Hz。
|
|
輸出
|
額定電壓范圍
|
三相0～額定輸入電壓
|
|
頻率范圍
|
0.50～650.0Hz（矢量控制模式下最高頻率不允許超過150Hz）
|
|
控制
方式
|
載波頻率
|
800～4000Hz；固定載波和隨機載波可選擇(F159)。
|
|
輸入頻率分辨率
|
數字設定：0.01Hz，模擬設定：上限頻率×0.1%。
|
|
控制方式
|
SVC（開環矢量）控制、V/F控制。
|
|
起動轉矩
|
0.5Hz/150％（SVC）。
|
|
調速范圍
|
1：100 （SVC）。
|
|
穩速精度
|
±0.5％（SVC）。
|
|
轉矩控制精度
|
±5％（SVC）。
|
|
過載能力
|
150%額定電流60秒。
|
|
轉矩提升
|
手動轉矩提升曲線1～16、自動轉矩提升。
|
|
V/F曲線
|
三種方式：直線型、平方型、自定義V/F曲線型。
|
|
起動方式
|
直接起動、轉速追蹤起動(V/F控制方式下)。
|
|
直流制動
|
直流制動頻率：0.20～5.00 Hz，制動時間：0.00～10.00秒。
|
|
點動控制
|
點動頻率范圍：下限頻率～上限頻率；點動加減速時間：0.1～3000.0秒。
|
|
自動循環、多段速
|
通過自動循環或控制端子實現最多15段速運行。
|
|
內置PID
|
可方便實現過程閉環控制系統。
|
|
自動電壓調整（AVR）
|
當電網電壓變化時，能自動保持輸出電壓恒定。
|
|
操作
功能
|
頻率設定
|
電位器或外部模擬信號（0～5V，0～10V，0～20mA）；控制面板（端子）▲／▼鍵、外部控制邏輯及自循環設定。
|
|
起/?？刂?/span>
|
端子控制、控制面板控制、通訊控制。
|
|
運行命令通道
|
三種通道：控制面板給定、控制端子給定、串行通訊口給定。
|
|
主頻率源
|
主頻率源：數字給定、模擬電壓給定、模擬電流給定、串行口給定等。
|
|
輔助頻率源
|
5種輔助頻率，可靈活實現輔助頻率微調、頻率合成等。
|
|
保護
功能
|
輸入缺相，輸出缺相、輸入欠電壓，直流過電壓，過電流，變頻器過載，電機過載、電流失速，過熱，外部干擾、欠載保護，壓力控制保護，模擬量斷線保護等。
|
|
顯示
|
LED數碼管顯示當前輸出頻率、當前轉速、當前輸出電流、當前輸出電壓、當前直流母線電壓、當前PID反饋值、當前PID設定值、當前輸出電壓、當前線速度、故障類型以及系統參數、操作參數；LED燈指示變頻器當前的工作狀態。
|
|
環境條件
|
設備場所
|
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等。
|
|
環境溫度
|
-10℃～+50℃。
|
|
環境濕度
|
90%以下（無水珠凝結現象）。
|
|
振動強度
|
0.5g（加速度）以下。
|
|
海拔高度
|
1000米以下（海拔超過1000米需降額使用）。
|
|
防護等級
|
IP20
|
|
適配電機
|
15kW～800kW
|
E2000 690V產品一覽表
|
型號
|
適配電機(kW)
|
額定輸出電流(A)
|
結構代號
|
冷卻方式
|
備注
|
|
E2000-0150T6C
|
15
|
19
|
C5
|
風冷
|
三相金屬壁掛
|
|
E2000-0185T6C
|
18.5
|
23
|
C5
|
風冷
|
|
E2000-0220T6C
|
22
|
28
|
C5
|
風冷
|
|
E2000-0300T6C
|
30
|
35
|
C5
|
風冷
|
|
E2000-0370T6C
|
37
|
45
|
C5
|
風冷
|
|
E2000-0450T6C
|
45
|
52
|
C5
|
風冷
|
|
E2000-0550T6C
|
55
|
63
|
C5
|
風冷
|
|
E2000-0750T6C
|
75
|
86
|
C7
|
風冷
|
|
E2000-0900T6C
|
90
|
98
|
C7
|
風冷
|
|
E2000-1100T6C
|
110
|
121
|
C7
|
風冷
|
|
E2000-1320T6C
|
132
|
150
|
C7
|
風冷
|
|
E2000-1600T6C
|
160
|
175
|
C8
|
風冷
|
|
E2000-1850T6D
|
185
|
198
|
D1
|
風冷
|
三相金屬柜式
|
|
E2000-2000T6D
|
200
|
218
|
D1
|
風冷
|
|
E2000-2200T6D
|
220
|
240
|
D1
|
風冷
|
|
E2000-2500T6D
|
250
|
270
|
D2
|
風冷
|
|
E2000-2800T6D
|
280
|
310
|
D2
|
風冷
|
|
E2000-3150T6D
|
315
|
350
|
D3
|
風冷
|
|
E2000-3550T6D
|
355
|
380
|
D3
|
風冷
|
|
E2000-4000T6D
|
400
|
430
|
D4
|
風冷
|
|
E2000-4500T6D
|
450
|
480
|
D4
|
風冷
|
|
E2000-5000T6D
|
500
|
540
|
D4
|
風冷
|
|
E2000-5600T6D
|
560
|
600
|
D5
|
風冷
|
|
E2000-6300T6D
|
630
|
680
|
D5
|
風冷
|
|
E2000-7100T6D
|
710
|
750
|
D5
|
風冷
|
|
E2000-8000T6D
|
800
|
850
|
D5
|
風冷
|
E2000 690V產品結構形式一覽表
尺寸單位：mm
|
結構代號
|
外形尺寸(A×B×H)
|
安裝尺寸(W×L)
|
安裝螺釘
|
|
|
C5
|
360×265×555
|
320×530
|
M8
|
金屬壁掛
|
|
C7
|
516×326×760
|
360×735
|
M12
|
|
C8
|
560×345×900
|
390×870
|
M12
|
|
D1
|
600×500×1650
|
400×300
|
M16
|
金屬柜式
|
|
D2
|
660×500×1950
|
450×300
|
M16
|
|
D3
|
800×600×2045
|
520×340
|
M16
|
|
D4
|
1000×550×2000
|
800×350
|
M16
|
|
D5
|
1200×600×2200
|
986×400
|
M16
|
E2000 1140V產品一覽表
|
型號
|
適配電機(kW)
|
額定輸出電流(A)
|
結構代號
|
冷卻方式
|
|
E2000-0370T11
|
37
|
24
|
T1
|
風冷
|
|
E2000-0450T11
|
45
|
31
|
T1
|
風冷
|
|
E2000-0550T11
|
55
|
38
|
T1
|
風冷
|
|
E2000-0750T11
|
75
|
52
|
T1
|
風冷
|
|
E2000-0900T11
|
90
|
58
|
T1
|
風冷
|
|
E2000-1100T11
|
110
|
73
|
T1
|
風冷
|
|
E2000-1320T11
|
132
|
86
|
T2
|
風冷
|
|
E2000-1600T11
|
160
|
104
|
T2
|
風冷
|
|
E2000-1850T11
|
185
|
115
|
T2
|
風冷
|
|
E2000-2000T11
|
200
|
132
|
T2
|
風冷
|
|
E2000-2200T11
|
220
|
145
|
T2
|
風冷
|
|
E2000-2500T11
|
250
|
162
|
T2
|
風冷
|
|
E2000-2800T11
|
280
|
181
|
T3
|
風冷
|
|
E2000-3150T11
|
315
|
208
|
T3
|
風冷
|
|
E2000-3500T11
|
355
|
221
|
T3
|
風冷
|
|
E2000-4000T11
|
400
|
260
|
T4
|
風冷
|
|
E2000-4500T11
|
450
|
293
|
T4
|
風冷
|
|
E2000-5000T11
|
500
|
325
|
T4
|
風冷
|
|
E2000-5600T11
|
560
|
355
|
T4
|
風冷
|
E2000 1140V產品結構形式一覽表
尺寸單位：mm
|
結構代號
|
外形尺寸(A×B×H)
|
安裝尺寸(W×L)
|
安裝螺釘
|
|
T1
|
570×430×1310
|
522×322
|
M12
|
|
T2
|
800×450×1700
|
750×320
|
M12
|
|
T3
|
850×600×1730
|
750×500
|
M12
|

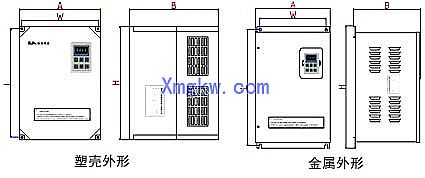

外形結構示意圖
操作面板
塑殼遠控小盒和金屬殼控制盒
外形尺寸(單位尺寸：mm)：122×72×20 開口尺寸(單位尺寸：mm)：121×71

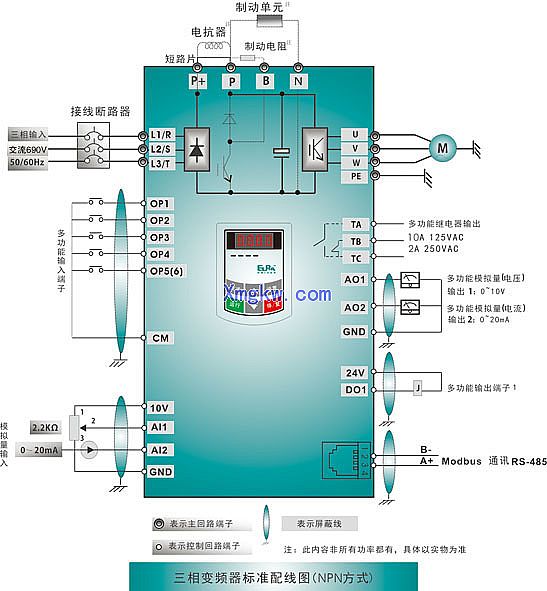

標準配線圖
|
