圖6：硬件設計平臺IRMCS2011。

　　用戶可以立即用它來評估IRMCK201的系統性能，不必增加或者修改電路。
　　我們還可以提供基于IRMCK203 集成電路的IRMCS2031設計平臺。
　　IRMCS2011 和IRMCS2031的硬件都使用國際整流器公司*********的IGBT智能模塊。 IRAMY20U60A，它的額定電流是20A，額定電壓是600 V，用于IRMCS2011；而IRAMY16U60A的額定電流是16A，額定電壓是600V，用于IRMCS2031。IGBT智能模塊使用先進的IMS技術，其中包含三相高壓柵極驅動集成電路IR2136。單片高壓集成電路IR2175 完成電機電流的測量。這種集成電路可以直接接到集成電路IRMCK201上去，它采用尺寸很小的SO-8封裝，可以緊湊簡單的實現電機電流測量，用于復雜的電機閉環控制系統。 在IRMCS2031 系統中，可以選擇使用另外的電流測量電路，該電路在三相橋的低邊接地端分別并接有一個分流電阻。
　　運動控制集成電路IRMCK201和IRMCK203與國際整流器公司的IGBT智能模塊及電流測量集成電路IR2175結合起來使用時，可以大大地簡化用戶電力電子電路的設計工作，并且減少器件數量，節約印刷電路板上的占用空間。圖6是 IRMCS2011/IRMCS2031的印刷電路板，它的尺寸很緊湊，只有3英寸 x 5英寸。
　　IRMCS2011里面還有過流/ 短路保護電路，用以防止任何種類的驅動電流過大而引起的故障。在電路板上還配有多路輸出的電源 target=_blank>開關電源和各種必需的傳感器接口電路。
　　ServoDesigner (伺服設計）軟件工具
　　雖然主寄存器的配置很簡單，不需任何編碼和編程，仍然需要把特定的數值寫到對應的寄存器中。ServoDesigner  是基于Windows的計算機軟件工具，它不需借助別的軟件手段或者準備工作，就可以方便的把數據從主寄存器中讀出或者寫入。 只要是使用集成電路IRMCK201，任何平臺都可以使用這套工具。因此，用戶也可以利用這個軟件工具做出廠參數設定。

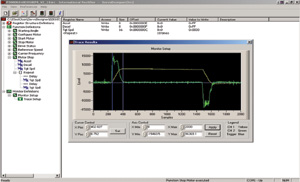

圖 7：ServoDesigner工具。

　　這個工具十分靈活。用戶可以自行定義操作哪些寄存器，改變寄存器的名字，按照自己的要求把讀寫的寄存器進一步分組。
　　用戶通過確定和增加新的功能，可以實現功能擴展或者某些特定功能。例如，用戶可以很容易地建立運動序列，這些運動序列是由許多個啟動－停車的變速曲線組成，這些變速曲線又由不同的加速/減速運動構成。這種交互式的運動序列提供了一種快速準確的手段，實現預定的系統性能，簡化開發過程，縮短開發時間。
　　ServoDesigner   便于實現診斷功能。驅動系統的故障及狀態信息，標志著驅動系統是處在運行狀態還是處于停止?fàn)顟B(tài)，或者出現故障，都可以直接在顯示屏上顯示出來，不需借助任何別的配置。
　　ServoDesigner  里面還有一個交互式的“HELP（幫助）菜單，以及各個主寄存器的配置說明，這些是指導用戶進行配置的有效手段。
　　利用Excel電子數據表，還可以進一步簡化寄存器的配置。ServoDesigner  提供一個輔助的Excel  電子數據表格，當采用和配置一臺新電機時作為模板使用。用戶需要做的事情只是把電機銘牌上的數據（電動機的電流、轉速、編碼器線數）寫到電子數據表格中。然后電子數據表格自動計算并得到需要寫入到主寄存器中的具體數值。這樣用戶就可以把電子數據表格的數據“導入” ServoDesigner  的寄存器中。
　　這套工具中有 EEPROM 的讀/寫設備，這樣用戶可以把調整好的參數存進去，避免了重復的配置工作。
　　在完成配置之后，用戶仍然可以選擇是否使用ServoDesigner  啟動系統，或者采用獨立的運作方式，不再使用ServoDesigner  工具。
　　未來的發展趨勢

　　在簡化運動控制設計、實現高性能運動控制解決方案方面，IRMCK201和IRMCK203

只是個開端。國際整流器公司將繼續研究和提供運動控制的解決方案。在未來的數字運動控制集成電路中，運動控制引擎仍然是核心的計算硬件。
　　其他的運動控制集成電路也將相繼問世?；谛兊耐暾欧刂萍呻娐稩RMCK202的開發工作已經步入正軌。它集成了一個12位的旋變接口來實現高分辨率的位置反饋和速度反饋。國際整流器公司將這個集成電路定位為IRMCK201的姊妹產品，應用于高性能伺服控制系統場合。
　　另外，再過不久，用于家電的一種低成本運動控制集成電路將公諸于世。這種集成電路將用于家電產品中的運動控制，其中包括家用空調和洗衣機。
　　為了便于用戶把這些集成電路用到他們的產品中，國際整流器公司將推出相應的硬件設計平臺，而且，每當推出新的集成電路時，將同時推出用于這個集成電路的計算機軟件工具。有了這些設計工具，用戶可以縮短產品的開發周期，更快地把產品推入市場。
