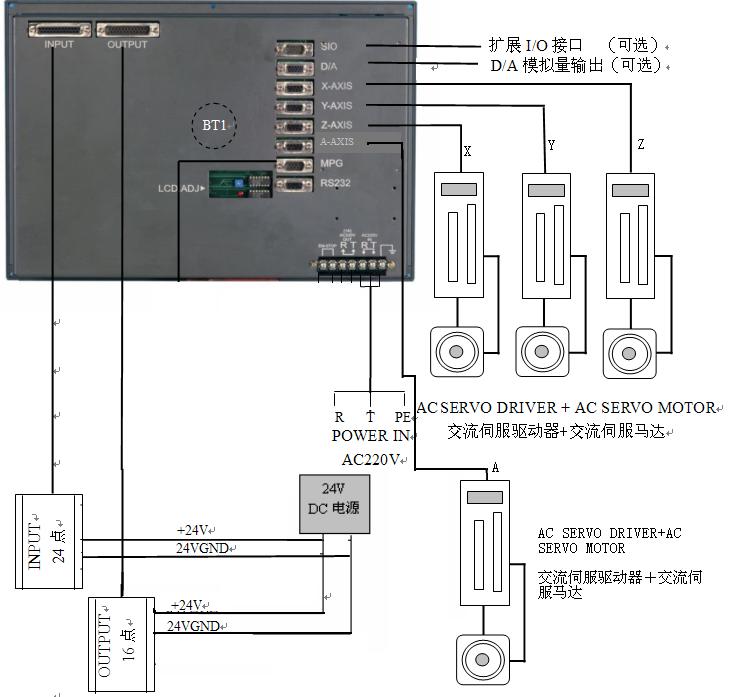

圖2 伺服系統接線圖

　　
圖3 點膠機自動化伺服電控柜

　

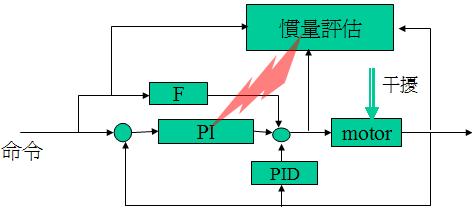

　圖4 ASDA伺服原理

　?。?）PDFF強健式控制優點：

　　•在大范圍負載慣量變化,系統依然保有優秀性能；

　　•對命令和干擾有不同的補償控制；

　　•穩定性完全保證；

　　•阻尼剛性優良, 低速轉動特性優良；

　　•超越量很小。

　?。?）PDFF強健式控制缺點：控制參數需由繁復數學計算而得, 使用者無法自行調整。對此，設計中可依阻尼剛性的大小, 利用驅動器內含十組強健控制器, 供使用者選用。

　　3.4數控系統I/O點的規劃與連接

　　數控系統I/O點的規劃與連接參見表1。

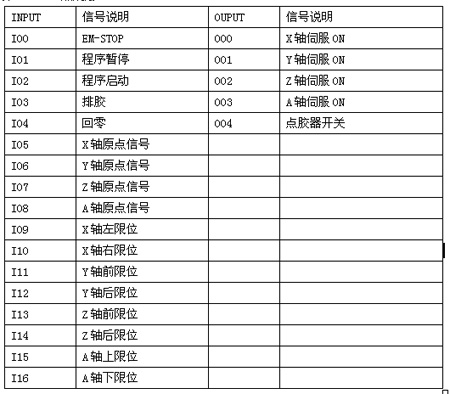

　　表1 Ｉ／Ｏ點規劃

　　INPUT 信號說明 OUPUT 信號說明

　　I00 EM-STOP O00 X軸伺服ON

　　I01 程序暫停 O01 Y軸伺服ON

　　I02 程序啟動 O02 Z軸伺服ON

　　I03 排膠 O03 A軸伺服ON

　　I04 回零 O04 點膠器開關

　　I05 X軸原點信號

　　I06 Y軸原點信號

　　I07 Z軸原點信號

　　I08 A軸原點信號

　　I09 X軸左限位

　　I10 X軸右限位

　　I11 Y軸前限位

　　I12 Y軸后限位

　　I13 Z軸前限位

　　I14 Z軸后限位

　　I15 A軸上限位

　　I16 A軸下限位

　　　3.5 臺達伺服系統調試

　?。?）手動調試。在整個系統的機械安裝和電器的連接完畢后，首先利用上位系統或臺達伺服所具有的手動控制方式，同時將所有伺服的參數P0-02設置成14，讓機構的X軸和Y軸進行往復的運動，在伺服的顯示屏上會顯示伺服在此機構上面應用的轉動慣量JL/JM，我們利用臺達伺服的調試小軟件GAIN.EXE，將伺服顯示的轉動慣量JL/JM和我們通過調試計算出來的響應頻寬B.W輸入的GAIN.EXE軟件中，在點膠機中我們測試出伺服的轉動慣量JL/JM、響應頻寬B.W是80，計算出來我們需要的參數，把這些參數手動輸入的伺服控制器中，點膠機即可正常運行。

　　（2）自動調試。這種調試比手動要簡單了，首先也要像手動那樣先將轉動慣量JL/JM測試出來，把這個值輸入到參數P1-37中，再把參數P2-31設置成64、P2-32設置成5，這樣點膠機就可以正常運行了。

　　手動調整比自動調整要精確的多，可以通過多次的加工測試來測試出一組最適合整個機構的參數；但是手動調整的時間要比較長，花費的工期也比較多，同時在成批量生產的過程中，伺服參數的輸入等也都非常的不方便；臺達A系列伺服的高性能、整定時間短、在點膠機應用中的調頻參數比較寬等等，所以我們在點膠機的正常應用中使用自動調整比較多一點。

　?。?）數控系統參數的說明。中達電通的數控系統在點膠機應用中需要更改的參數說明：

　　0093: 00000256：主仆式功能設定；256＝設定單節間不停頓模式；

　　0118: 00000100：X軸解析度分母設定（編碼器一轉脈沖數）；

　　0119: 00000120：X軸解析度分子設定（導螺桿的螺距）；

　　0120: 00000100：Y軸解析度分母設定（編碼器一轉脈沖數）；

　　0121: 00000120：Y軸解析度分子設定（導螺桿的螺距）；

　　0122: 00000100：Z軸解析度分母設定（編碼器一轉脈沖數）；

　　0123: 00000120：Z軸解析度分子設定（導螺桿的螺距）；

　　0124: 00000100：A軸解析度分母設定（編碼器一轉脈沖數）；

　　0125: 00000120：A軸解析度分子設定（導螺桿的螺距）；

　　0130: 00000001：X軸設定回機械原點的方向；0＝正向、1＝負向；

　　0131: 00000001：Y軸設定回機械原點的方向；0＝正向、1＝負向；

　　0132: 00000001：Z軸設定回機械原點的方向；0＝正向、1＝負向；

　　0133: 00000001：A軸設定回機械原點的方向；0＝正向、1＝負向；

　　0154: 00000001：X軸設定伺服電機的旋轉方向；0＝正向、1＝負向；

　　0156: 00000001：X軸設定伺服電機的旋轉方向；0＝正向、1＝負向。

　　（4）ASDA伺服參數的說明。ASDA伺服在點膠機應用中需要更改的參數說明，這里我們以X軸的參數為例。

　　P0-02:14：驅動器的狀態的顯示；用來顯示機構的轉動慣量

　　P1-01:2：控制模式及控制命令輸入源的設定；

　　P1-37:11：伺服電機的負載慣量比；在自動模式下用來設定伺服電機的負載慣量比；

　　P1-44:12、P1-45:10：電子齒輪比的分子、分母；使伺服電機帶動的滾珠絲杠等機構運動的距離與上位機要求的距離相
